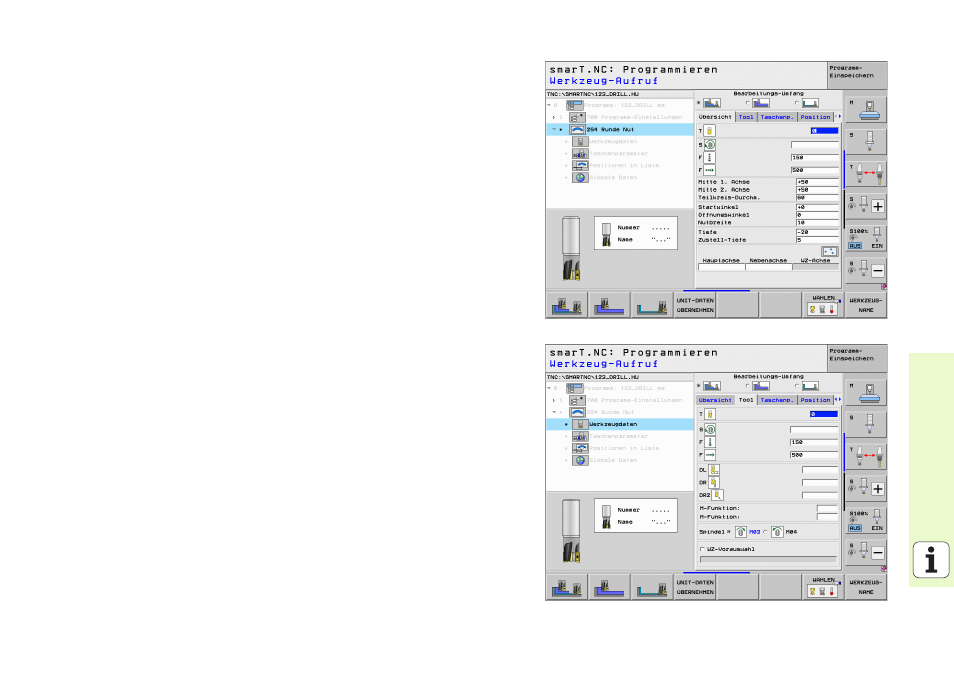

Unit 254 Runde Nut
Parameter im Formular Übersicht:
U
Bearbeitungs-Umfang
: Schruppen und schlichten, nur schruppen oder
nur schlichten per Softkey wählen
U
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
U
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
U
F
: Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
U
F
: Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
U
Mitte 1. Achse
: Teilkreis-Mitte Hauptachse
U
Mitte 2. Achse
: Teilkreis-Mitte Nebenachse
U
Teilkreis-Durchmesser
U
Startwinkel
: Polarwinkel des Startpunktes
U
Öffnungswinkel
U
Nutbreite
U
Tiefe
: Endtiefe der Nut
U
Zustell-Tiefe
: Maß, um welches das Werkzeug jeweils zugestellt wird
U
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 157.)
Zusätzliche Parameter im Detailformular Tool:
U
DL
: Delta-Länge für Werkzeug T
U
DR
: Delta-Radius für Werkzeug T
U
DR2
: Delta-Radius 2 (Eckenradius) für Werkzeug T
U
M-Funktion
: Beliebige Zusatzfunktionen M
U
Spindel
: Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
U
WZ-Vorauswahl
: Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
