220
UNIT
-Pr
og
ramm
gr
afisc
h t
est
en
und abarbeit
en

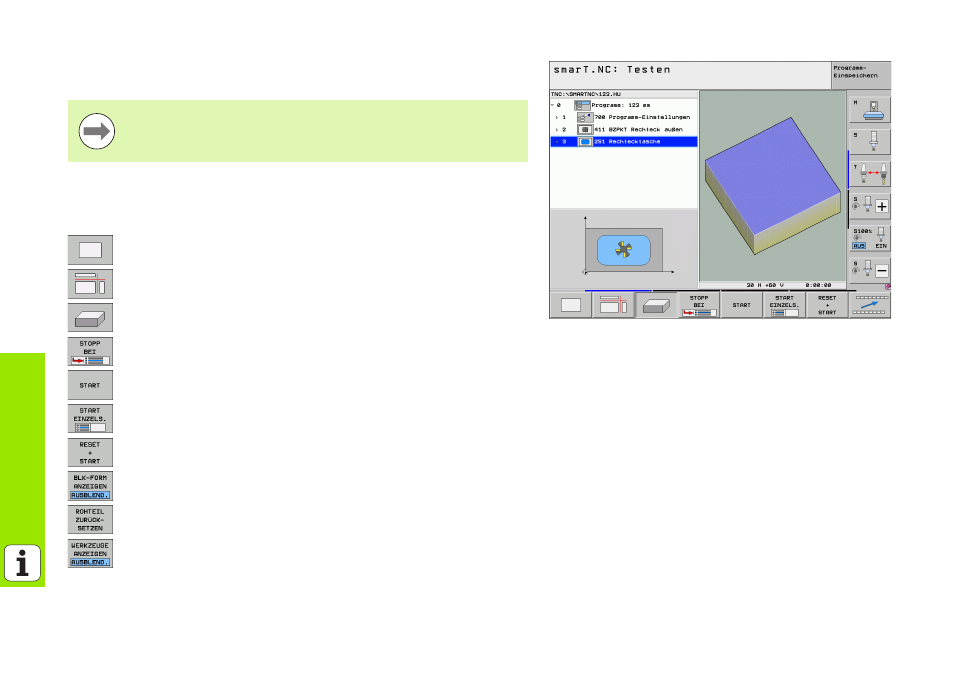

Test-Grafik und Programmlauf-Grafik
In den Unter-Betriebsarten Testen und Abarbeiten kann die TNC eine
Bearbeitung grafisch darstellen. Über Softkey sind folgende Funktionen
wählbar:
U Draufsicht
U Darstellung in 3 Ebenen
U 3D-Darstellung
U Programm-Test bis zu einem bestimmten Satz ausführen
U Gesamtes Programm testen
U Programm unitweise testen
U Rohteil rücksetzen und gesamtes Programm testen
U Rohteilumriss anzeigen/nicht anzeigen
U Rohteil zurücksetzen
U Werkzeug anzeigen/ausblenden
Die Bildschirmaufteilung GRAFIK oder
PROGRAMM+GRAFIK wählen!
