Unit 256 Rechteckzapfen

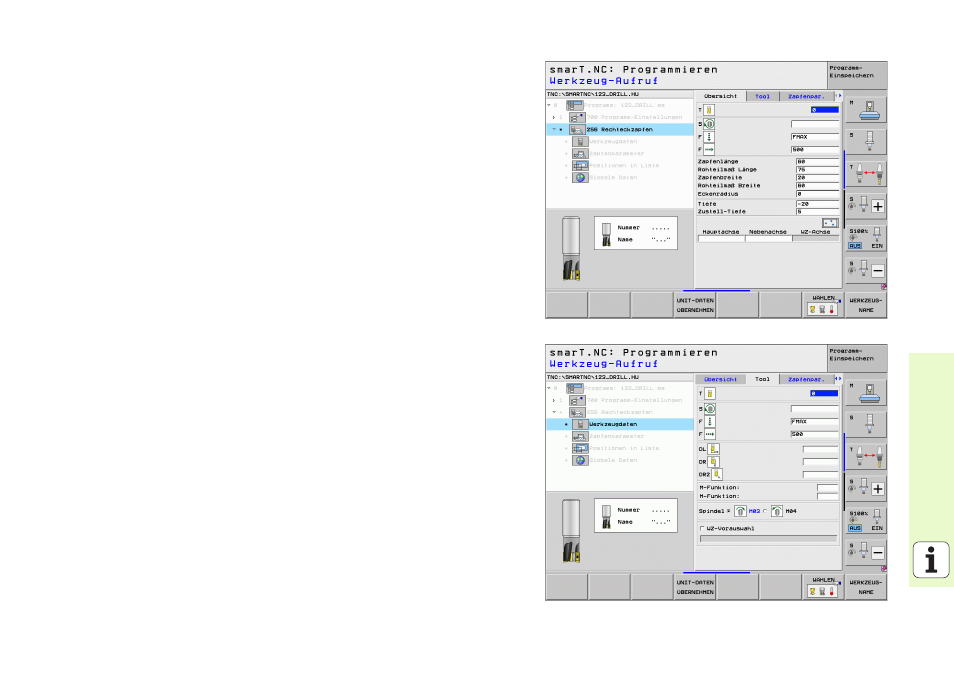

Parameter im Formular Übersicht:
U
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
U
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
U
F
: Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
U
F
: Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
U
Zapfenlänge
: Länge des Zapfens in der Hauptachse
U
Rohteilmaß Länge
: Länge des Rohteils in der Hauptachse
U
Zapfenbreite
: Breite des Zapfens in der Nebenachse
U
Rohteilmaß Breite
: Breite des Rohteils in der Hauptachse
U
Eckenradius
: Radius an der Zapfenecke
U
Tiefe
: Endtiefe des Zapfens
U
Zustell-Tiefe
: Maß, um welches das Werkzeug jeweils zugestellt wird
U
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 157.)
Zusätzliche Parameter im Detailformular Tool:
U
DL
: Delta-Länge für Werkzeug T
U
DR
: Delta-Radius für Werkzeug T
U
DR2
: Delta-Radius 2 (Eckenradius) für Werkzeug T
U
M-Funktion
: Beliebige Zusatzfunktionen M
U
Spindel
: Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
U
WZ-Vorauswahl
: Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
