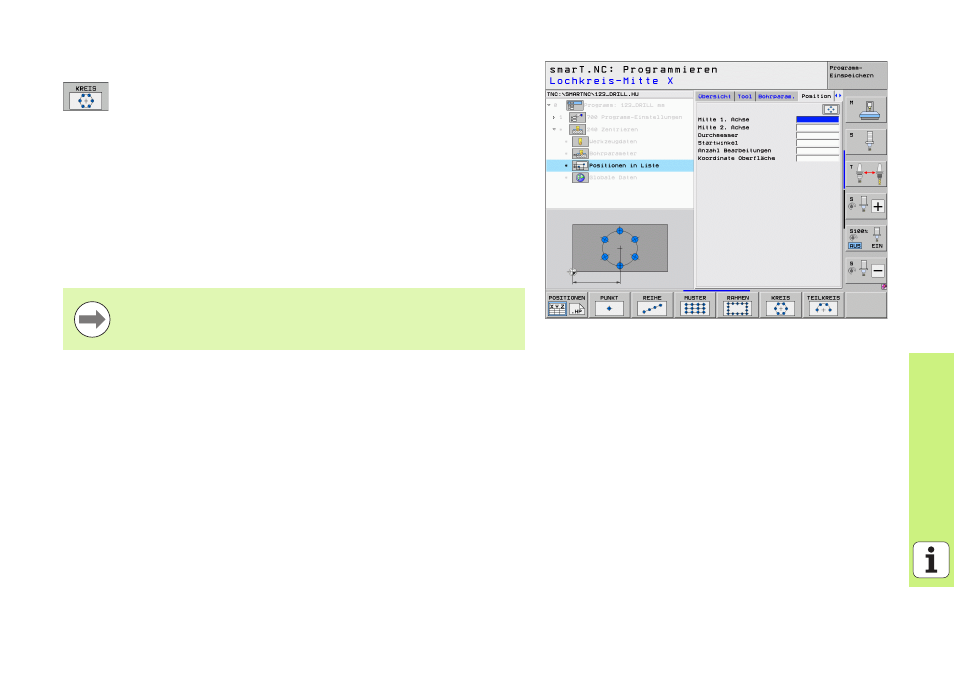

Vollkreis
U Mitte 1. Achse : Koordinate des Kreis-Mittelpunktes 1 in der
Hauptachse der Bearbeitungsebene
U Mitte 2. Achse : Koordinate des Kreis-Mittelpunktes 2 in der
Nebenachse der Bearbeitungsebene
U Durchmesser : Durchmesser des Lochkreises
U Startwinkel : Polarwinkel der ersten Bearbeitungsposition.
Bezugsachse: Hauptachse der aktiven Bearbeitungsebene
(z.B. X bei Werkzeug-Achse Z). Wert positiv oder negativ
eingebbar
U Anzahl Bearbeitungen : Gesamtanzahl der
Bearbeitungspositionen auf dem Kreis
U Koordinate Oberfläche : Koordinate Werkstück-Oberfläche
smarT.NC berechnet den Winkelschritt zwischen zwei
Bearbeitungspositionen immer aus 360° dividiert durch die
Anzahl der Bearbeitungen.
