6.4 Bahnbewegungen - rechtwinklige
Koordinaten
Übersicht der Bahnfunktionen

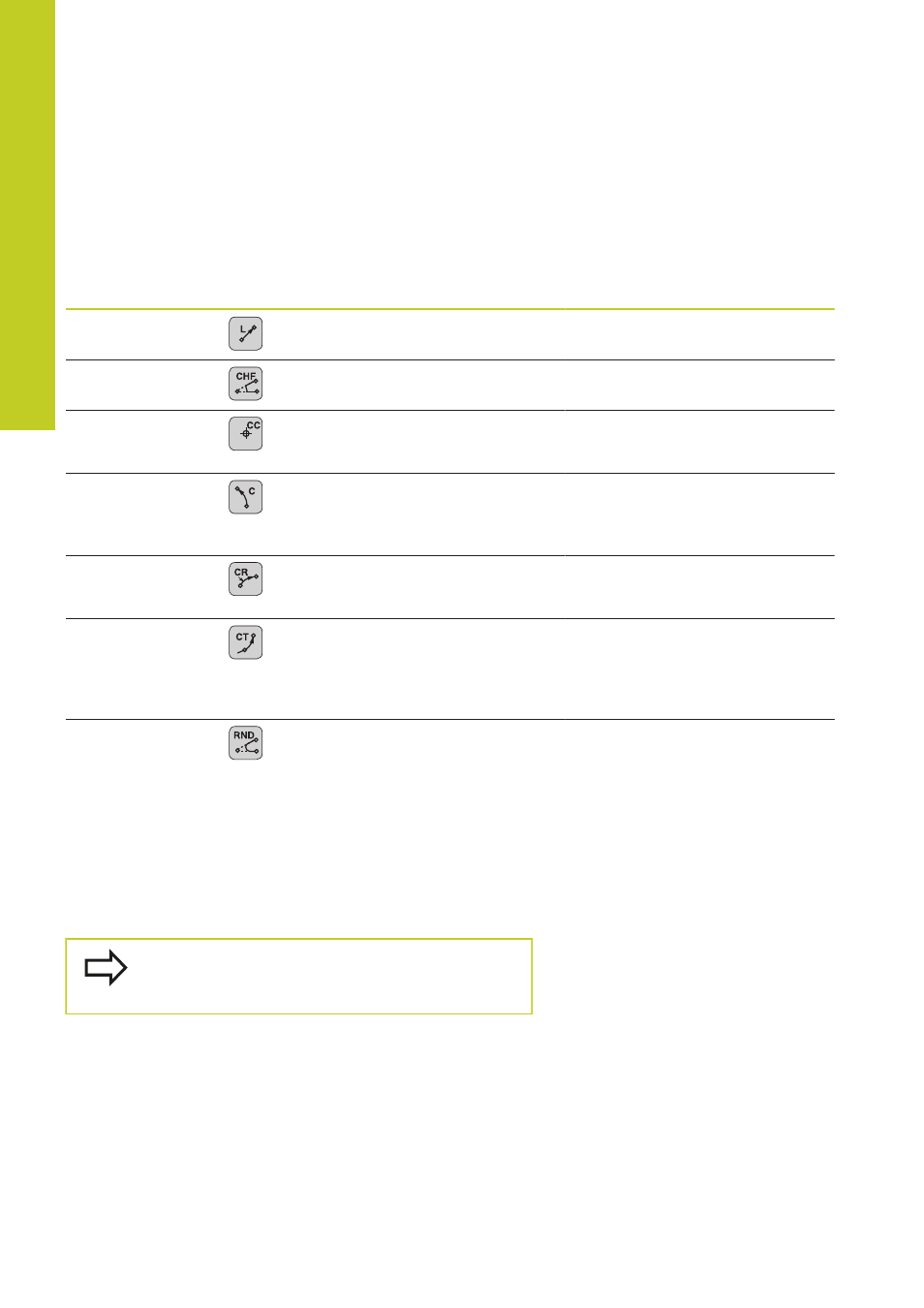

Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben Seite
Gerade
L
engl.: Line
Gerade Koordinaten des
Geraden-Endpunkts 177
Fase:
CHF
engl.:
CHamFer
Fase zwischen zwei
Geraden Fasenlänge 178
Kreismittelpunkt
CC;
engl.: Circle Center Keine Koordinaten des
Kreismittelpunkts bzw.
Pols 180
Kreisbogen
C
engl.:
Circle
Kreisbahn um
Kreismittelpunkt CC
zum Kreisbogen-
Endpunkt Koordinaten des
Kreis-Endpunkts,
Drehrichtung 181
Kreisbogen CR
engl.: Circle by
Radius
Kreisbahn mit
bestimmten Radius Koordinaten des Kreis-
Endpunkts, Kreisradius,
Drehrichtung 182
Kreisbogen
CT
engl.:
Circle
Tangential
Kreisbahn mit
tangentialem Anschluss
an vorheriges und
nachfolgendes
Konturelement Koordinaten des Kreis-
Endpunkts 184
Ecken-Runden
RND
engl.:
RouNDing of
Corner
Kreisbahn mit
tangentialem Anschluss
an vorheriges und
nachfolgendes
Konturelement Eckenradius R 179
Bahnfunktionen programmieren
Bahnfunktionen können Sie komfortabel über die grauen
Bahnfunktions-Tasten programmieren. Die TNC frägt in weiteren
Dialogen nach den erforderlichen Eingaben.
Falls Sie die DIN/ISO-Funktionen mit einer
angeschlossene USB-Tastatur eingeben, achten Sie
darauf, dass die Großschreibung aktiv ist.
