3.2 Programme eröffnen und eingeben
Aufbau eines NC-Programms im DIN/ISO-Format
Ein Bearbeitungs-Programm besteht aus einer Reihe von

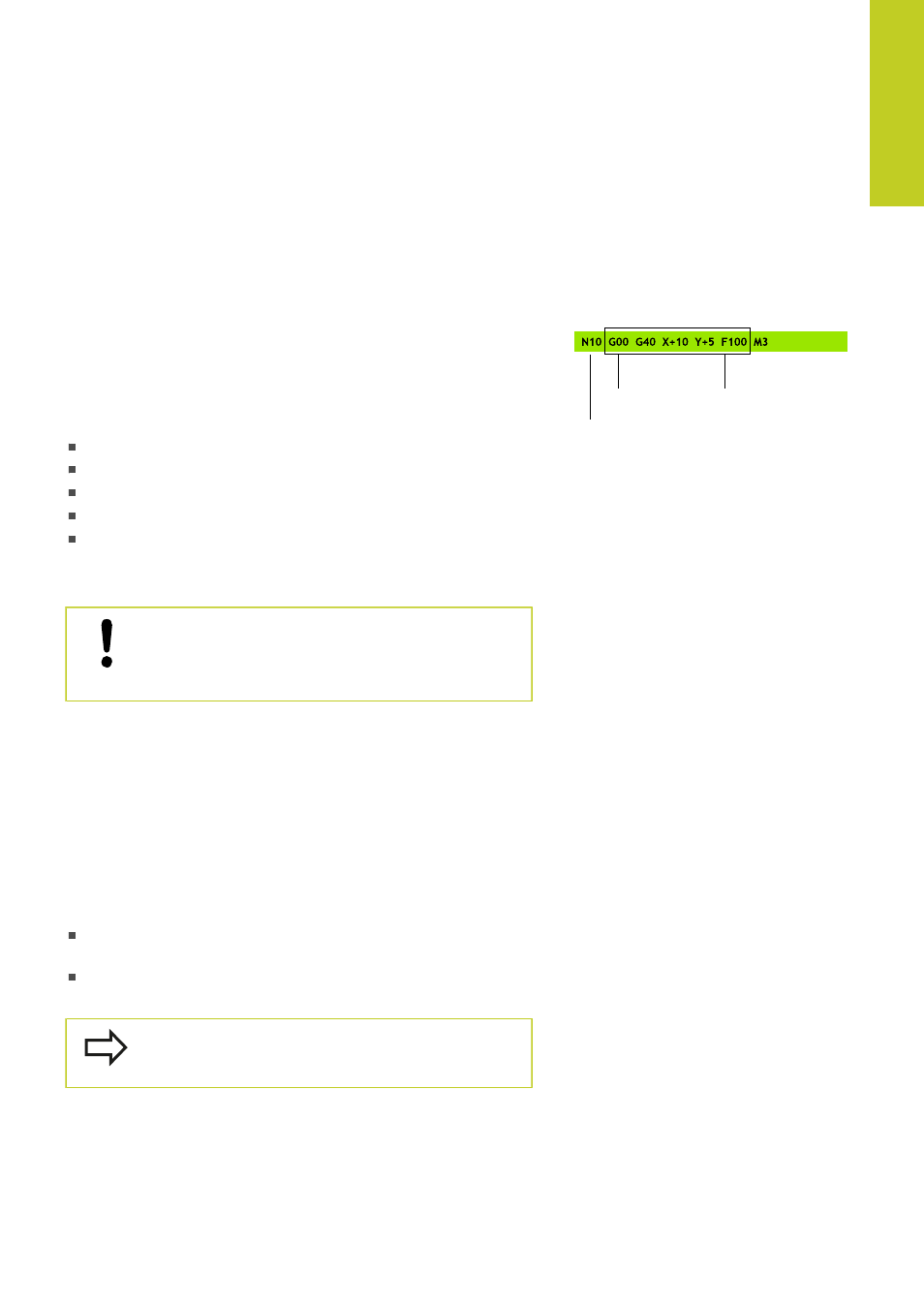

Programm-Sätzen. Das Bild rechts zeigt die Elemente eines Satzes.
Die TNC nummeriert die Sätze eines Bearbeitungs-Programms
automatisch, in Abhängigkeit von Maschinen-Parameter
blockIncrement (105409). Der Maschinen-Parameter
blockIncrement (105409) definiert die Satznummern-Schrittweite.
Der erste Satz eines Programms ist mit
%, dem Programm-Namen
und der gültigen Maßeinheit gekennzeichnet.
Die darauffolgenden Sätze enthalten Informationen über:
das Rohteil
Werkzeug-Aufrufe
Anfahren einer Sicherheits-Position
Vorschübe und Drehzahlen
Bahnbewegungen, Zyklen und weitere Funktionen
Der letzte Satz eines Programms ist mit
N99999999, dem
Programm-Namen und der gültigen Maßeinheit gekennzeichnet.
HEIDENHAIN empfiehlt, dass Sie nach dem
Werkzeug-Aufruf grundsätzlich eine Sicherheits-
Position anfahren, von der aus die TNC kollisionsfrei
zur Bearbeitung positionieren kann!
Satznummer
Bahnfunktion Wörter
Satz
Rohteil definieren: G30/G31
Direkt nach dem Eröffnen eines neuen Programms definieren Sie
ein quaderförmiges, unbearbeitetes Werkstück. Um das Rohteil
nachträglich zu definieren, drücken Sie die Taste SPEC FCT, den
Softkey PROGRAMM VORGABEN und anschließend den Softkey
BLK FORM. Diese Definition benötigt die TNC für die grafischen
Simulationen. Die Seiten des Quaders dürfen maximal 100 000
mm lang sein und liegen parallel zu den Achsen X,Y und Z. Dieses
Rohteil ist durch zwei seiner Eckpunkte festgelegt:
MIN-Punkt G30: kleinste X-,Y- und Z-Koordinate des Quaders;
Absolut-Werte eingeben
MAX-Punkt G31: größte X-,Y- und Z-Koordinate des Quaders;
Absolut- oder Inkremental-Werte eingeben
Die Rohteil-Definition ist nur erforderlich, wenn Sie
das Programm grafisch testen wollen!
