Das erste Teil programmieren
1.3
1
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
45

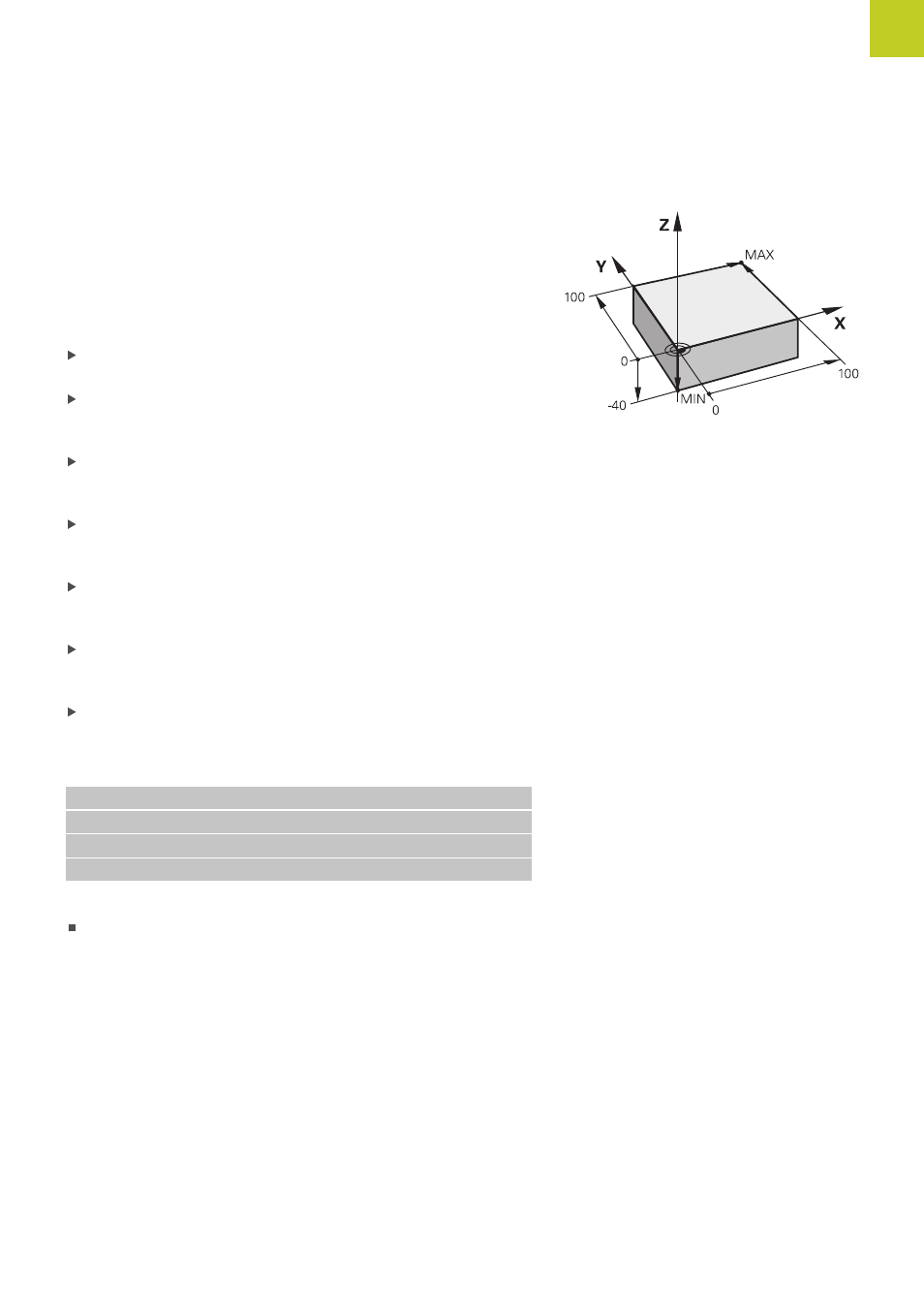

Ein Rohteil definieren
Nachdem Sie ein neues Programm eröffnet haben, startet die TNC
sofort den Dialog zur Eingabe der Rohteildefinition. Als Rohteil
definieren Sie immer einen Quader durch Angabe des MIN- und
MAX-Punktes, jeweils bezogen auf den gewählten Bezugspunkt.
Nachdem Sie ein neues Programm eröffnet haben, leitet die TNC
automatisch die Rohteil-Definition ein und fragt die erforderlichen
Rohteildaten ab:
Spindelachse Z - Ebene XY: Aktive Spindelachse eingeben. G17
ist als Voreinstellung hinterlegt, mit Taste ENT übernehmen
Rohteil-Definition: Minimum X: Kleinste X-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. 0, mit
Taste ENT bestätigen
Rohteil-Definition: Minimum Y: Kleinste Y-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. 0, mit
Taste ENT bestätigen
Rohteil-Definition: Minimum Z: Kleinste Z-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. -40, mit
Taste ENT bestätigen
Rohteil-Definition: Maximum X: Größte X-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. 100, mit
Taste ENT bestätigen
Rohteil-Definition: Maximum Y: Größte Y-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. 100, mit
Taste ENT bestätigen
Rohteil-Definition: Maximum Z: Größte Z-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. 0, mit
Taste ENT bestätigen: Die TNC beendet den Dialog
NC-Beispielsätze
%NEU G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NEU G71 *
Detaillierte Informationen zu diesem Thema
