6.5 Bahnbewegungen – Polarkoordinaten
Übersicht
Mit Polarkoordinaten legen Sie eine Position über einen Winkel
H
und einen Abstand
R zu einem zuvor definierten Pol I, J fest.
Polarkoordinaten setzen Sie vorteilhaft ein bei:
Positionen auf Kreisbögen
Werkstück-Zeichnungen mit Winkelangaben, z.B. bei
Lochkreisen

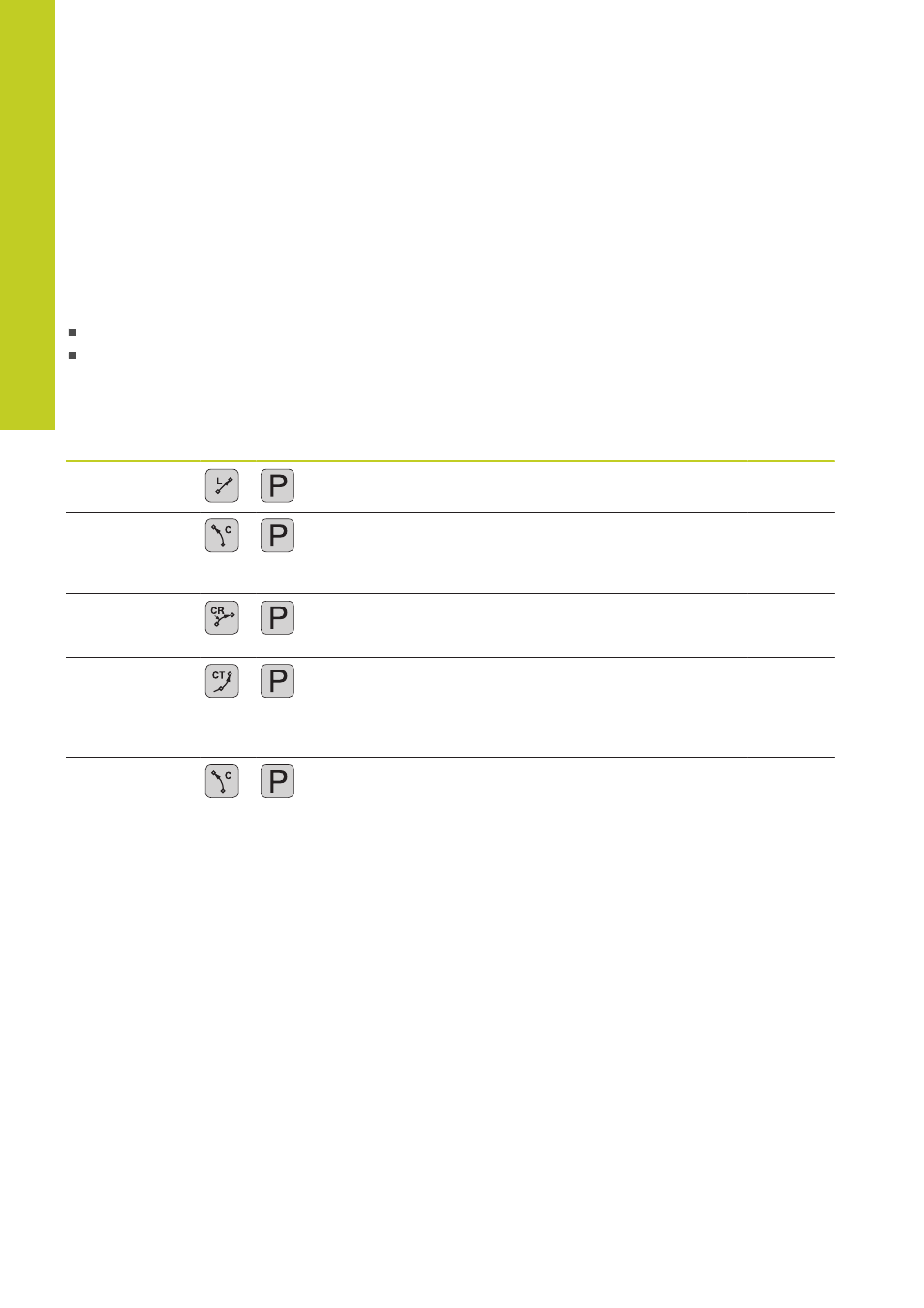

Übersicht der Bahnfunktion mit Polarkoordinaten
Funktion Bahnfunktionstaste Werkzeug-
Bewegung Erforderliche Eingaben Seite
Gerade
G10,
G11
+
Gerade Polarradius, Polarwinkel
des Geraden-Endpunkts 189
Kreisbogen
G12, G13 + Kreisbahn um
Kreismittelpunkt/
Pol zum Kreisbogen-
Endpunkt Polarwinkel des
Kreisendpunkts 190
Kreisbogen
G15 + Kreisbahn
entsprechend aktiver
Drehrichtung Polarwinkel des
Kreisendpunkts 190
Kreisbogen
G16 + Kreisbahn mit
tangentialem
Anschluss an
vorheriges
Konturelement Polarradius, Polarwinkel
des Kreisendpunkts 190
Schraubenlinie
(Helix) + Überlagerung einer
Kreisbahn mit einer
Geraden Polarradius, Polarwinkel
des Kreisendpunkts,
Koordinate des
Endpunkts in der
Werkzeugachse 191
