HEIDENHAIN TNC 620 207
6.6 Bahnbew
e
gung
e
n – F
reie K
ont
ur
-Pr
ogr
ammier
ung FK (Sof
tw
ar
e-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
6.6 Bahnbewegungen – Freie
Kontur-Programmierung FK
(Software-Option Advanced
programming features)
Grundlagen
Werkstückzeichnungen, die nicht NC-gerecht bemaßt sind, enthalten
oft Koordinaten-Angaben, die Sie nicht über die grauen Dialog-Tasten
eingeben können. So können z.B.
„ bekannte Koordinaten auf dem Konturelement oder in der Nähe
liegen,
„ Koordinaten-Angaben sich auf ein anderes Konturelement beziehen
oder
„ Richtungsangaben und Angaben zum Konturverlauf bekannt sein.
Solche Angaben programmieren Sie direkt mit der Freien Kontur-
Programmierung FK. Die TNC errechnet die Kontur aus den bekannten
Koordinaten-Angaben und unterstützt den Programmier-Dialog mit der

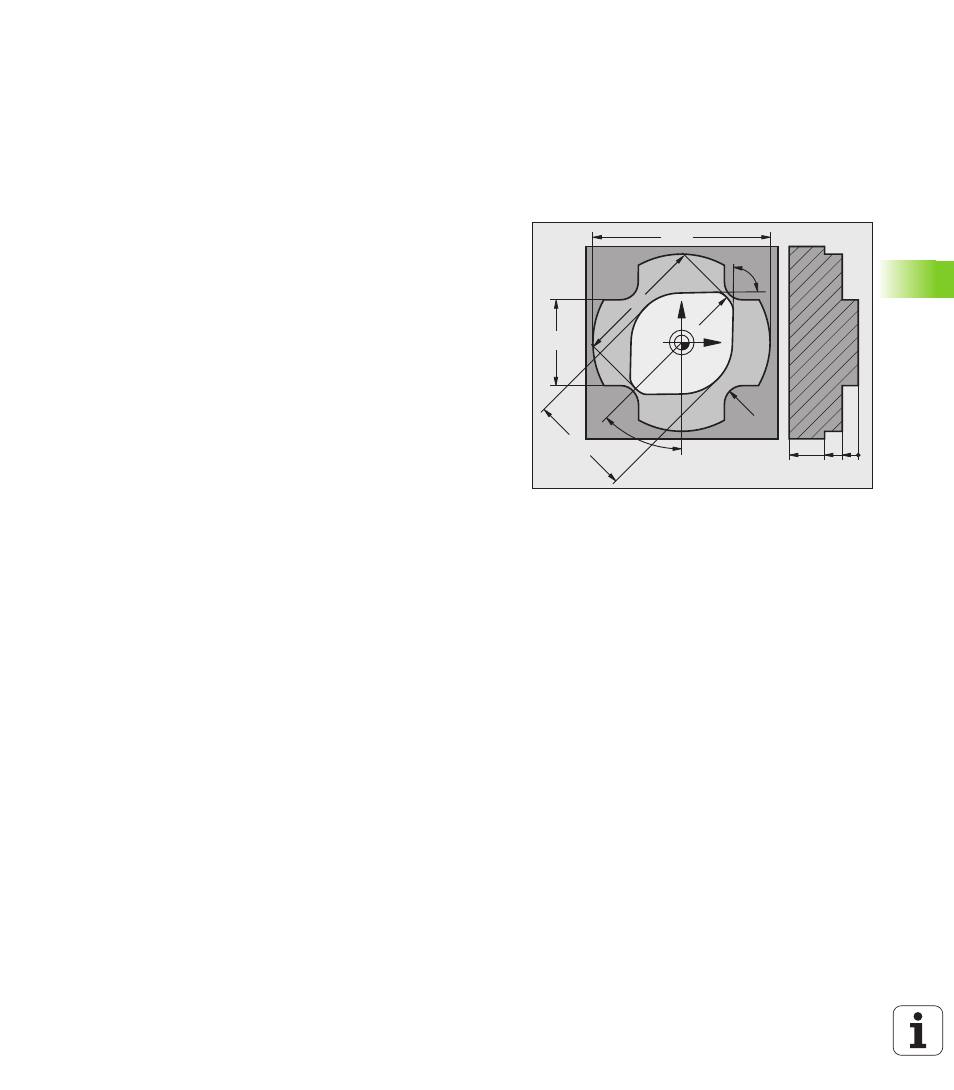

interaktiven FK-Grafik. Das Bild rechts oben zeigt eine Bemaßung, die
Sie am einfachsten über die FK-Programmierung eingeben.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
