Handbetrieb und Einrichten
13.8 Bezugspunkt-Setz
e
n mit 3D
-T
astsyst
e
m (Sof
tw
ar
e-Option
T
ouc
h
p
ro
be
functions)
13.8 Bezugspunkt-Setzen mit 3D-
Tastsystem (Software-Option
Touch probe functions)
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:

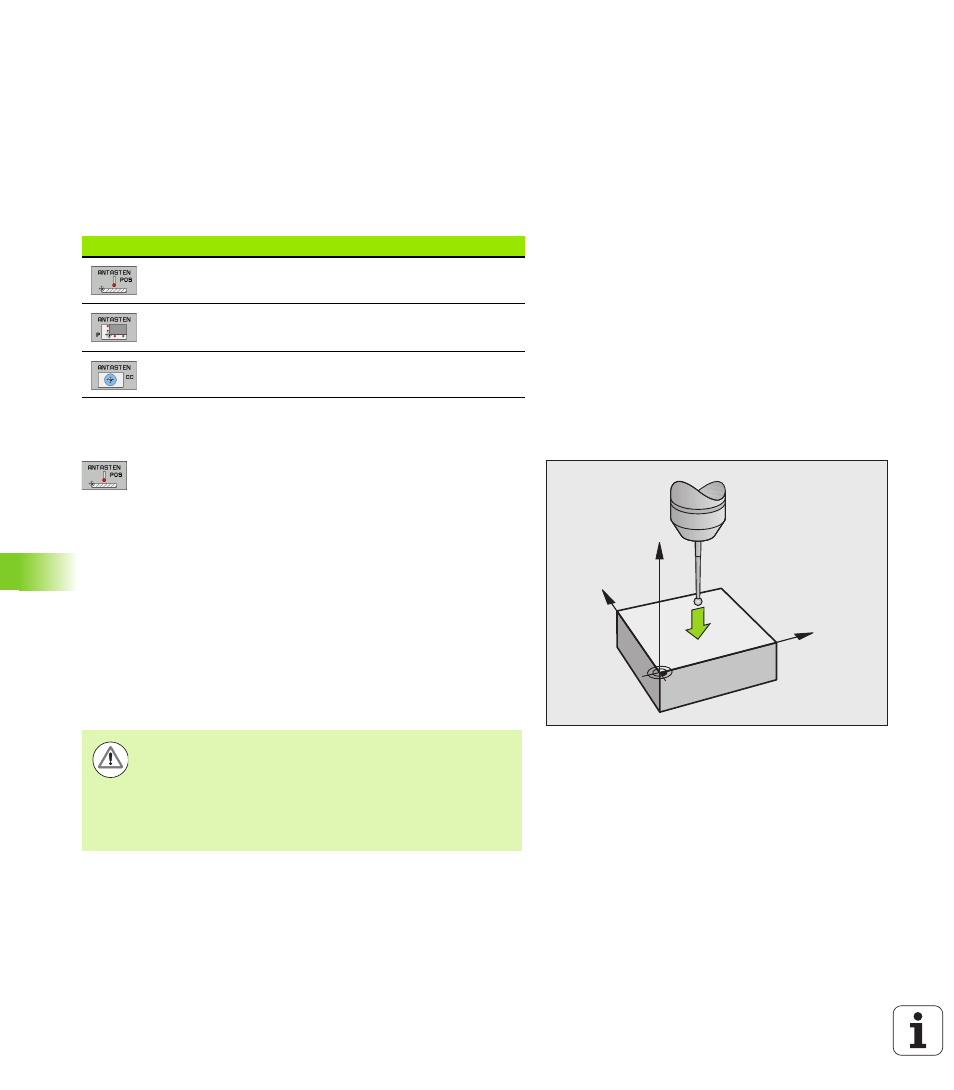

Bezugspunkt-Setzen in einer beliebigen Achse
U
Antastfunktion wählen: Softkey ANTASTEN POS
drücken
U
Tastsystem in die Nähe des Antastpunkts
positionieren
U
Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
U
Antasten: Externe START-Taste drücken
U
Bezugspunkt
: Soll-Koordinate eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, siehe „Messwerte
aus den Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben”, Seite 426
U
Antast-Funktion beenden: Softkey END drücken
Softkey
Funktion
Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit
Ecke als Bezugspunkt setzen
Kreismittelpunkt als Bezugspunkt
setzen
Y
X
Z
HEIDENHAIN übernimmt die Gewährleistung für die
Funktion der Antastzyklen nur dann, wenn HEIDENHAIN-
Tastsysteme eingesetzt werden.
Falls Sie Antastfunktionen in der geschwenkten
Bearbeitungsebene nutzen, müssen Sie 3D-ROT für die
Betriebsarten Manuell und Automatik auf Aktiv setzen.
