HEIDENHAIN TNC 620 379
1
1
.3 St
urzfräsen in der g
e
sc
hw
enkt
en Ebene (Sof
tw
ar
e-Option 2)
11.3 Sturzfräsen in der
geschwenkten Ebene
(Software-Option 2)
Funktion
In Verbindung mit den neuen PLANE-Funktionen und M128 können Sie
in einer geschwenkten Bearbeitungsebene sturzfräsen. Hierfür
stehen zwei Definitionsmöglichkeiten zur Verfügung:
„ Sturzfräsen durch inkrementales Verfahren einer Drehachse
„ Sturzfräsen über Normalenvektoren

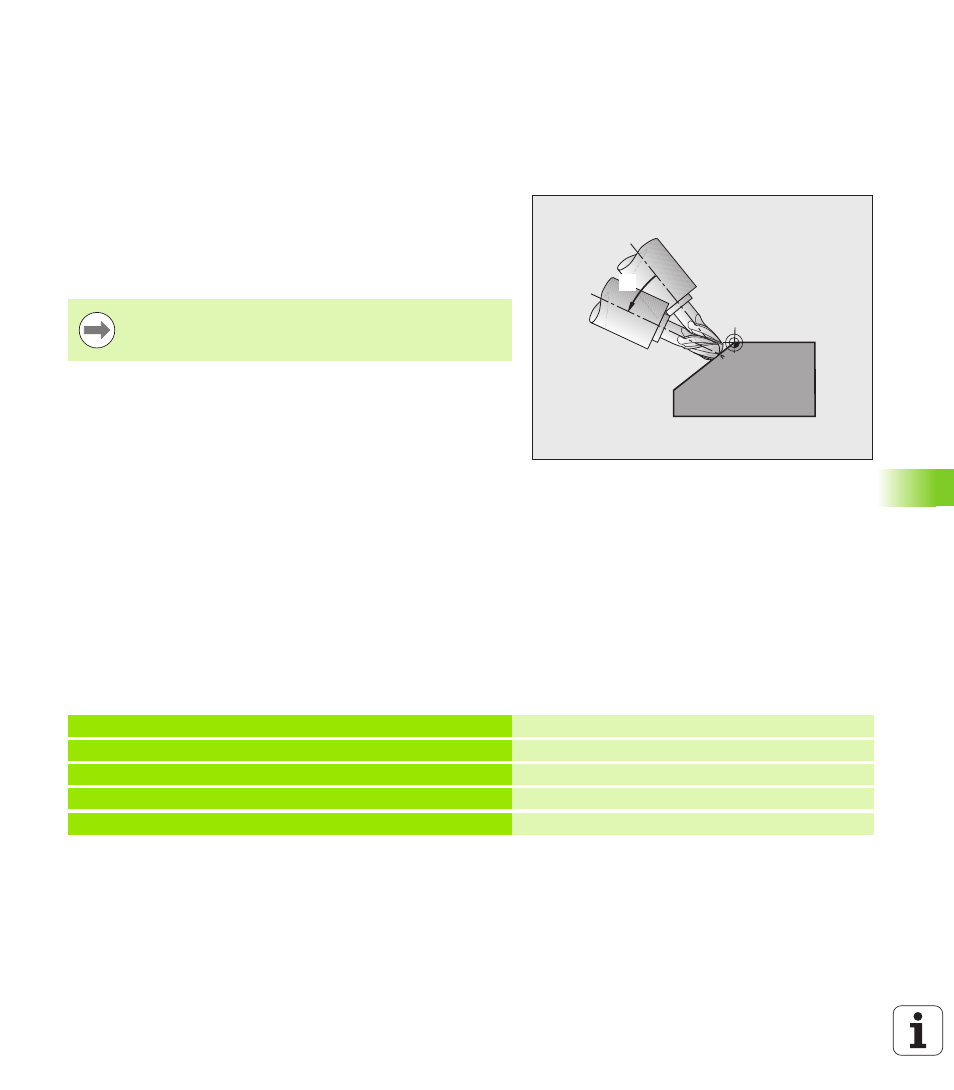

Sturzfräsen durch inkrementales Verfahren
einer Drehachse
U Werkzeug freifahren
U M128 aktivieren
U Beliebige PLANE-Funktion definieren, Positionierverhalten
beachten
U Über einen Geraden-Satz den gewünschten Sturzwinkel in der
entsprechenden Achse inkremental verfahren
NC-Beispielsätze:
IB
Sturzfräsen in der geschwenkten Ebene funktioniert nur
mit Radiusfräsern.
...
12 L Z+50 R0 FMAX M128 Auf sichere Höhe positionieren, M128 aktivieren
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F1000 PLANE-Funktion definieren und aktivieren
14 L IB-17 F1000 Sturzwinkel einstellen
... Bearbeitung in der geschwenkten Ebene definieren
