460 Programm-Test und Programmlauf
15.1 Gr
afik
en (Sof
tw
ar
e-Option A
d
v
a
nced gr
afic f
eat
ur
es)

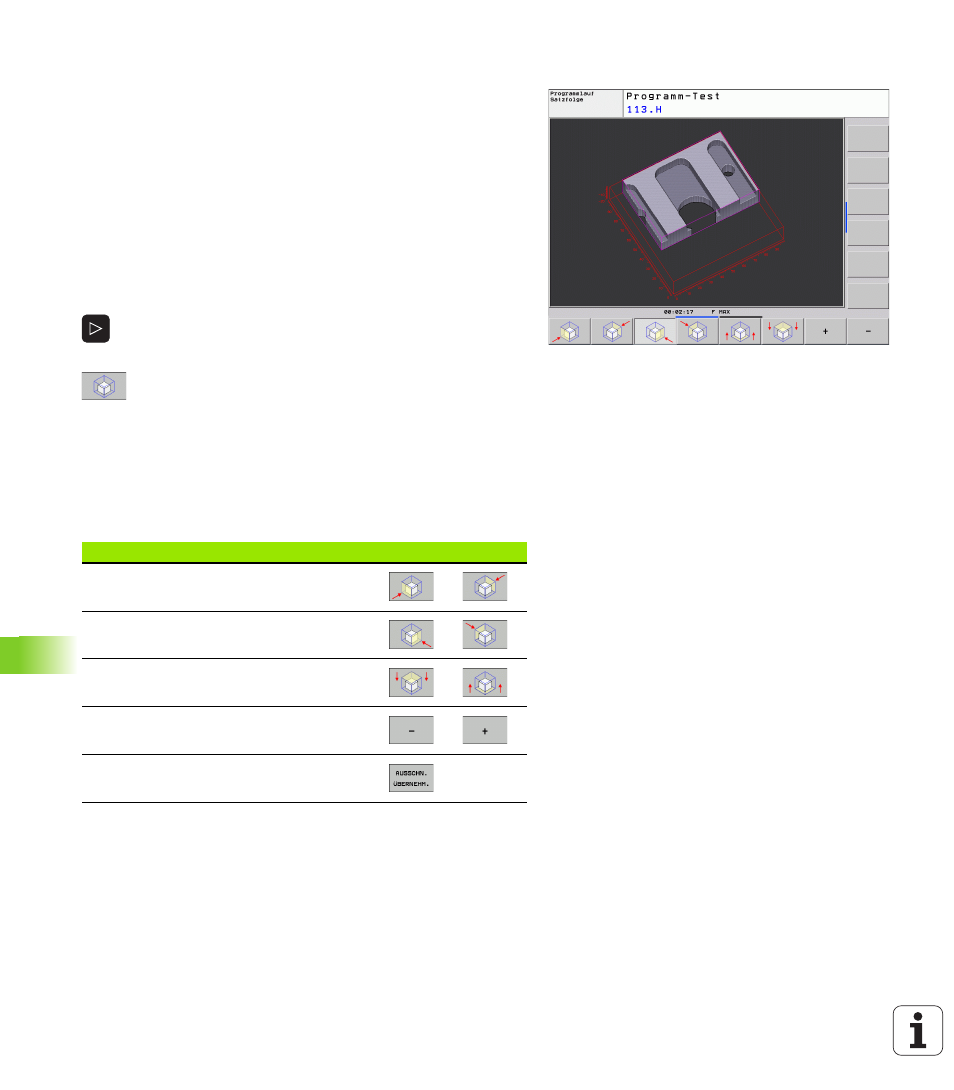

Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Programm-Test und in
einer Programmlauf-Betriebsart in allen Ansichten verändern.
Dafür muss die grafische Simulation bzw. der Programmlauf gestoppt
sein. Eine Ausschnitts-Vergrößerung ist immer in allen
Darstellungsarten wirksam.
Ausschnitts-Vergrößerung ändern
Softkeys siehe Tabelle
U Falls nötig, grafische Simulation stoppen
U Softkey-Leiste in der Betriebsart Programm-Test bzw. in einer
Programmlauf-Betriebsart umschalten, bis der Auswahl-Softkey für
die Ausschnitt-Vergrößerung erscheint
U Softkey-Leiste umschalten, bis der Auswahl-Softkey
mit Funktionen zur Auschnitts-Vergrößerung
erscheint
U Funktionen zur Auschnitts-Vergrößerung wählen
U Werkstückseite mit Softkey (siehe Tabelle unten)
wählen
U Rohteil verkleinern oder vergrößern: Softkey „–“ bzw.
„+“ gedrückt halten
U Programm-Test oder Programmlauf neu starten mit
Softkey START (RESET + START stellt das
ursprüngliche Rohteil wieder her)
Funktion Softkeys
Linke/rechte Werkstückseite wählen
Vordere/hintere Werkstückseite wählen
Obere/untere Werkstückseite wählen
Schnittfläche zum Verkleinern oder
Vergrößern des Rohteils verschieben
Ausschnitt übernehmen
