HEIDENHAIN TNC 620 435
13.8 Bezugspunkt-Setz
e
n mit 3D
-T
astsyst
e
m (Sof
tw
ar
e-Option
T
ouc
h
p
ro
be
functions)

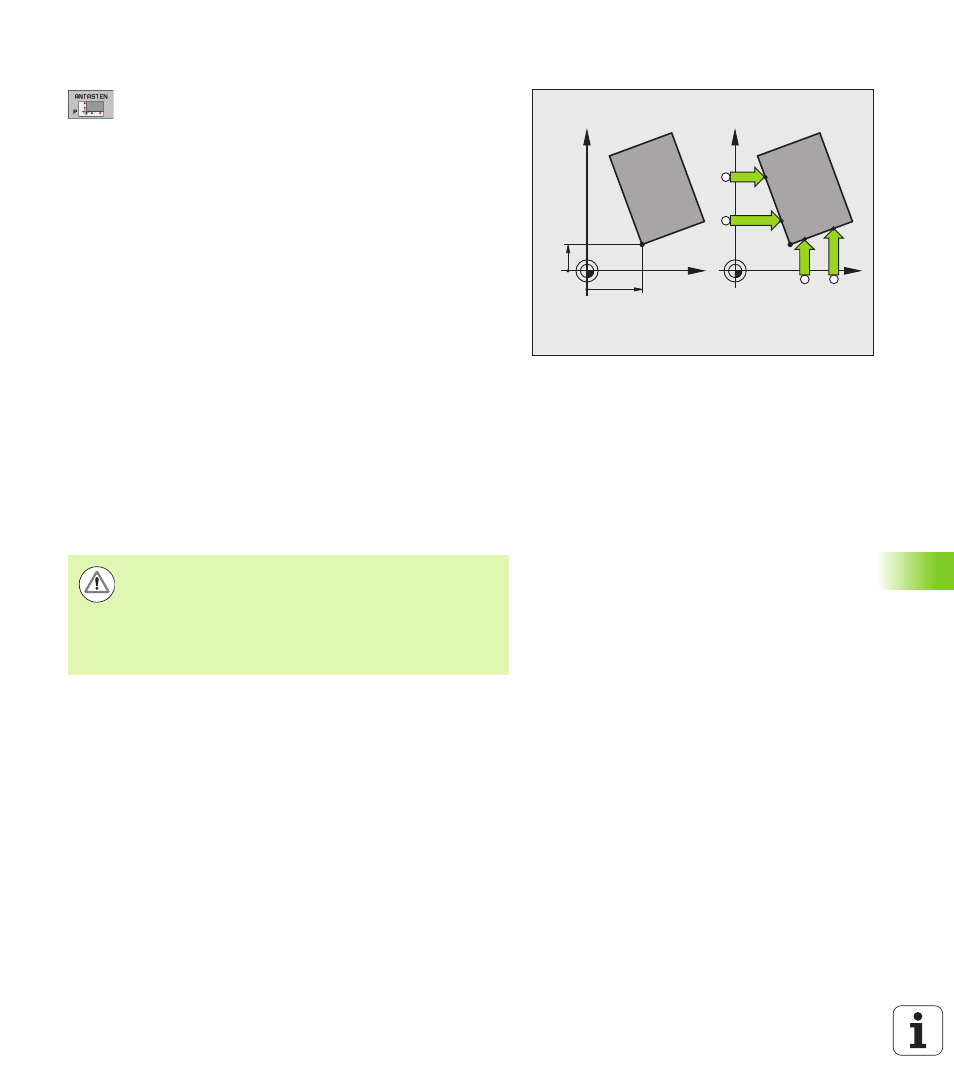

Ecke als Bezugspunkt
U Antastfunktion wählen: Softkey ANTASTEN P drücken
U Tastsystem in die Nähe des ersten Antastpunkts auf
der ersten Werkstück-Kante positionieren
U Antastrichtung wählen: Über Softkey wählen
U Antasten: Externe START-Taste drücken
U Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
U Antasten: Externe START-Taste drücken
U Tastsystem in die Nähe des ersten Antastpunkts auf
der zweiten Werkstück-Kante positionieren
U Antastrichtung wählen: Über Softkey wählen
U Antasten: Externe START-Taste drücken
U Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
U Antasten: Externe START-Taste drücken
U Bezugspunkt : Beide Koordinaten des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder siehe „Messwerte aus
den Tastsystem-Zyklen in die Preset-Tabelle
schreiben”, Seite 427)
U Antast-Funktion beenden: Softkey ENDE drücken
P
X=?
Y=?
X
Y
P
X
Y
HEIDENHAIN übernimmt die Gewährleistung für die
Funktion der Antastzyklen nur dann, wenn HEIDENHAIN-
Tastsysteme eingesetzt werden.
Falls Sie Antastfunktionen in der geschwenkten
Bearbeitungsebene nutzen, müssen Sie 3D-ROT für die
Betriebsarten Manuell und Automatik auf Aktiv setzen.
