7.6 RAEUMEN (Zyklus 22, DIN/ISO: G122)
Zyklusablauf
1 Die TNC positioniert das Werkzeug über den Einstichpunkt;
dabei wird das Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 die Kontur von innen nach außen

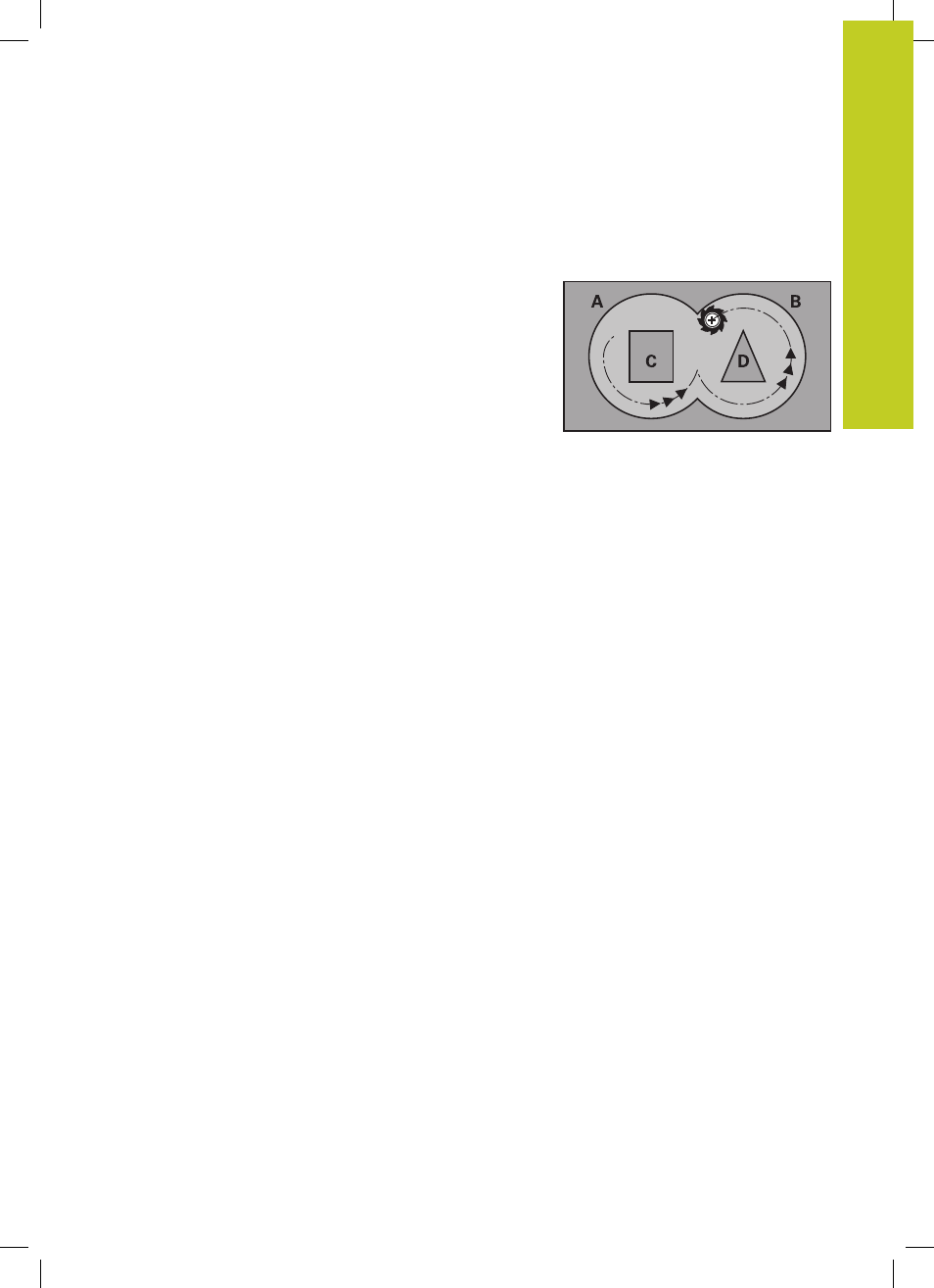

3 Dabei werden die Inselkonturen (hier: C/D) mit einer
Annäherung an die Taschenkontur (hier: A/B) freigefräst
4 Im nächsten Schritt fährt die TNC das Werkzeug auf die nächste
Zustell-Tiefe und wiederholt den Ausräum-Vorgang, bis die
programmierte Tiefe erreicht ist
5 Abschließend fährt die TNC das Werkzeug auf die Sichere Höhe
zurück
