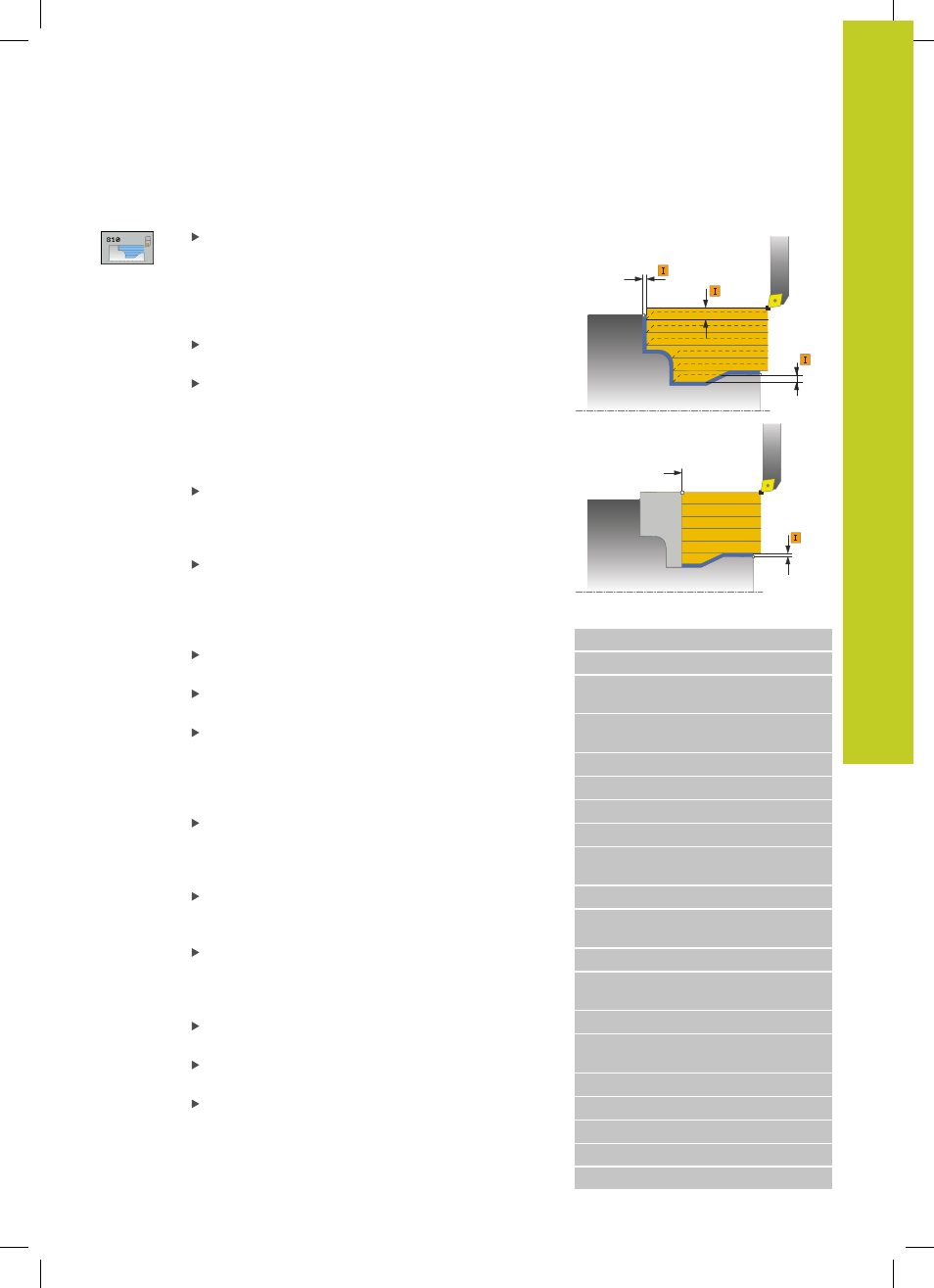

DREHEN KONTUR LÄNGS
(Zyklus 810, DIN/ISO: G810)
13.9
13
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
323
Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0 : Schruppen und Schlichten
1 : Nur Schruppen
2 : Nur Schlichten auf Fertigmaß
3 : Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460 (inkremental): Abstand
für Rückzugsbewegung und Vorpositionierung
Kontur umkehren Q499: Bearbeitungsrichtung der
Kontur festlegen:
0 : Kontur wird in der programmierten Richtung
abgearbeitet
1 : Kontur wird umgekehrt zur programmierten
Richtung abgearbeitet
Maximale Schnitttiefe Q463: Maximale Zustellung
(Radiusangabe) in radialer Richtung. Die Zustellung
wird gleichmäßig aufgeteilt, um Schleifschnitte zu
vermeiden.
Vorschub Schruppen Q478:
Vorschubgeschwindigkeit beim Schruppen. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Aufmaß Durchmesser Q483 (inkremental):
Durchmesser-Aufmaß auf die definierte Kontur
Aufmaß Z Q484 (inkremental): Aufmaß auf die
definierte Kontur in axialer Richtung
Vorschub Schlichten Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Eintauchen Q487: Bearbeitung von
Eintauchelementen erlauben:
0 : keine Eintauchelemente bearbeiten
1 : Eintauchelemente bearbeiten
Vorschub Eintauchen Q488:
Vorschubgeschwindigkeit bei der Bearbeitung von
Eintauchelementen
Schnittbegrenzung Q479: Schnittbegrenzung
aktivieren:
0 : keine Schnittbegrenzung aktiv
1 : Schnittbegrenzung (
Q480/Q482)
Grenzwert Durchmesser Q480: X-Wert für
Begrenzung der Kontur (Durchmesserangabe)
Grenzwert Z Q482: Z-Wert für Begrenzung der
Kontur
Konturglättung Q506:
0 : Nach jedem Schnitt entlang der Kontur (innerhalb
des Zustellbereichs)
Q460
Q463
Q484
Ø Q483
Q482
NC-Sätze
9 CYCL DEF 14.0 KONTUR
10 CYCL DEF 14.1 KONTURLABEL2
11 CYCL DEF 810 DREHEN KONTUR
LAENGS
Q215=+0
;BEARBEITUNGS-
UMFANG
Q460=+2 ;SICHERHEITS-ABSTAND
Q499=+0 ;KONTUR UMKEHREN
Q463=+3 ;MAX. SCHNITTTIEFE
Q478=+0.3 ;VORSCHUB SCHRUPPEN
Q483=+0.4 ;AUFMASS
DURCHMESSER
Q484=+0.2 ;AUFMASS Z
Q505=+0.2 ;VORSCHUB
SCHLICHTEN
Q487=+1 ;EINTAUCHEN
Q488=+0 ;VORSCHUB
EINTAUCHEN
Q479=+0 ;SCHNITTBEGRENZUNG
Q480=+0 ;GRENZWERT
DURCHMESSER
Q482=+0 ;GRENZWERT Z
Q506=+0 ;KONTURGLAETTUNG
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
14 M30
