Zyklen: Drehen

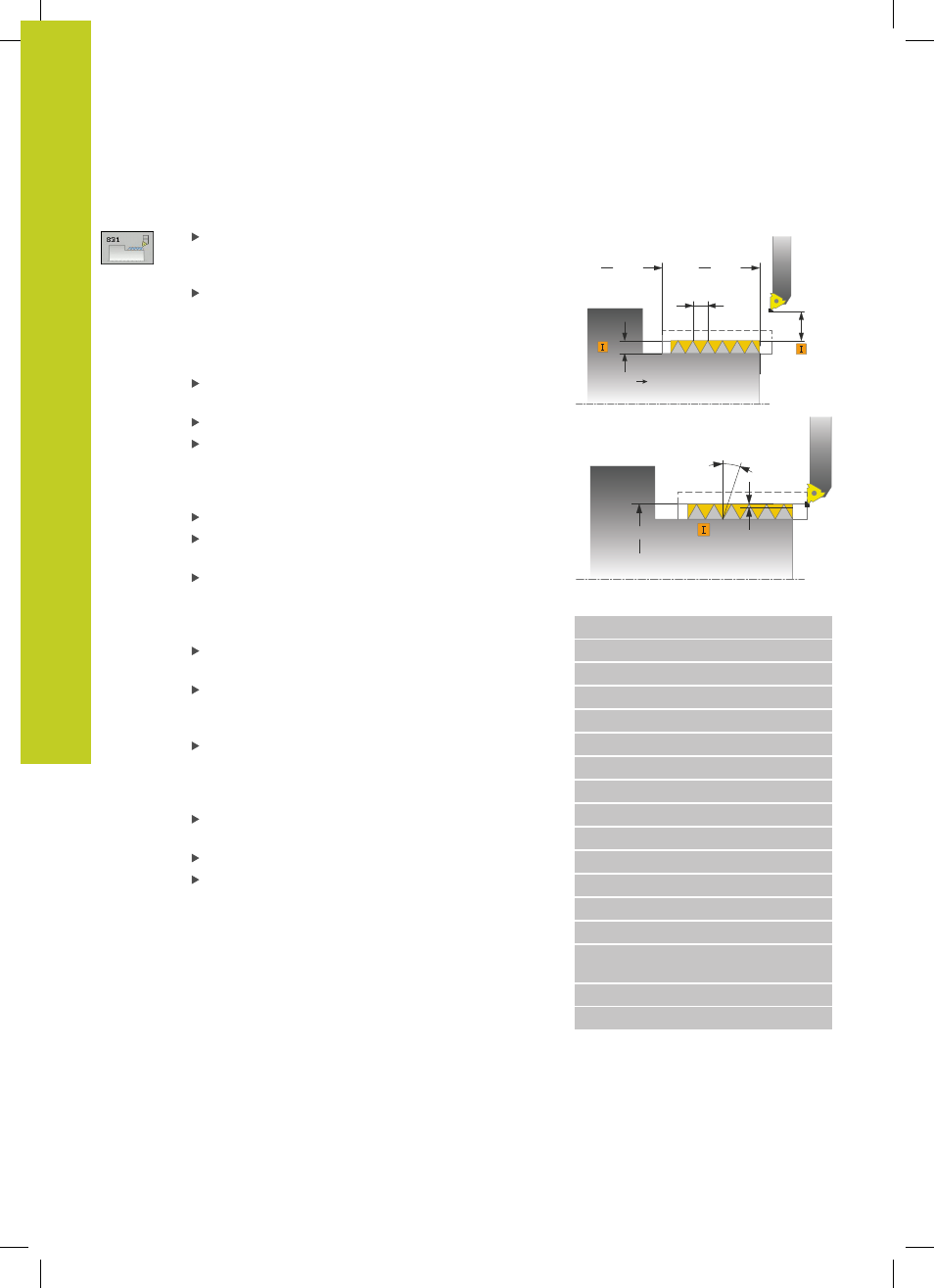

13.28 GEWINDE LÄNGS
(Zyklus 831, DIN/ISO: G831)
13
392
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
Zyklusparameter
Gewindelage Q471: Lage des Gewindes festlegen:
0
: Außengewinde
1
: Innengewinde
Sicherheits-Abstand Q460: Sicherheitsabstand
in radialer und in axialer Richtung. In axialer
Richtung dient der Sicherheitsabstand zum
Beschleunigen (Anlaufweg) auf die synchronisierte
Vorschubgeschwindigkeit.
Gewindedurchmesser Q491: Nenndurchmesser
des Gewindes festlegen.
Gewindesteigung Q472: Steigung des Gewindes
Gewindetiefe Q473 (inkremental): Tiefe des
Gewindes. Bei Eingabe von 0 nimmt die Steuerung
die Tiefe anhand der Steigung für ein metrisches
Gewinde an.
Konturstart Z Q492: Z-Koordinate des Startpunkts
Konturende Z Q494: Z-Koordinate des Endpunkts
inklusive des Gewindeauslaufs Q474.
Gewindeauslauf Q474 (inkremental): Länge des
Wegs, auf dem am Gewindeende von der aktuellen
Zustelltiefe auf den Gewindedurchmesser Q460
abgehoben wird.
Maximale Schnitttiefe Q463: Maximale Zustelltiefe
in radialer Richtung bezogen auf den Radius.
Zustellwinkel Q467: Winkel, unter dem die
Zustellung Q463 erfolgt. Der Bezugswinkel ist die
Senkrechte zur Drehachse.
Zustellart Q468: Art der Zustellung festlegen:
0
: konstanter Spanquerschnitt (die Zustellung
verringert sich mit der Tiefe)
1
: konstante Zustelltiefe
Startwinkel Q470: Winkel der Drehspindel, bei dem
der Gewindeanfang erfolgen soll.
Ganganzahl Q475: Anzahl der Gewindegänge
Anzahl Leerschnitte Q476: Anzahl der Leerschnitte
ohne Zustellung auf fertiger Gewindetiefe
Q460
Q472
Q473
=0 ISO
1502
Q492
Q494
Ø Q491
Q467
Q463
NC-Sätze
11 CYCL DEF 831 GEWINDE LAENGS
Q471=+0
;GEWINDELAGE
Q460=+5
;SICHERHEITSABSTAND
Q491=+75
;GEWINDEDURCHMESSER
Q472=+2
;GEWINDESTEIGUNG
Q473=+0
;GEWINDETIEFE
Q492=+0
;KONTURSTART Z
Q494=-15
;KONTURENDE Z
Q474=+0
;GEWINDEAUSLAUF
Q463=+0.5
;MAX. SCHNITTTIEFE
Q467=+30
;ZUSTELLWINKEL
Q468=+0
;ZUSTELLART
Q470=+0
;STARTWINKEL
Q475=+30
;GANGANZAHL
Q476=+30
;ANZAHL
LEERSCHNITTE
12 L X+80 Y+0 Z+2 FMAX M303
13 CYCL CALL
