HEIDENHAIN TNC 640 (34059x-04) Cycle programming - Handbuch (Seite 341)

DREHEN EINTAUCHEN PLAN ERWEITERT
(Zyklus 824, DIN/ISO: G824)
13.14
13
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
341

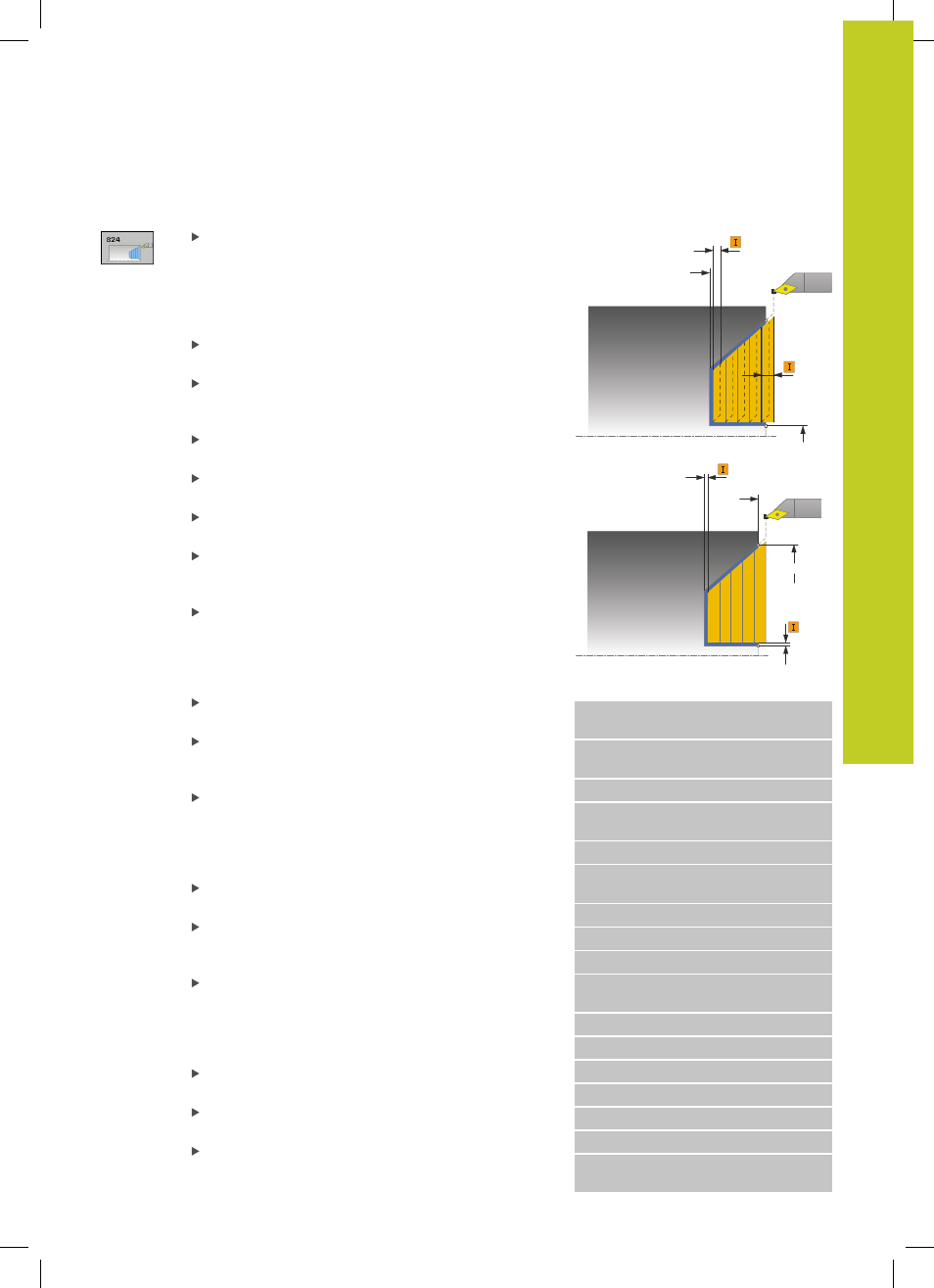

Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0 : Schruppen und Schlichten
1 : Nur Schruppen
2 : Nur Schlichten auf Fertigmaß
3 : Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460 (inkremental): Abstand
für Rückzugsbewegung und Vorpositionierung
Konturstart Durchmesser Q491: X-Koordinate
des Startpunkts für den Eintauchweg
(Durchmesserangabe)
Konturstart Z Q492: Z-Koordinate des Startpunkts
für den Eintauchweg
Konturende Durchmesser Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
Konturende Z Q494: Z-Koordinate des
Konturendpunkts
Winkel Flanke Q495: Winkel der eintauchenden
Flanke. Der Bezugswinkel ist die Parallele zur
Drehachse
Typ Anfangselement Q501: Typ des Elements am
Konturanfang (Umfangsfläche) festlegen:
0 : kein zusätzliches Element
1 : Element ist eine Fase
2 : Element ist ein Radius
Größe Anfangselement Q502: Größe des
Anfangselements (Fasenabschnitt)
Radius Konturecke Q500: Radius der
Konturinnenecke. Wenn kein Radius angegeben,
entsteht der Radius der Schneidplatte.
Typ Endelement Q503: Typ des Elements am
Konturende (Planfläche) festlegen:
0 : kein zusätzliches Element
1 : Element ist eine Fase
2 : Element ist ein Radius
Größe Endelement Q504: Größe des Endelements
(Fasenabschnitt)
Maximale Schnitttiefe Q463: Maximale Zustellung
in axialer Richtung. Die Zustellung wird gleichmäßig
aufgeteilt, um Schleifschnitte zu vermeiden.
Vorschub Schruppen Q478:
Vorschubgeschwindigkeit beim Schruppen. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Aufmaß Durchmesser Q483 (inkremental):
Durchmesser-Aufmaß auf die definierte Kontur
Aufmaß Z Q484 (inkremental): Aufmaß auf die
definierte Kontur in axialer Richtung
Vorschub Schlichten Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn
Sie M136 programmiert haben interpretiert die TNC
Q460
Ø Q493
Q494
Q463
Ø Q491
Q492
Q484
Ø Q483
NC-Sätze
11 CYCL DEF 824 DREHEN EINTAUCHEN
PLAN ERW.
Q215=+0
;BEARBEITUNGS-
UMFANG
Q460=+2 ;SICHERHEITS-ABSTAND
Q491=+75 ;KONTURSTART
DURCHMESSER
Q492=+0 ;KONTURSTART Z
Q493=+20 ;KONTURENDE
DURCHMESSER
Q494=-10 ;KONTURENDE Z
Q495=+70 ;WINKEL FLANKE
Q501=+1 ;TYP ANFANGSELEMENT
Q502=+0.5 ;GROESSE
ANFANGSELEMENT
Q500=+1.5 ;RADIUS KONTURECKE
Q496=+0 ;WINKEL PLANFLAECHE
Q503=+1 ;TYP ENDELEMENT
Q504=+0.5 ;GROESSE ENDELEMENT
Q463=+3 ;MAX. SCHNITTTIEFE
Q478=+0.3 ;VORSCHUB SCHRUPPEN
Q483=+0.4 ;AUFMASS
DURCHMESSER
