DREHEN KONTURPARALLEL
(Zyklus 815, DIN/ISO: G815)
13.10
13
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
327

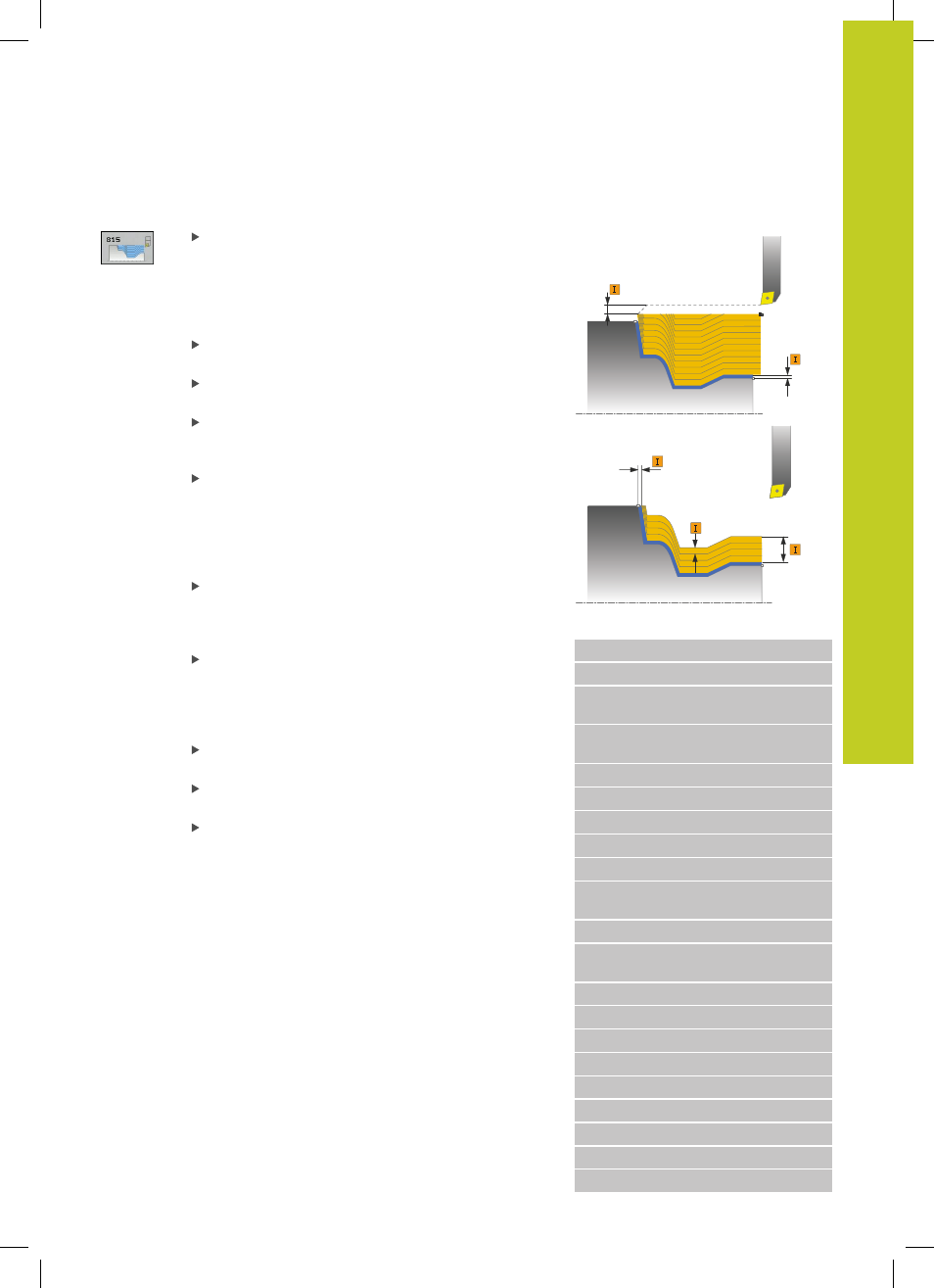

Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0
: Schruppen und Schlichten
1
: Nur Schruppen
2
: Nur Schlichten auf Fertigmaß
3
: Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460 (inkremental): Abstand
für Rückzugsbewegung und Vorpositionierung
Aufmaß Rohteil Q485 (inkremental):
Konturparalleles Aufmaß auf die definierte Kontur
Schnittlinien Q486: Art der Schnittlinien festlegen:
0
: Schnitte mit konstantem Spanquerschnitt
1
: äquidistante Schnittaufteilung
Kontur umkehren Q499: Bearbeitungsrichtung der
Kontur festlegen:
0
: Kontur wird in der programmierten Richtung
abgearbeitet
1
: Kontur wird umgekehrt zur programmierten
Richtung abgearbeitet
Maximale Schnitttiefe Q463: Maximale Zustellung
(Radiusangabe) in radialer Richtung. Die Zustellung
wird gleichmäßig aufgeteilt, um Schleifschnitte zu
vermeiden.
Vorschub Schruppen Q478:
Vorschubgeschwindigkeit beim Schruppen. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Aufmaß Durchmesser Q483 (inkremental):
Durchmesser-Aufmaß auf die definierte Kontur
Aufmaß Z Q484 (inkremental): Aufmaß auf die
definierte Kontur in axialer Richtung
Vorschub Schlichten Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Q460
Ø Q483
Q458
Q463
Q484
NC-Sätze
9 CYCL DEF 14.0 KONTUR
10 CYCL DEF 14.1 KONTURLABEL2
11 CYCL DEF 815 DREHEN
KONTURPARALLEL
Q215=+0
;BEARBEITUNGS-
UMFANG
Q460=+2
;SICHERHEITS-ABSTAND
Q485=+5
;AUFMASS ROHTEIL
Q486=+0
;SCHNITTLINIEN
Q499=+0
;KONTUR UMKEHREN
Q463=+3
;MAX. SCHNITTTIEFE
Q483=+0.4
;AUFMASS
DURCHMESSER
Q484=+0.2
;AUFMASS Z
Q505=+0.2
;VORSCHUB
SCHLICHTEN
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
14 M30
15 LBL 2
16 L X+60 Z+0
17 L Z-10
18 RND R5
19 L X+40 Z-35
20 RND R5
