Åbning og fastlåsning
Den viste drejeretning gælder,
når mellemstangen fastholdes
og enderne drejes som vist.
Såsnart stangen er let fikseret i
rammen, er det kun mellemdelen,
der kan drejes og drejeretningen vendes. Træk dørribben så fast til, at den ikke lader
sig bevæge mere, selv ved en rykvis belastning (vær opmærksom på, at en deformation
af dørkarmen kan være følgen på trods af en ordentlig håndtering)! Gummifladerne på
enderne af ribben skal altid ligge fuldstændigt fast til på dørkarmen.
Montering med sikkerhedsbøjle
OBS! Anvendelse af sikkerhedsbøjlerne er tvingende nødvendigt ved øvelser med
ekspanderen.
- Vær ved fastlåsning af dørribben i dørkarmen opmærksom på, at bøjlerne placeres
imod ekspanderens trækretning (billede D).
- Drej den røde hætte af (billede A).

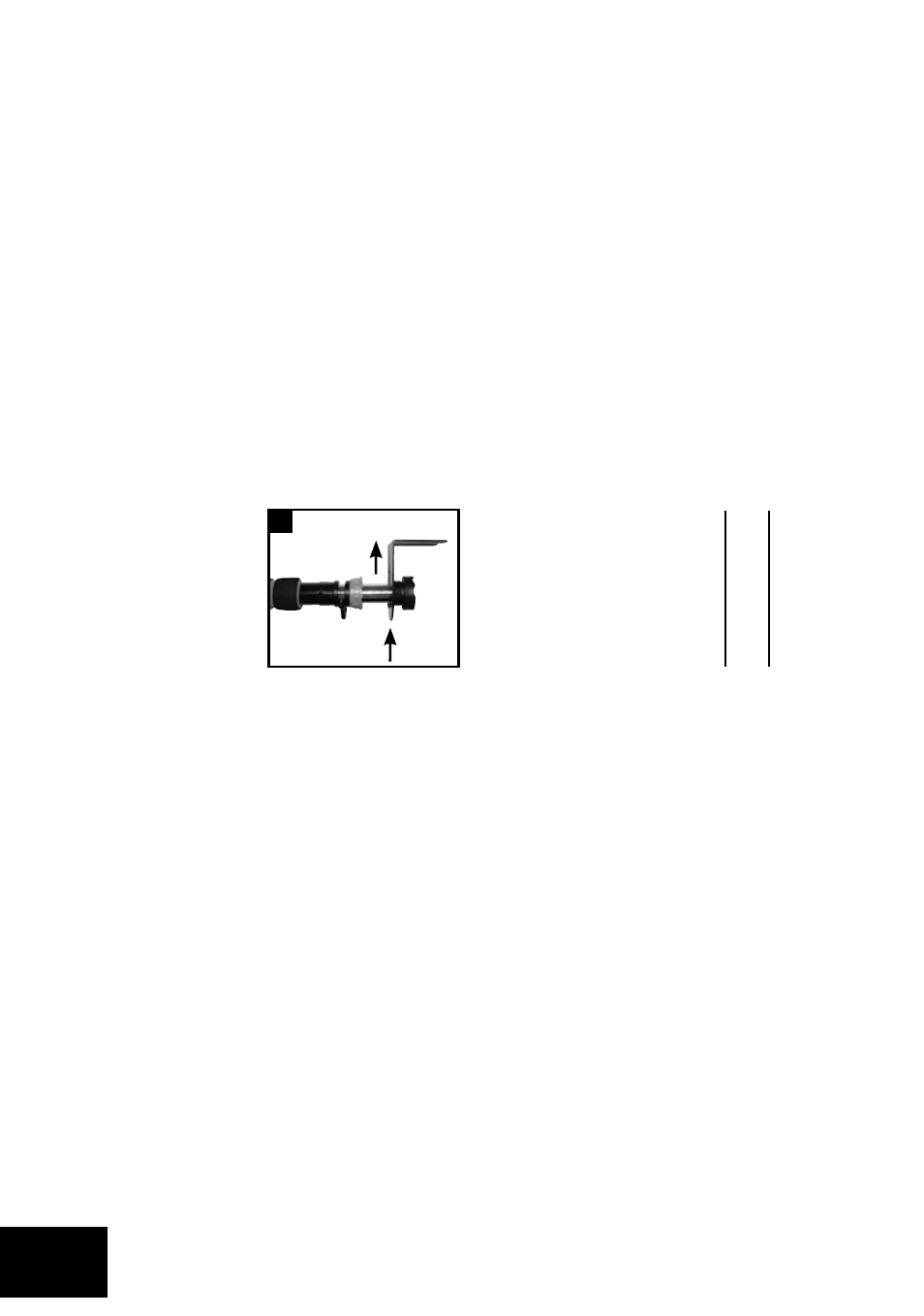

- Sæt de medleverede sikkerhedsbøjler på dørribben (billede B).
- Til sidst skubber man sikkerhedsbøjlen på den sorte sluthætte og skruer begge dele
sammen igen. Træk ikke sammenskruningen for godt fast, da sikkerhedsbøjlerne skal
være frit drejelige i dørkarmen ved den senere montering. Stik herefter sluthætten med
sikkerhedsbøjlerne på dørribben igen (billede C).
- Efter fastlåsning af dørribben i dørkarmen trækkes sikkerhedsbøjlens sammenskruning
godt fast.
Værktøjsliste
Til sammenskruning i dørkarmen skal man bruge en stjerneskruetrækker og et tilsvarende,
egnet bor
Låse Åbne
Åbne
Låse
Åbne
