18
Montaža
FGW 84 A1
HR

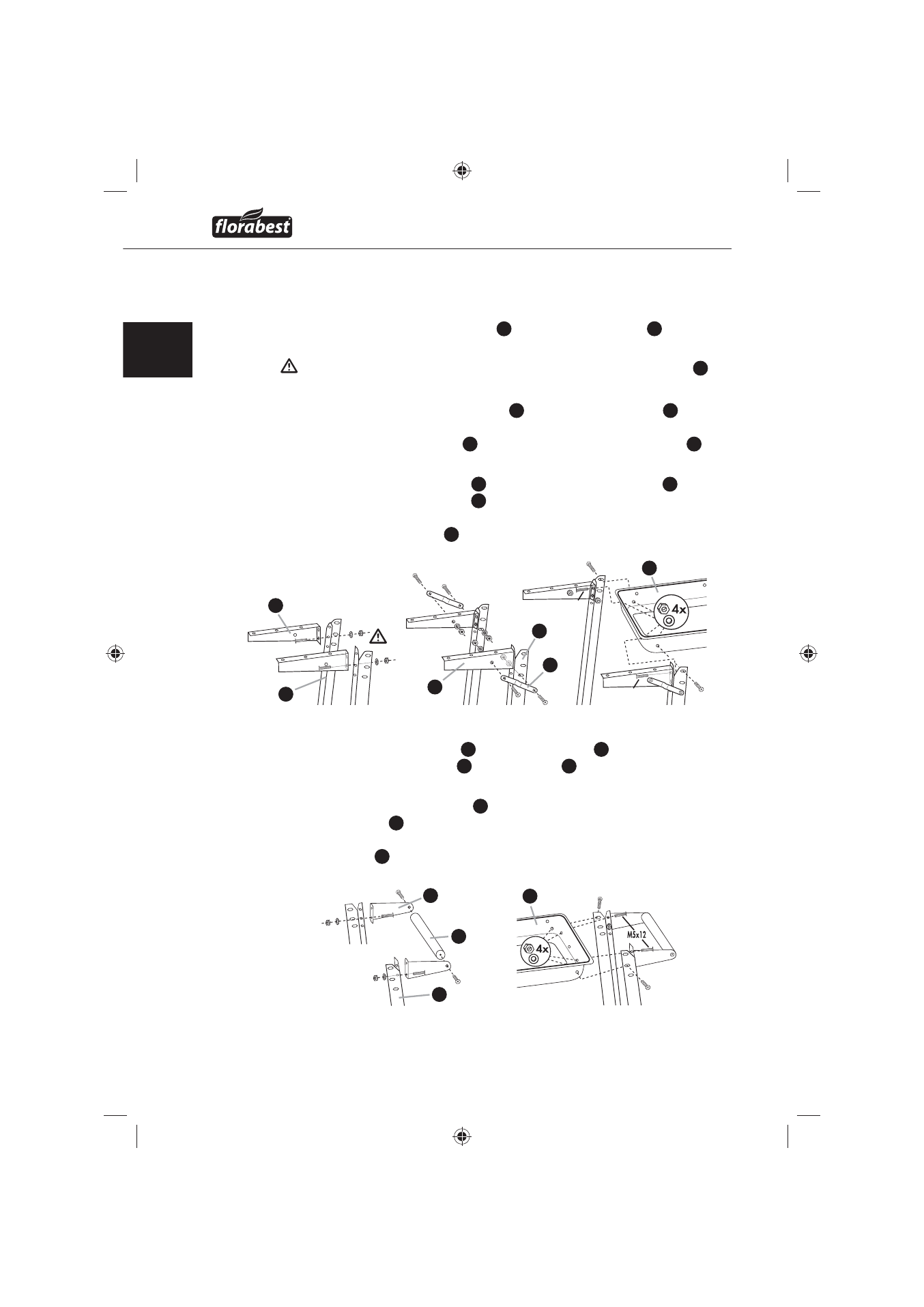

Koraci za montažu
Korak 1
Povežite držač daske za odlaganje
♦
15
sa potpornjakom kotača
14
uz
pomoć podložnih pločica Ø5.4, M5x10 vijaka i matica M5.
Molimo uzmite u obzir, da samo donji otvor držača daske za odlaganje
15
koristite za vijčano spajanje.
Povežite potpornjake za učvršćavanje
♦
16
sa potpornjacima kotača
14
uz pomoć podložnih pločica Ø5.4, M5x10 vijaka i matica M5. Povežite
potpornjake za učvršćavanje
16
sa potpornjacima daske za odlaganje
15
uz pomoć podložnih pločica Ø5.4, M5x10 vijaka i matica M5.
Montirajte potpornjake kotača
♦
14
sa postavljenim držačima daske
15
na lijevoj strani zdjele za ugalj
6
uz pomoć podložnih pločica Ø5.4,
2 M5x12 vijka, 2 M5x10 vijka i matica M5. U tu svrhu potreban je gornji
otvor potpornjaka kotača
14
.
M5x10
M5x10
M5x12
M5x12
Korak 2
Montirajte držače rukohvata
♦
8
i stajaće potpornjake
9
na način opisan u
koraku 1. Fiksirajte rukohvat
7
među držačima
8
i učvrstite ga uz pomoć
vijaka za drvo Ø4x10.
Montirajte stajaće potpornjake
♦
9
sa montiranim rukohvatom desno na
zdjelu za ugalj
6
uz pomoć vijaka M5 x 12, podložnih pločica Ø5.4,
M5 x 10 vijaka i matica M5. U tu svrhu je potreban gornji otvor stajaćih
potpornjaka
9
.
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
