30
Montajul
FGW 84 A1
RO

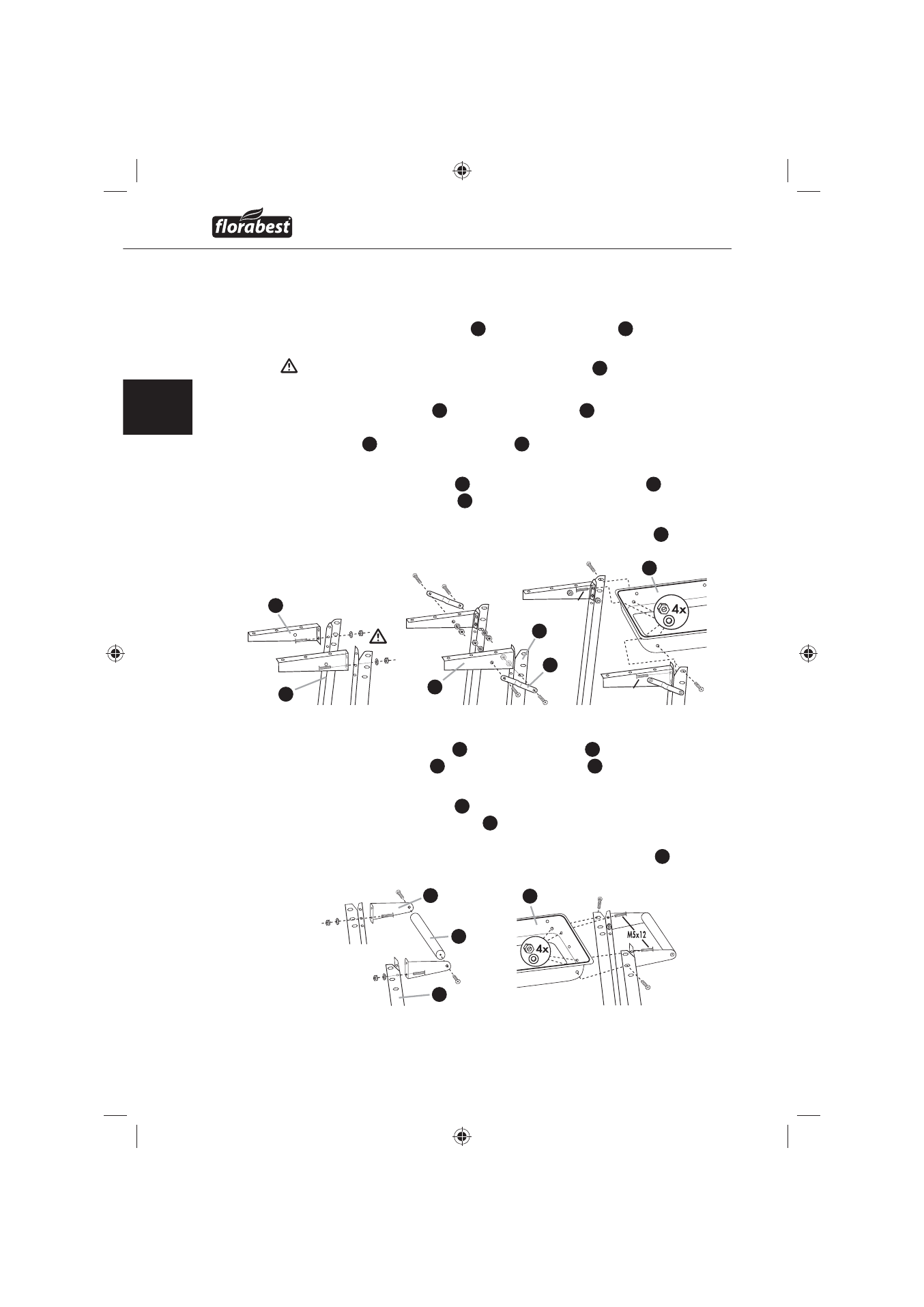

Paşii pentru montare
Pasul 1
Prindeţi suporturile de aşezare ♦ 15 cu picioarele pentru roţi 14 cu ajutorul
şaibelor de aşezare Ø5.4, al şuruburilor M5x10 şi al piuliţelor M5.
Reţineţi că doar gaura de jos a suportului de aşezare 15 se utilizează
pentru înşurubat.
Fixaţi barele de întărire ♦ 16 cu picioarele pentru roţi 14 cu ajutorul şaibelor
de aşezare Ø5.4, al şuruburilor M5x10 şi al piuliţelor M5. Fixaţi barele
de întărire
16 cu suporturile de aşezare 15 cu ajutorul şaibelor de aşezare
Ø5.4, al şuruburilor M5x10 şi al piuliţelor M5.
Montaţi picioarele pentru roţi ♦ 14 cu suporturile de aşezare montate 15 în
stânga vasului pentru cărbuni 6 cu ajutorul şaibelor de aşezare Ø5.4, al celor
două şuruburilor M5x12, al celor două şuruburilor M5x10 şi al piuliţelor M5.
Pentru aceasta este necesară gaura de sus a picioarele pentru roţi
14 .
M5x10
M5x10
M5x12
M5x12
Pasul 2
Montaţi suportul mânerului ♦ 8 şi barele de susţinere 9 în modul descris la
pasul 1. Fixaţi mânerul 7 între suporturile de mâner 8 şi înşurubaţi-le bine
cu holşuruburile Ø4x10.
Montaţi barele de susţinere ♦ 9 împreună cu mânerul montat, în partea
dreaptă a vasului pentru cărbuni 6 cu ajutorul şuruburilor M5x12, al
şaibelor de aşezare Ø5.4, al şuruburilor M5x10 şi al piuliţelor M5.
Pentru aceasta este necesară gaura de sus a barelor de susţinere
9 .
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
