Монтаж
FGW 84 A1
BG

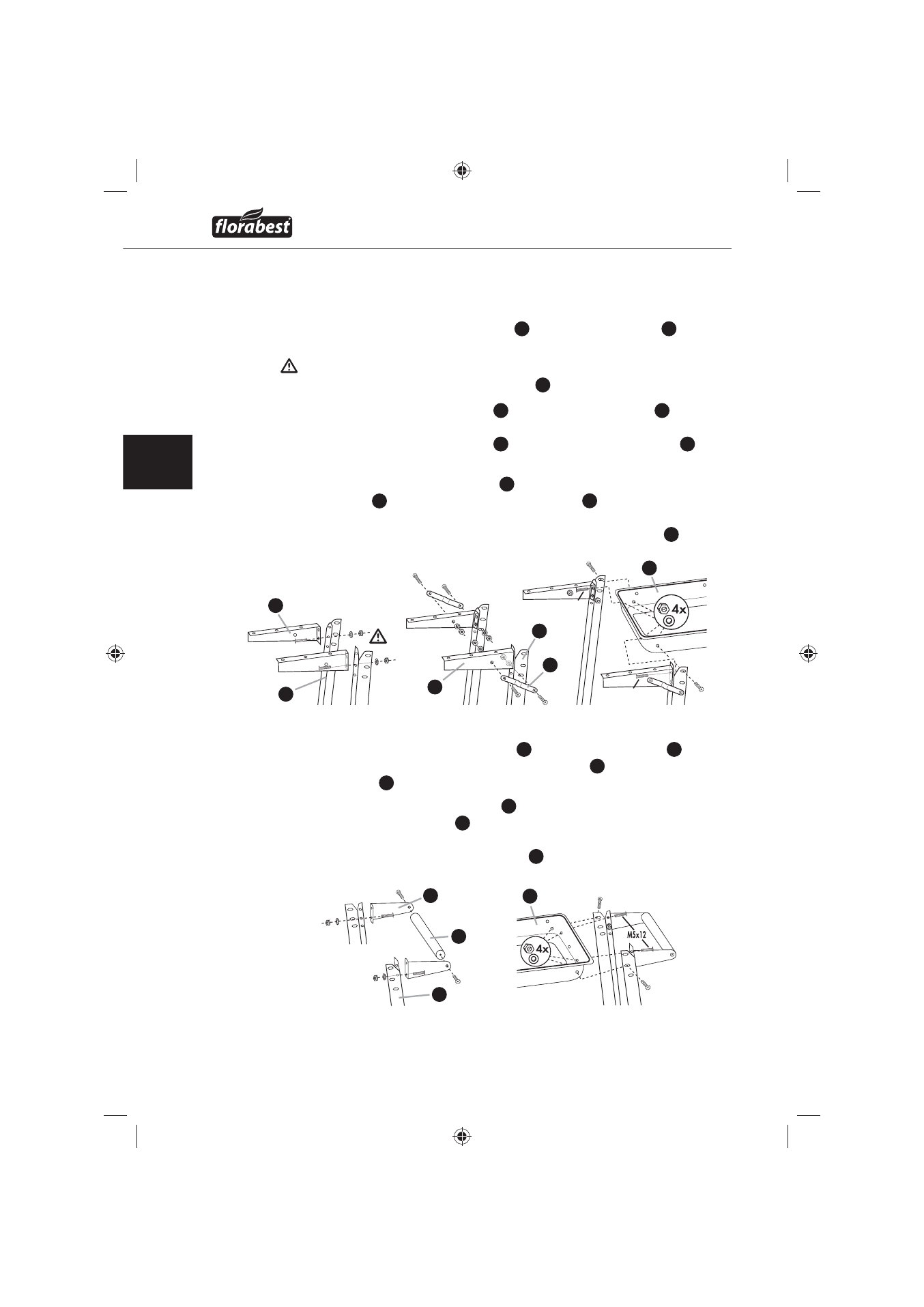

Монтажни стъпки
Стъпка 1
Съединете държачите за поставката
♦
15
с краката за колелата
14
посредством подложни шайби Ø 5,4, винтове M5x10 и гайки M5.
Обърнете внимание на това, че за завинтването се използва само
долната дупка в държача за поставката
15
.
Закрепете усилващите разпънки
♦
16
към краката за колелата
14
посредством подложни шайби Ø 5,4, винтове M5x10 и гайки M5.
Закрепете усилващите разпънки
16
към държачите за поставката
15
посредством подложни шайби Ø 5,4, винтове M5x10 и гайки M5.
Монтирайте краката за колелата
♦
14
с монтираните държачи за
поставката
15
отляво на тавичката за въглищата
6
посредством под-
ложни шайби Ø 5,4, 2 винта M5x12, 2 винта M5x10 и гайки M5.
За тази цел се използва горната дупка на краката за колелата
14
.
M5x10
M5x10
M5x12
M5x12
Стъпка 2
Монтирайте държачите за дръжката
♦
8
и неподвижните крака
9
,
както е описано в стъпка 1. Фиксирайте дръжката
7
между държачите
за дръжката
8
и я завинтете здраво с винтове за дърво Ø 4x10.
Монтирайте неподвижните крака
♦
9
с монтираната дръжка отдясно
на тавичката за въглищата
6
посредством винтове M5 x 12, подложни
шайби Ø 5,4, винтове M5 x 10 и гайки M5. За тази цел се използва
горната дупка на неподвижните крака
9
.
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
