Montage
FGW 84 A1
DE
AT
CH

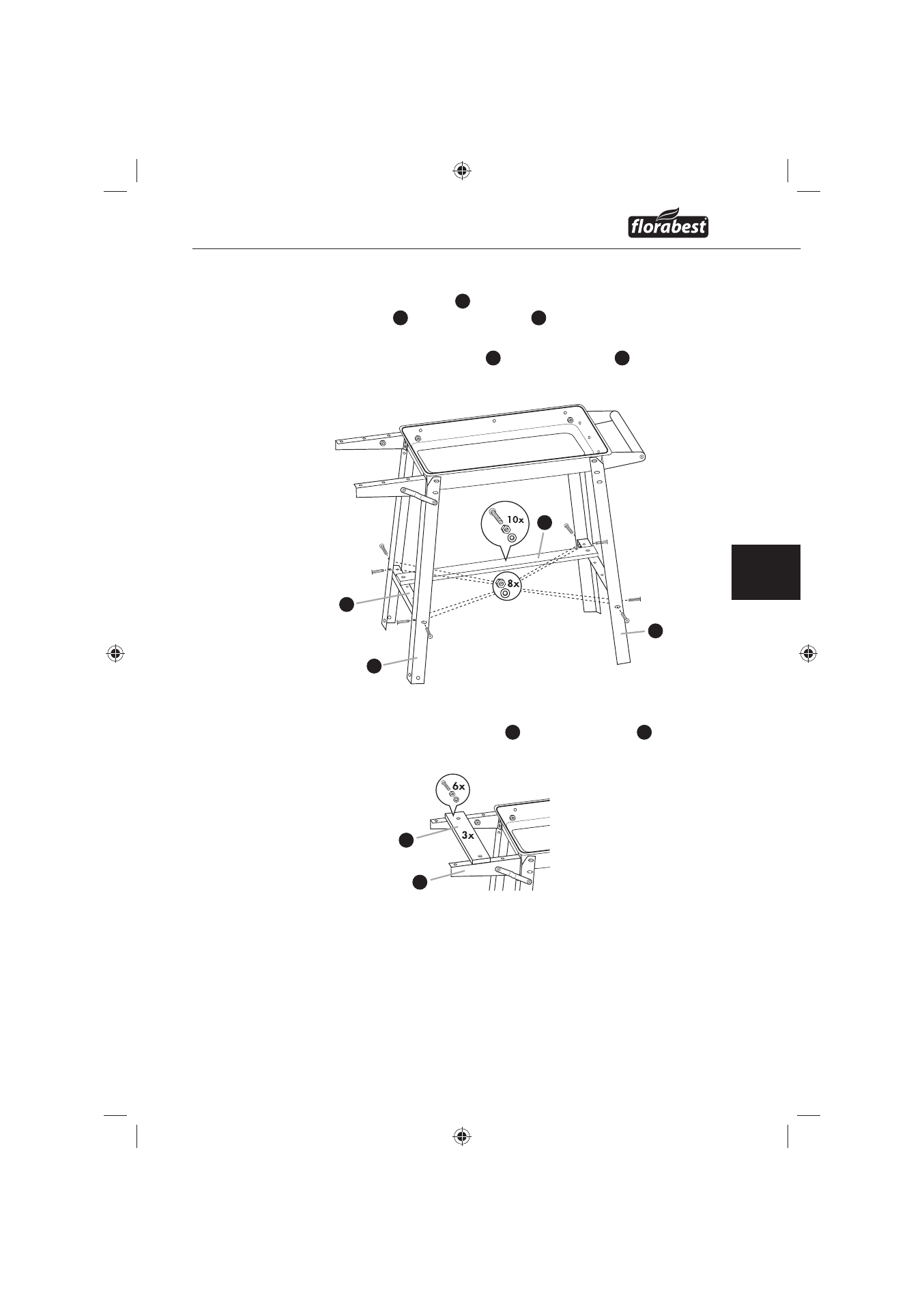

Schritt 3
Setzen Sie die Querstreben ♦ 10 , mit den 5 Löchern nach oben, zwischen
den Radstreben 14 und den Standstreben 9 . Verschrauben Sie diese
mittels Unterlegscheiben Ø5.4, M5x10-Schrauben und Muttern M5.
Fixieren Sie die fünf Ablagebretter ♦ 11 auf den Querstreben 10 . Verschrauben
Sie diese mittels Unterlegscheiben Ø5.4, M5x12-Schrauben und Muttern M5.
Schritt 4
Montieren Sie die drei Ablagebretter ♦ 17 auf die Ablagehalter 15 mittels
Unterlegscheiben Ø5.4, M5x12-Schrauben und Muttern M5.
10
14
11
9
17
15
