Συναρμολόγηση
FGW 84 A1
GR
CY

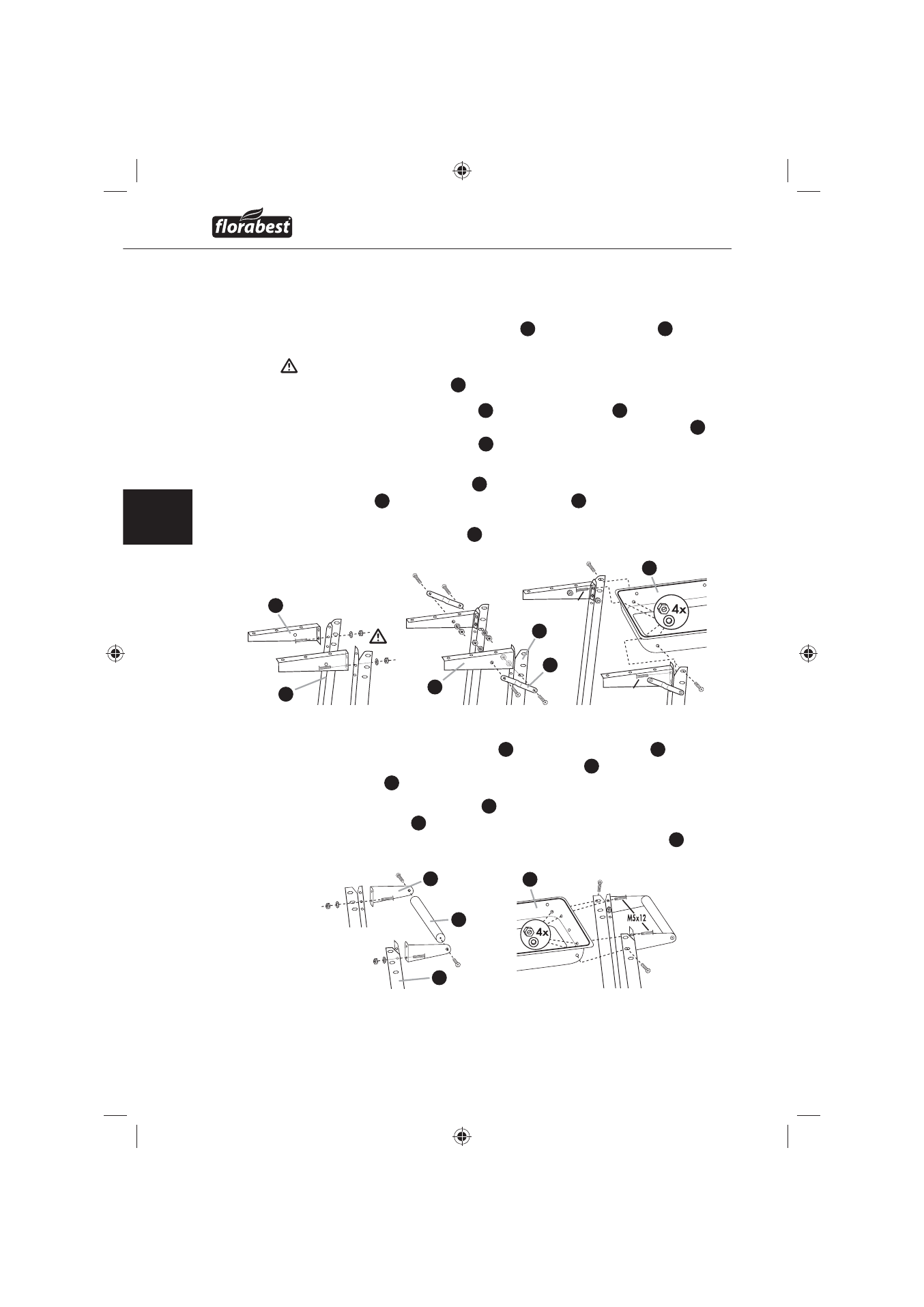

Βήματα συναρμολόγησης
Βήμα 1
Συνδέστε τις συγκρατήσεις εναπόθεσης
♦
15
με τις δοκίδες τροχών
14
μέσω
ροδελών Ø5.4, βιδών M5x10 και παξιμαδιών M5.
Παρακαλούμε προσέξτε ότι θα χρησιμοποιείτε μόνο την κάτω οπή της
συγκράτησης εναπόθεσης
15
για την κοχλίωση.
Στερεώστε τις δοκίδες ενίσχυσης
♦
16
με τις δοκίδες τροχών
14
μέσω ροδελών
Ø5,4, βιδών M5x10 και παξιμαδιών M5. Στερεώστε τις δοκίδες ενίσχυσης
16
με τις συγκρατήσεις εναπόθεσης
15
μέσω ροδελών Ø5,4, βιδών M5x10 και
παξιμαδιών M5.
Μοντάρετε τις δοκίδες τροχών
♦
14
με τις συναρμολογημένες συγκρατήσεις
εναπόθεσης
15
αριστερά στη λεκάνη κάρβουνου
6
μέσω ροδελών Ø5,4,
2 βιδών M5x12, 2 βιδών M5x10 και παξιμαδιών M5. Εδώ απαιτείται η
άνω οπή των δοκίδων τροχών
14
.
M5x10
M5x10
M5x12
M5x12
Βήμα 2
Μοντάρετε τις συγκρατήσεις λαβής
♦
8
και τις δοκίδες στήριξης
9
, όπως
περιγράφεται στο Βήμα 1. Σταθεροποιείστε τη λαβή
7
μεταξύ των συγκρα-
τήσεων λαβών
8
και βιδώστε τη λαβή γερά με τις ξύλινες βίδες Ø4x10.
Μοντάρετε τις δοκίδες στήριξης
♦
9
με τη μονταρισμένη λαβή δεξιά στη
λεκάνη κάρβουνου
6
μέσω βιδών M5x12, ροδελών Ø5,4, βιδών M5x10
και παξιμαδιών M5. Εδώ απαιτείται η άνω οπή των δοκίδων στήριξης
9
.
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
