32
Montajul
FGW 84 A1
RO

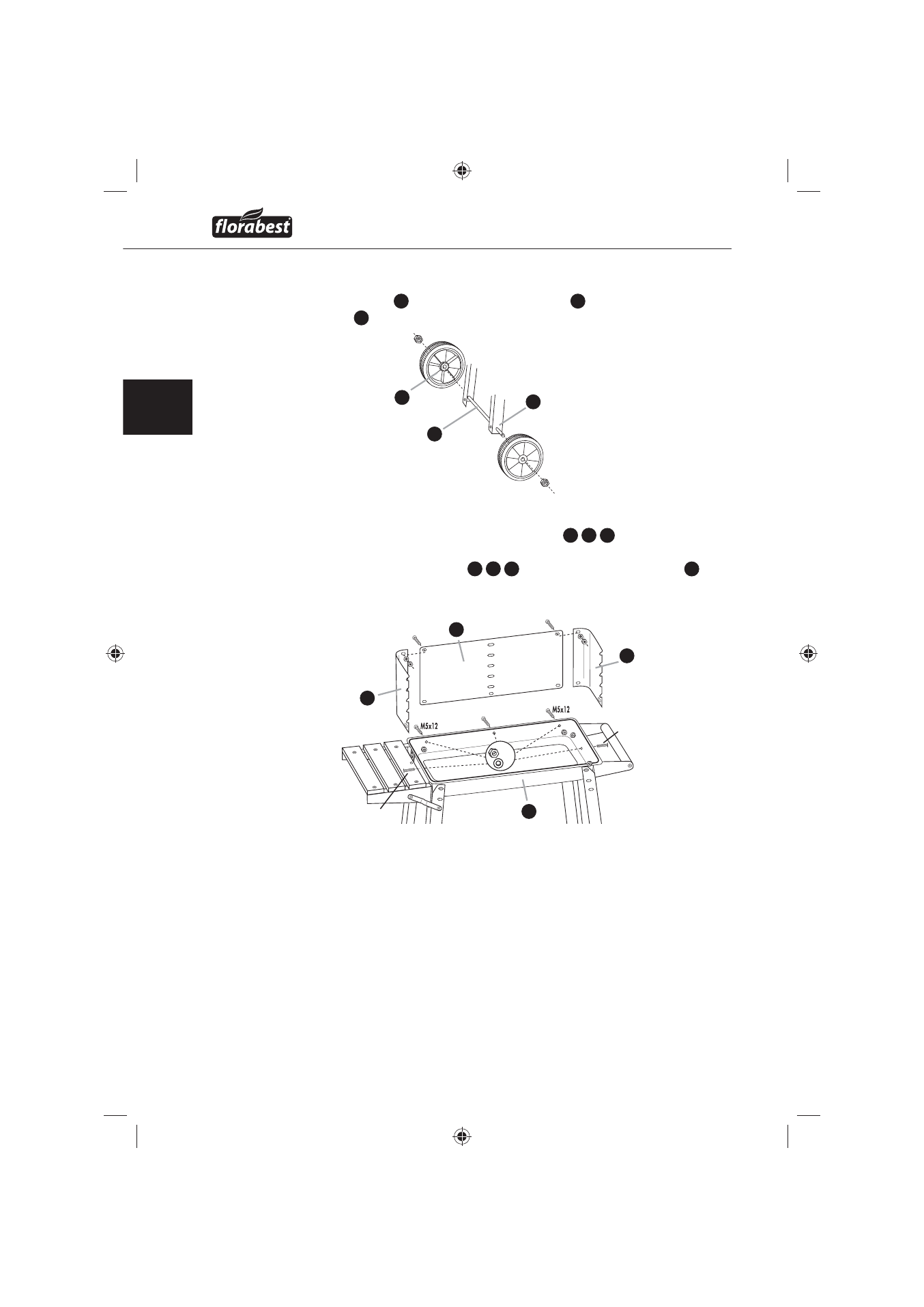

Pasul 5
Introduceţi axul ♦ 13 prin alezajul din butucul roţii 14 şi asiguraţi roţile
montate 12 cu piuliţele M8.
Pasul 6
Fixaţi componentele de protecţie contra vântului ♦ 2 3 4 cu 2 şuruburi
M5x10, cu şaibele de aşezare Ø5.4 şi piuliţele M5 (numai sus). Apoi
înşurubaţi aceste componente
2 3 4 pe interior la vasul de cărbuni 6
cu şaibele de aşezare Ø5.4, cu cele 2 şuruburi M5x12, cu cele 3 şuruburi
M5x10 şi cu piuliţele M5.
5x
M5x10
M5x10
M5x10
M5x10
M5x10
12
13
14
2
3
4
6
