Montaža
FGW 84 A1
HR

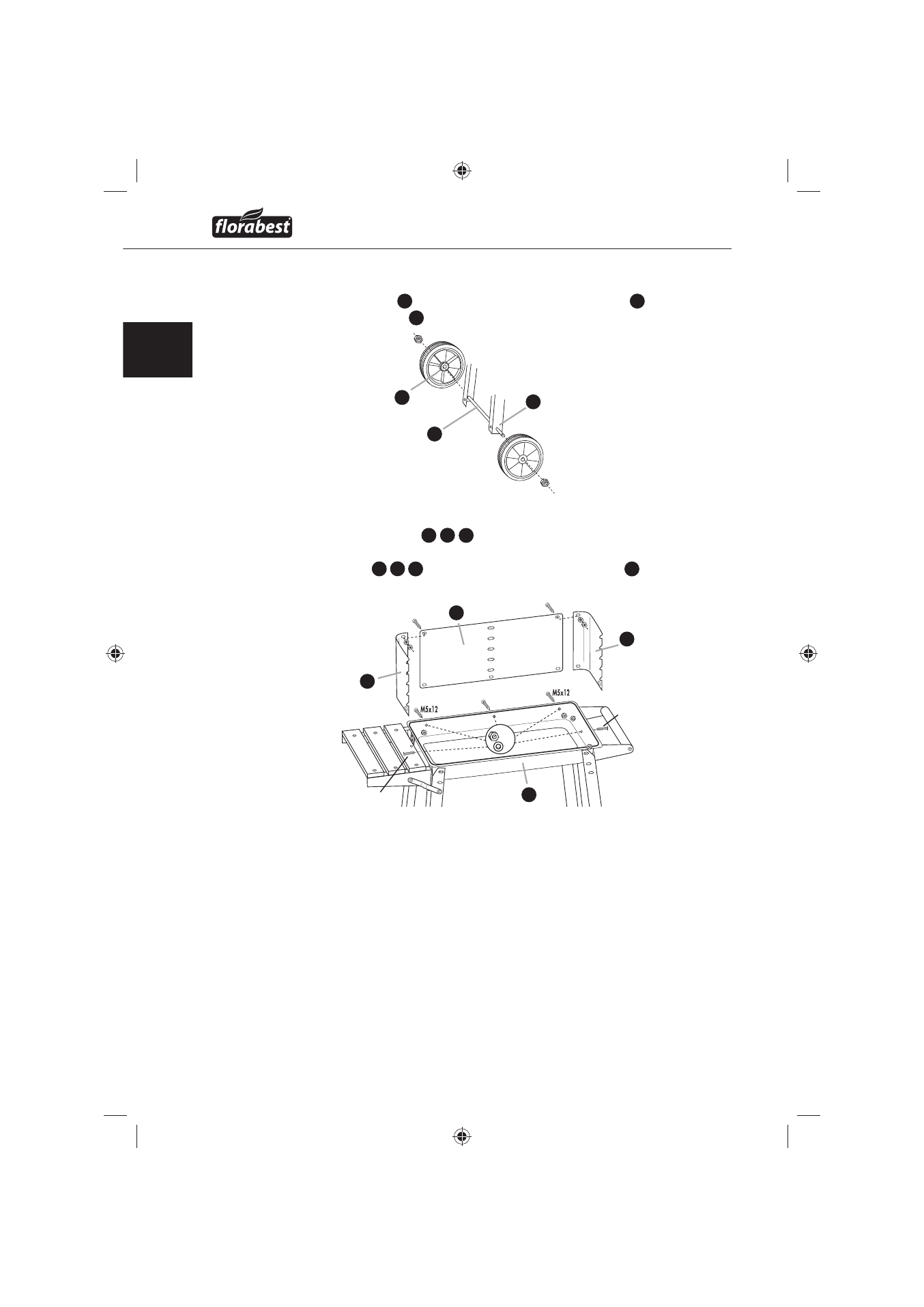

Korak 5
Postavite osovinu
♦
13
kroz donje otvore potpornjaka za kotače
14
i osigurajte
postavljene kotače
12
uz pomoć samoosiguravajućih matica M8.
Korak 6
Učvrstite vjetrobrane
♦
2
3
4
pomoću 2 M5x10 vijka, podložnih
pločica Ø5.4 i matica M5 (samo gore). Nakon toga vijčano učvrstite
vjetrobrane
2
3
4
sa unutrašnje strane na zdjeli za ugalj
6
uz pomoć
podložnih pločica Ø5.4, 2 M5x12 vijka, 3 M5x10 vijka i matica M5.
5x
M5x10
M5x10
M5x10
M5x10
M5x10
12
13
14
2
3
4
6
