56
Συναρμολόγηση
FGW 84 A1
GR
CY

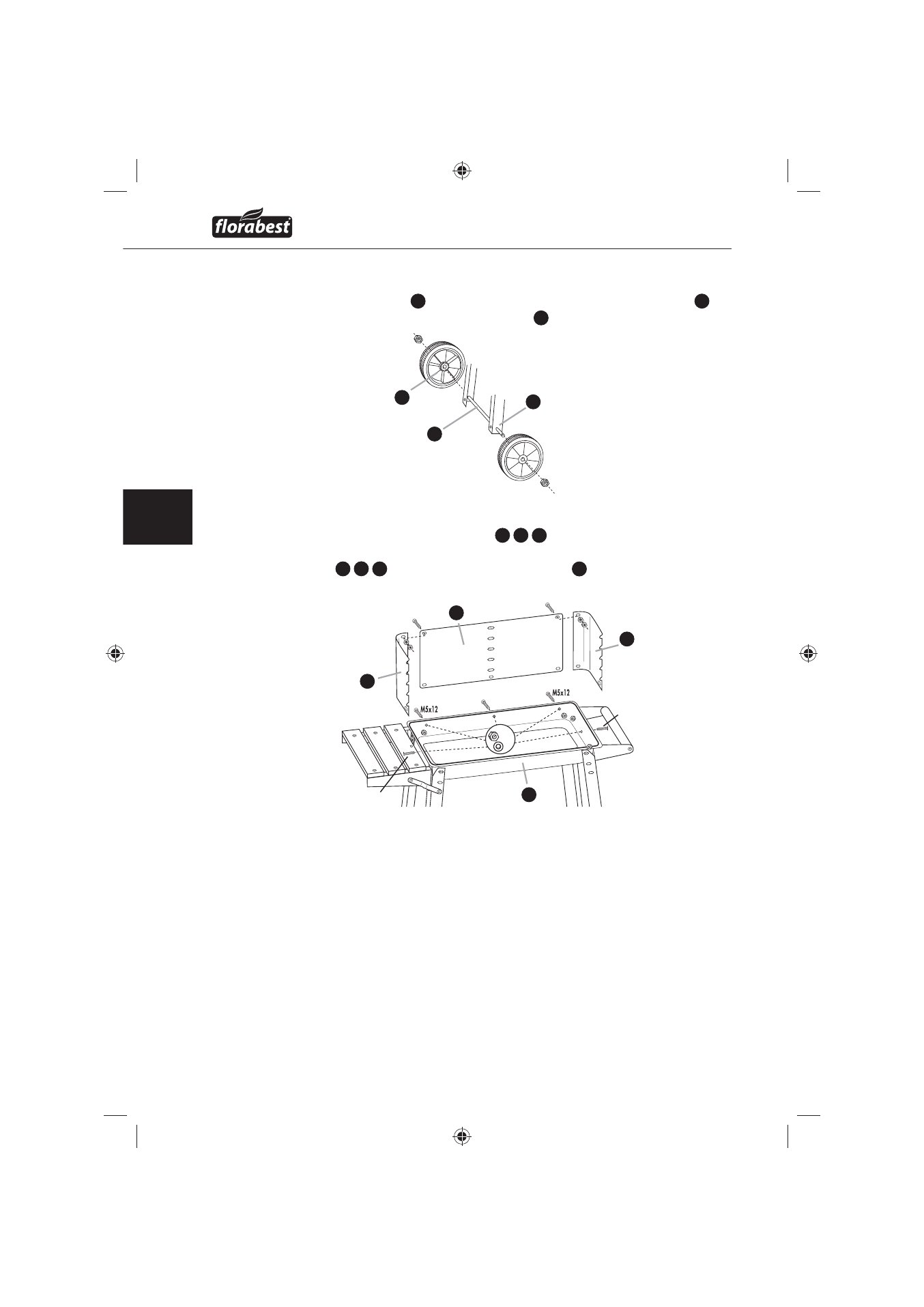

Βήμα 5
Εισάγετε τον άξονα ♦ 13 μέσα από τις κάτω διατρήσεις των δοκίδων τροχών 14
και ασφαλίστε τους τοποθετημένους τροχούς 12 με τα παξιμάδια ασφαλείας M8.
Βήμα 6
Στηρίξτε τα αντιανεμικά καλύμματα ♦ 2 3 4 με 2 βίδες M5x10, ροδέλες
Ø5,4 και παξιμάδια M5 (μόνο επάνω).Μετά βιδώστε τα αντιανεμικά καλύμ-
ματα
2 3 4 από μέσα στη λεκάνη κάρβουνου 6 μέσω ροδελών Ø5,4,
2 βιδών M5x12, 3 βιδών M5x10 και παξιμαδιών M5.
5x
M5x10
M5x10
M5x10
M5x10
M5x10
12
13
14
2
3
4
6
