55
Συναρμολόγηση
FGW 84 A1
GR
CY

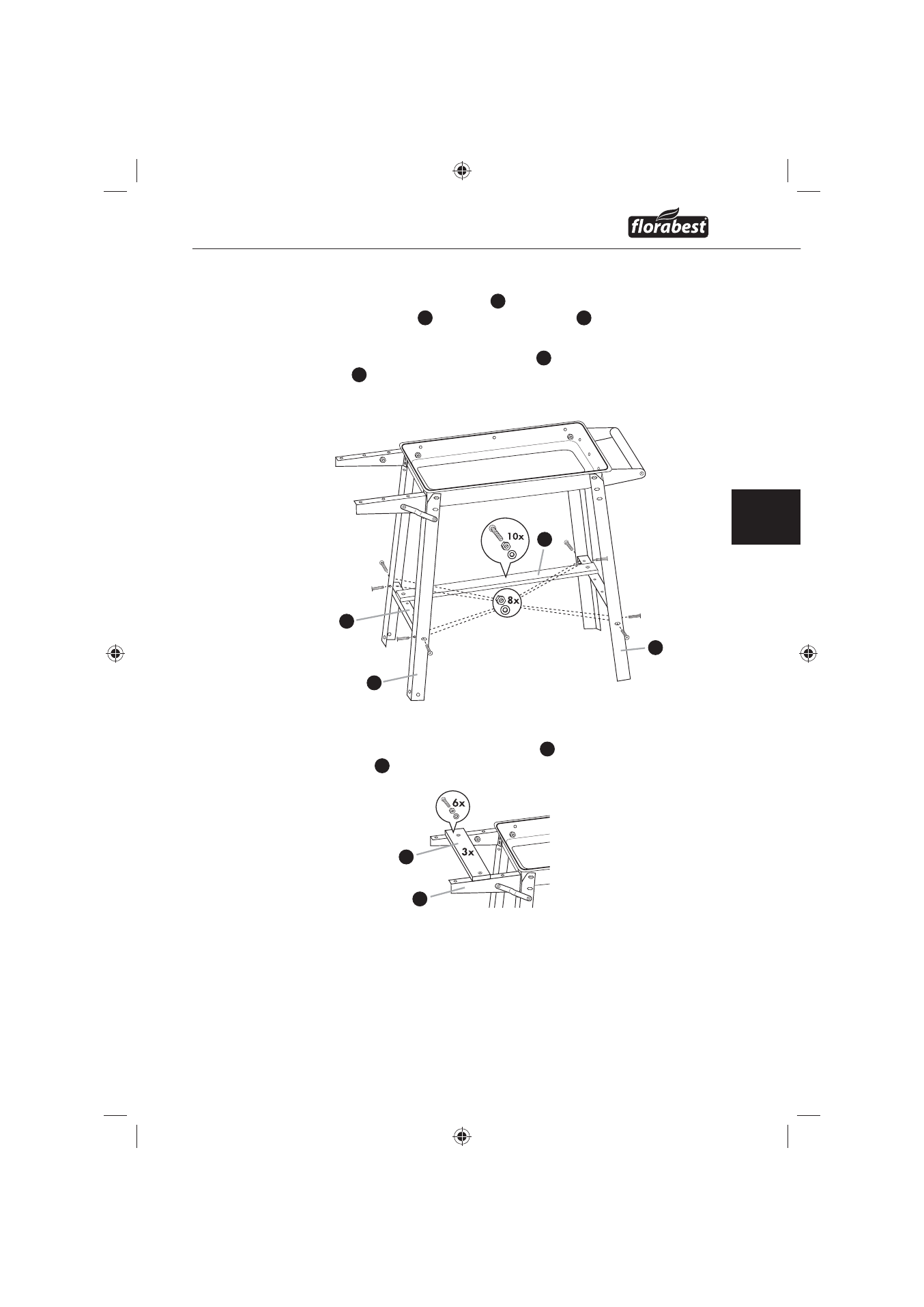

Βήμα 3
Τοποθετήστε τις εγκάρσιες δοκίδες ♦ 10 , με τις 5 οπές προς τα επάνω, μεταξύ
των δοκίδων τροχών 14 και των δοκίδων στήριξης 9 . Βιδώστε τις μέσω
ροδελών Ø5,4, βιδών M5x10 και παξιμαδιών M5.
Στερεώστε τις πέντε επιφάνειες εναπόθεσης ♦ 11 επάνω στις εγκάρσιες
δοκίδες 10 . Βιδώστε τις μέσω ροδελών Ø5,4, βιδών M5x12 και παξιμα-
διών M5.
Βήμα 4
Μοντάρετε τις τρεις επιφάνειες εναπόθεσης ♦ 17 επάνω στις συγκρατήσεις
εναπόθεσης 15 μέσω ροδελών Ø5,4, βιδών M5x12 και παξιμαδιών M5.
10
14
11
9
17
15
