Seite 68
66
Montage
FGW 84 A1
DE
AT
CH

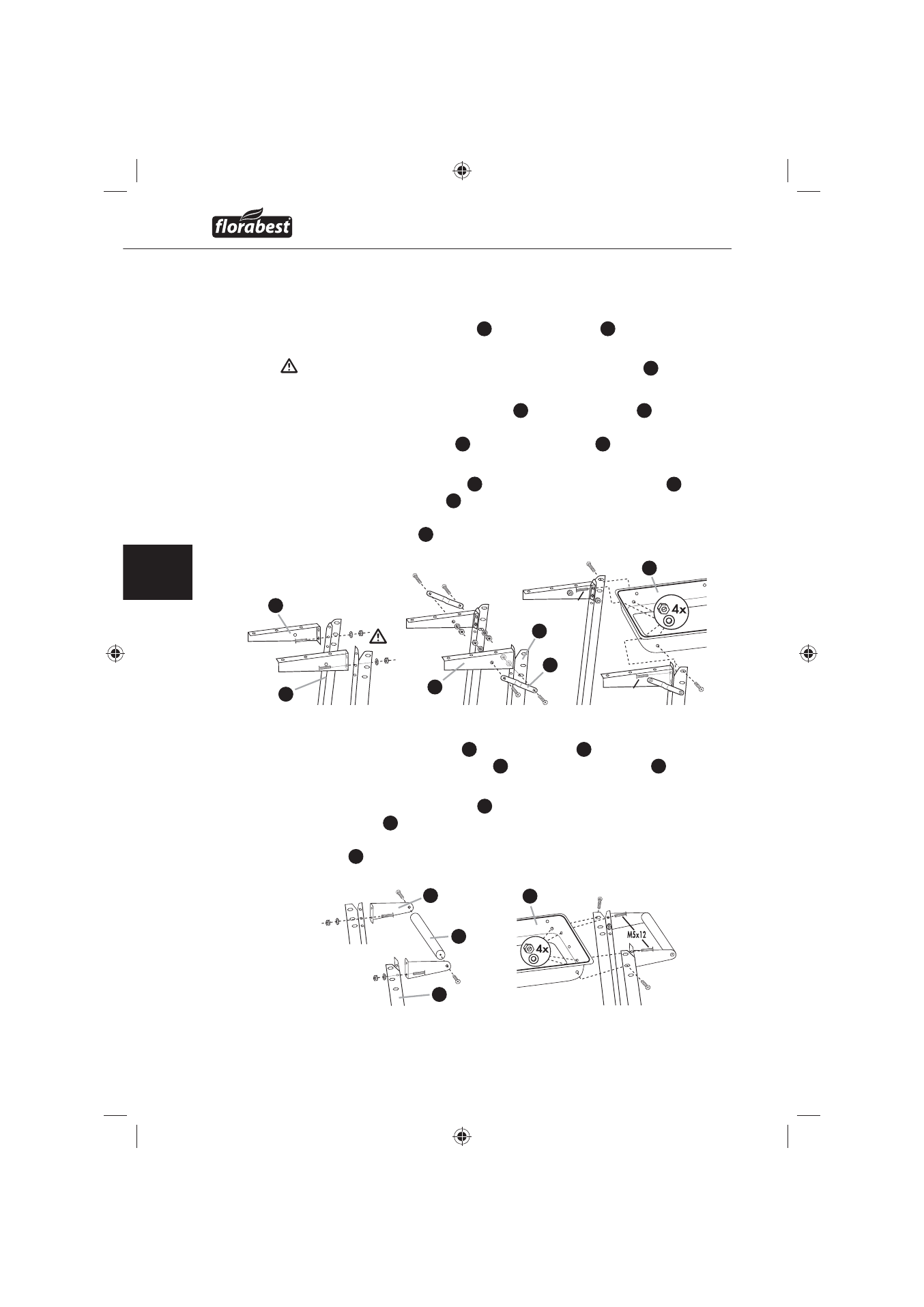

Montageschritte
Schritt 1
Verbinden Sie die Ablagehalter
♦
15
mit den Radstreben
14
mittels Unterleg-
scheiben Ø5.4, M5x10-Schrauben und Muttern M5.
Beachten Sie bitte, dass nur das untere Loch des Ablagehalters
15
zum
Verschrauben benutzt wird.
Befestigen Sie die Verstärkungsstreben
♦
16
mit den Radstreben
14
mittels
Unterlegscheiben Ø5.4, M5x10-Schrauben und Muttern M5. Befestigen
Sie die Verstärkungsstreben
16
mit den Ablagehaltern
15
mittels Unterleg-
scheiben Ø5.4, M5x10-Schrauben und Muttern M5.
Montieren Sie die Radstreben
♦
14
mit den montierten Ablagehaltern
15
links an die Kohleschüssel
6
mittels Unterlegscheiben Ø5.4, 2 M5x12-
Schrauben, 2 M5x10-Schrauben und Muttern M5. Hierfür wird das obere
Loch der Radstreben
14
benötigt.
M5x10
M5x10
M5x12
M5x12
Schritt 2
Montieren Sie die Griff halter
♦
8
und Standstreben
9
, wie in Schritt 1
beschrieben. Fixieren Sie den Griff
7
zwischen den Griff haltern
8
und
schrauben Sie diesen mittels Ø4x10-Holzschrauben fest.
Montieren Sie die Standstreben
♦
9
mit dem montierten Griff rechts an die
Kohleschüssel
6
mittels M5 x 12-Schrauben, Unterlegscheiben Ø5.4, M5
x 10-Schrauben und Muttern M5. Hierfür wird das obere Loch der Stand-
streben
9
benötigt.
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
