68
Montage
FGW 84 A1
DE
AT
CH

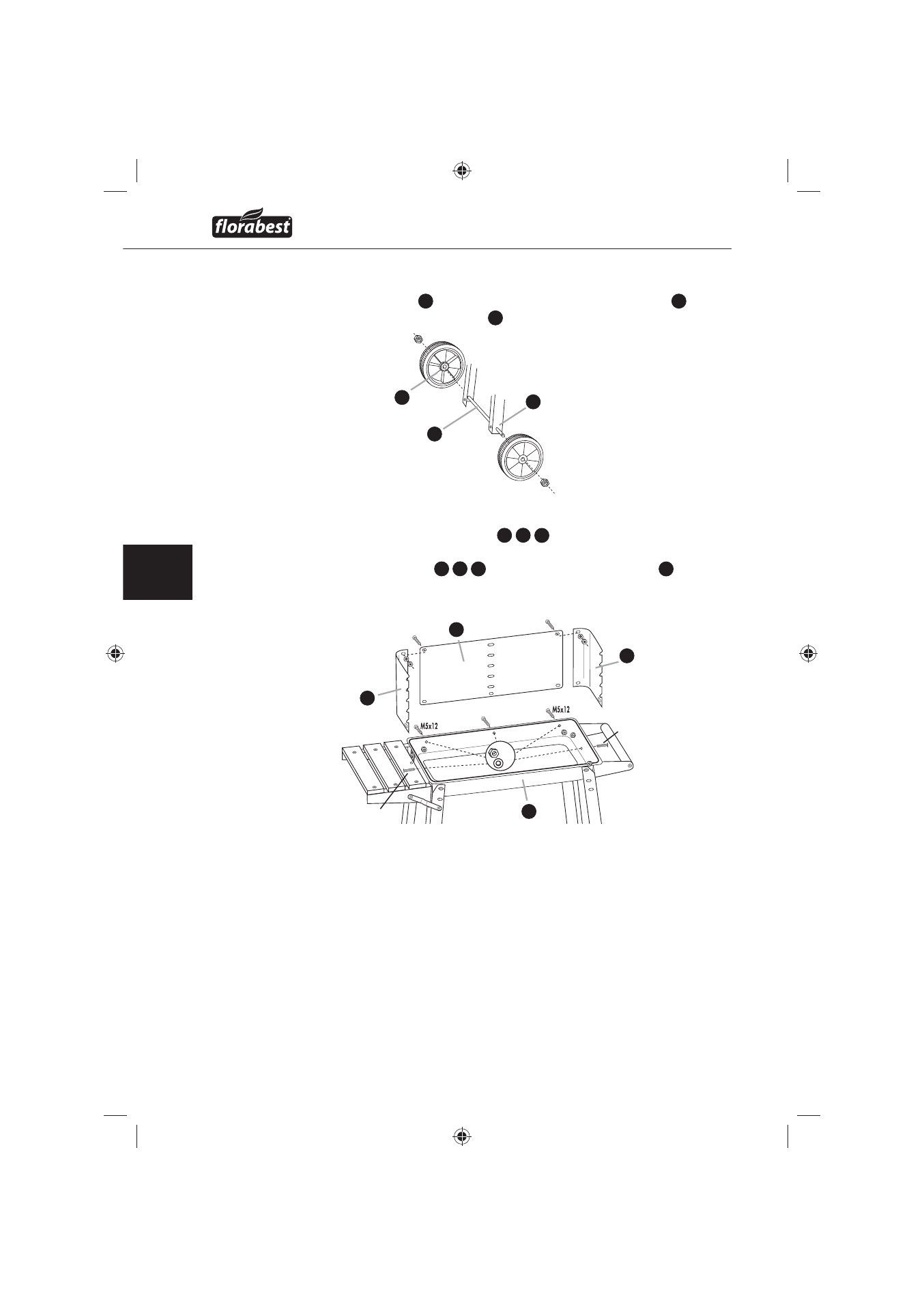

Schritt 5
Führen Sie die Achse ♦ 13 durch die unteren Bohrungen der Radstreben 14 und
sichern Sie die aufgesetzten Räder 12 mit den selbstsichernden Muttern M8.
Schritt 6
Befestigen Sie die Windschutzteile ♦ 2 3 4 mit 2 M5x10-Schrauben,
Unterlegscheiben Ø5.4 und Muttern M5 (nur oben). Danach verschrauben
Sie die Windschutzteile
2 3 4 von innen an der Kohleschüssel 6 mittels
Unterlegscheiben Ø5.4, 2 M5x12-Schrauben, 3 M5x10-Schrauben und
Muttern M5.
5x
M5x10
M5x10
M5x10
M5x10
M5x10
12
13
14
2
3
4
6
