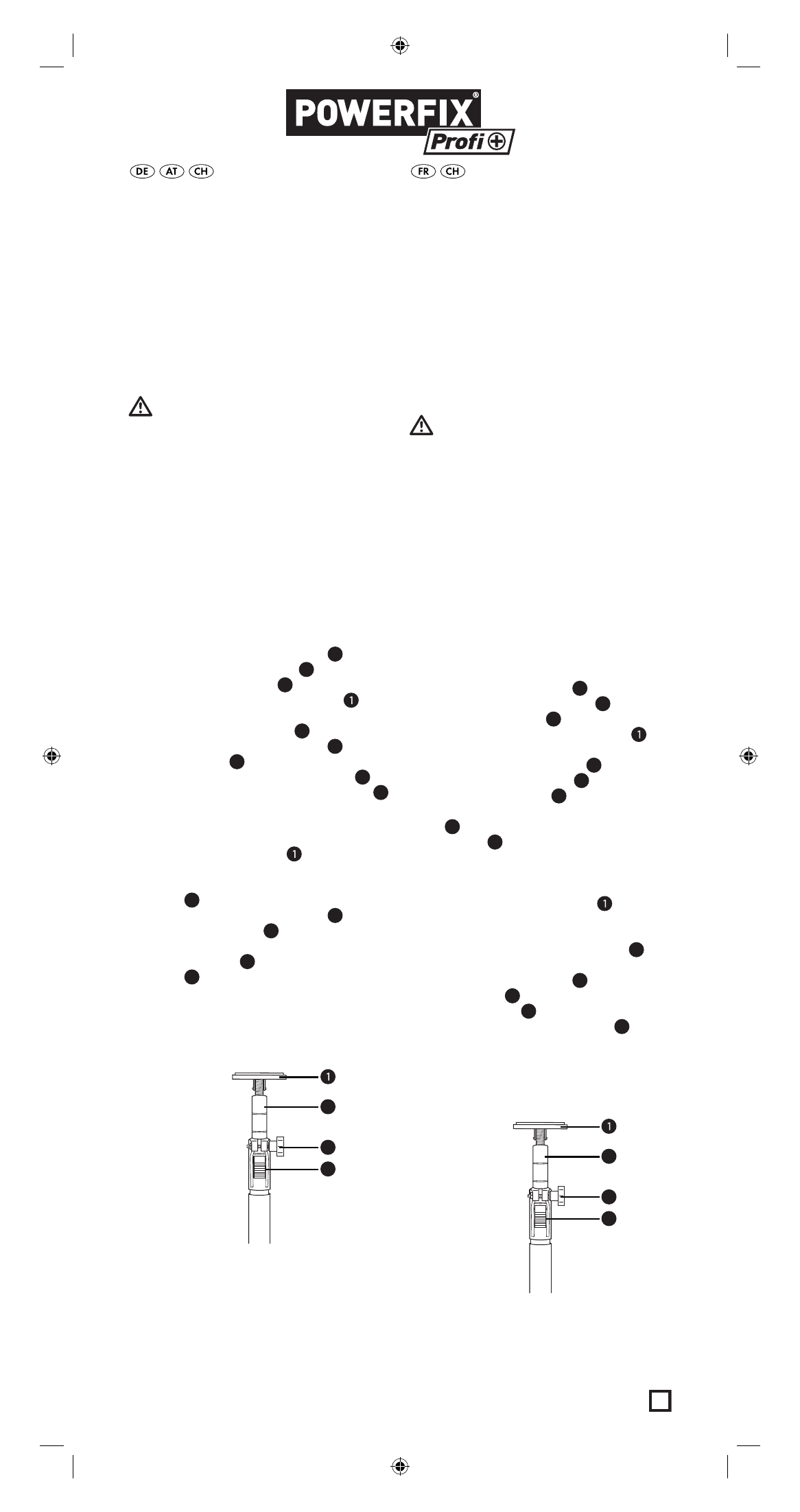

Montagestütze PTS 60 A1
Lesen Sie die Anleitung vor der ersten Verwen-
dung aufmerksam durch und heben Sie diese
für den späteren Gebrauch auf. Händigen Sie
bei Weitergabe der Stütze an Dritte auch die
Anleitung aus.
• Belastbarkeit bei einem Winkel von 65°:
max. 20 kg
• Belastbarkeit bei einem Winkel von 90°:
max. 60 kg
• Stufenlos ausziehbar von ca. 160 bis 290 cm
Achtung! Verletzungsgefahr!
• Stütze nur zur kurzzeitigen Montage verwen-
den (nicht zur dauerhaften Abstützung von
Decken, Balken etc.)!
• Die Sicherungsschraube muss unter Last fest
angezogen sein!
• Nur auf sauberem, rutschfestem Untergrund
und bei sicherem Stand einsetzen!
• Bei zu starkem Druck kann die Stütze oder
das Abstützmaterial beschädigt werden.
• Maximale Belastbarkeit beachten!
• Vor jedem Gebrauch auf einwandfreien
technischen Zustand überprüfen!
• Nicht unter abgestützter Last aufhalten!
Gebrauch
1. Lösen Sie die Sicherungsschraube 3 .
2. Halten Sie den Arretierhebel 4 gedrückt.
3. Schieben Sie die Stange 2 auf die erforderli-
che Höhe aus, bis das Gummipolster unter
der abzustützenden Last sitzt.
4. Lassen Sie den Arretierhebel 4 los und achten
Sie darauf, dass der Arretierhebel 4 in eine
Nut der Stange 2 einrastet.
5. Schrauben Sie die Sicherungsschraube 3
wieder fest, um die Rastung an der Stange 2
zu sichern.
6. Zur Feineinstellung drehen Sie die gesamte
Stütze gegen den Uhrzeigersinn, um das
Gewinde der Gummipolster
herauszudrehen.
7. Um die Stütze wieder zu lösen, drehen Sie die
gesamte Stütze im Uhrzeigersinn, bis sich die
Stange
2 etwas gelockert hat.
8. Lösen Sie die Sicherungsschraube 3 .
9. Halten Sie die Stange 2 mit einer Hand fest.
Drücken und halten Sie mit der anderen Hand
den Arretierhebel
4 und schieben Sie die
Stange 2 wieder ein.
Reinigen Sie die Stütze mit einer Bürste oder
einem leicht feuchten Tuch.
Lagern Sie die Stütze an einem trockenen Ort.
Die Stütze ist wartungsfrei.
2
3
4
Bras de montage télescopique
PTS 60 A1
Lisez attentivement le mode d‘emploi avant la
première utilisation et conservez-le en vue d‘un
usage ultérieur. En cas de transfert à un tiers,
veuillez également lui remettre le mode d‘emploi.
• Charge admissible à un angle de 65°:
max. 20 kg
• Capacité admissible à un angle de 90°:
max. 60 kg
• Extension télescopique en continu d’env. 160
à 290 cm
Attention ! Risque d’accident !
• Utilisez l’étai uniquement dans le cadre d’une
installation temporaire (ne pas utiliser pour
l’étaiement permanent de plafonds, poutres, etc.)!
• La vis de sécurité doit être fermement serrée
sous charge !
• Utilisez uniquement sur une surface propre et
non glissante et lorsque l’étai est installé de
manière stable !
• En cas de charge trop forte, l’étai ou ses com-
posants peuvent être endommagés.
• Respecter la charge admissible maximale!
• Avant chaque utilisation, vérifi er l’intégrité
technique de l’étai!
• Ne vous attardez pas sous la charge étayée !
Usage
1. Desserrez la vis de sécurité 3 .
2. Maintenez le levier de blocage 4 serré.
3. Faites coulisser la barre 2 à la hauteur requise,
jusqu’à ce que le patin en caoutchouc se
trouve sous la charge à étayer.
4. Relâchez le levier de blocage 4 et veillez à
ce que le levier de blocage 4 s’insère dans
une rainure de la barre 2 .
5. Vissez à nouveau fermement la vis de sécu-
rité 3 pour sécuriser le perçage au niveau
de la barre 2 .
6. Pour procéder à un réglage plus précis, tour-
nez l’ensemble de l’étai dans le sens contraire
des aiguilles d’une montre, pour dévisser le
fi letage du patin en caoutchouc
.
7. Pour desserrer à nouveau l’étai, faites tourner
l’ensemble de l’étai dans le sens des aiguilles
d’une montre, jusqu’à ce que la barre
2 se
soit un peu relâchée.
8. Desserrez la vis de sécurité 3 .
9. Tenez la barre 2 d’une main. Appuyez sur le
levier de blocage 4 et tenez-le avec l’autre
main et insérez à nouveau la barre 2 .
Nettoyez l’étai avec une brosse ou un chiff on
légèrement humide.
Veillez à entreposer l’étai dans un endroit sec.
L’étai ne nécessite pas de maintenance.
2
3
4
1
