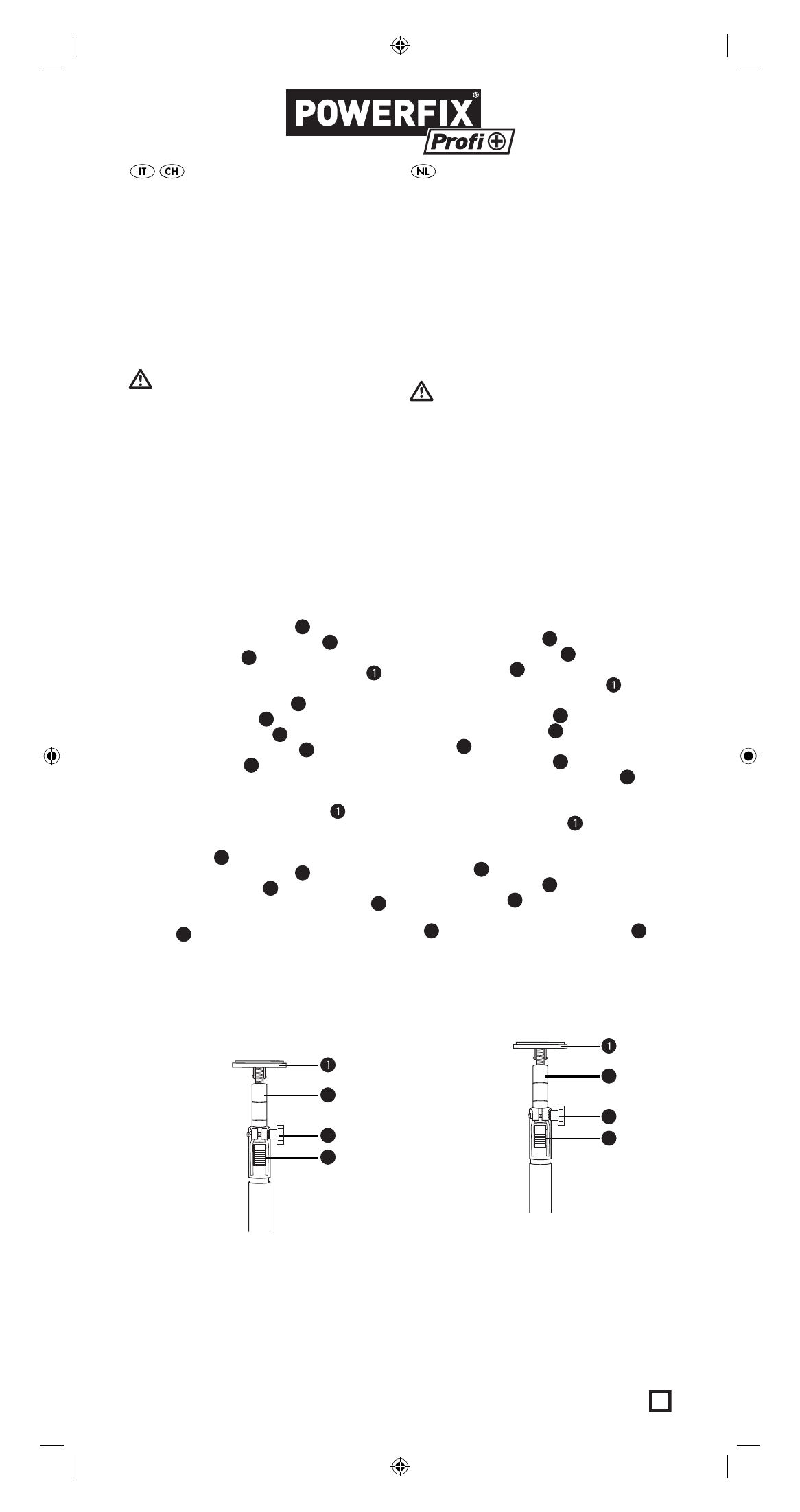

Powerfix PTS 60 A1 - Handbuch (Seite 2)

Supporto telescopico per
montaggio PTS 60 A1
Leggere attentamente il manuale prima del primo
impiego e conservarlo per un successivo utilizzo.
In caso di cessione del montante a terzi cedere
anche il manuale.
• Portata con angolo di 65°: max. 20 kg
• Portata con angolo di 90°: max. 60 kg
• Estraibile in continuo da ca. 160 a 290 cm
Attenzione! Pericolo di lesioni!
• Utilizzare il puntello solo per il montaggio a
breve termine (non per il sostegno permanente
di soffi tti, travi, ecc.)!
• La vite di fi ssaggio deve essere avvitata salda-
mente sotto carico!
• Collocare solo su sottofondo pulito, antisdruc-
ciolo e in posizione sicura!
• In caso di forte pressione, il puntello o il mate-
riale di sostegno potrebbe danneggiarsi.
• Rispettare la portata massima!
• Prima dell’impiego controllare il perfetto stato
del dispositivo!
• Non sostare sotto carichi pendenti!
Uso
1. Allentare la vite di fi ssaggio 3 .
2. Tenere premuta la leva di arresto 4 .
3. Spingere la barra 2 all’altezza necessaria,
fi no a posizionare il cuscinetto di gomma
sotto il peso da sostenere.
4. Rilasciare la leva di arresto 4 e assicurarsi
che la leva di arresto 4 si inserisca in una
scanalatura della barra 2 .
5. Riavvitare la vite di fi ssaggio 3 per fi ssare il
blocco sulla barra 2 .
6. Per una regolazione fi ne, ruotare tutto il
montante in senso antiorario, per estrarre la
fi lettatura del cuscinetto di gomma
.
7. Per allentare nuovamente il montante, ruotare
tutto il montante in senso orario, fi no ad allen-
tare la barra
2 .
8. Allentare la vite di fi ssaggio 3 .
9. Tenere ferma la barra 2 con una mano.
Premere e tenere premuta la leva di arresto 4
con l’altra mano e spingere nuovamente la
barra
2 all’interno.
Pulire il puntello di montaggio con una spazzola
o un panno leggermente inumidito.
Collocare il puntello di montaggio in un luogo
asciutto.
Il puntello di montaggio non necessita di
manutenzione.
2
3
4
Montagesteun PTS 60 A1
Lees de gebruiksaanwijzing voor het eerste
gebruik aandachtig door en bewaar deze voor
toekomstige raadpleging. Geef ook de gebruiks-
aanwijzing mee als u de steun doorgeeft aan
derden.
Belastbaarheid bij een hoek van 65°: max. 20 kg
Belastbaarheid bij een hoek van 90°: max. 60 kg
Traploos uittrekbaar van ca. 160 tot 290 cm
Let op! Letselgevaar!
• Steun alleen gebruiken voor kortstondige
montage (niet voor duurzaam stutten van
plafonds, balken, etc.)!
• De borgschroef moet onder belasting vast zijn
aangedraaid!
• Alleen op een schone, antislip ondergrond
inzetten en bij zekere stand!
• Bij te sterke druk kan de steun of het te steu-
nen materiaal beschadigd worden.
• Maximale belastbaarheid in acht nemen!
• Vóór ieder gebruik controleren of de techni-
sche toestand zonder gebreken is!
• Niet onder de gesteunde last verblijven!
Gebruik
1. Draai de borgschroef 3 los.
2. Houd de blokkeerhendel 4 ingedrukt.
3. Schuif de stang 2 uit tot de gewenste
hoogte, tot de rubberen stootvoet zich
onder de te ondersteunen last bevindt.
4. Laat de blokkeerhendel 4 los en let erop
dat de blokkeerhendel 4 in een sleuf van de
stang 2 valt.
5. Schroef de borgschroef 3 weer vast, zodat
het geheel goed vastzit op de stang 2 .
6. Voor fi jninstelling draait u de hele steun tegen
de wijzers van de klok in om het schroefdraad
van de rubberen stootvoet
uit te draaien.
7. Om de steun weer los te maken, draait u de
hele steun met de wijzers van de klok mee, tot
de stang
2 iets losser is.
8. Draai de borgschroef 3 los.
9. Houd de stang 2 met één hand vast. Druk
met de andere hand op de blokkeerhendel
4 , houd deze vast en schuif de stang 2
weer in.
Reinig de montagesteun met een borstel of met
een licht vochtige doek.
Bewaar de montagesteun op een droge plaats.
De montagesteun is onderhoudsvrij.
2
3
4
1
