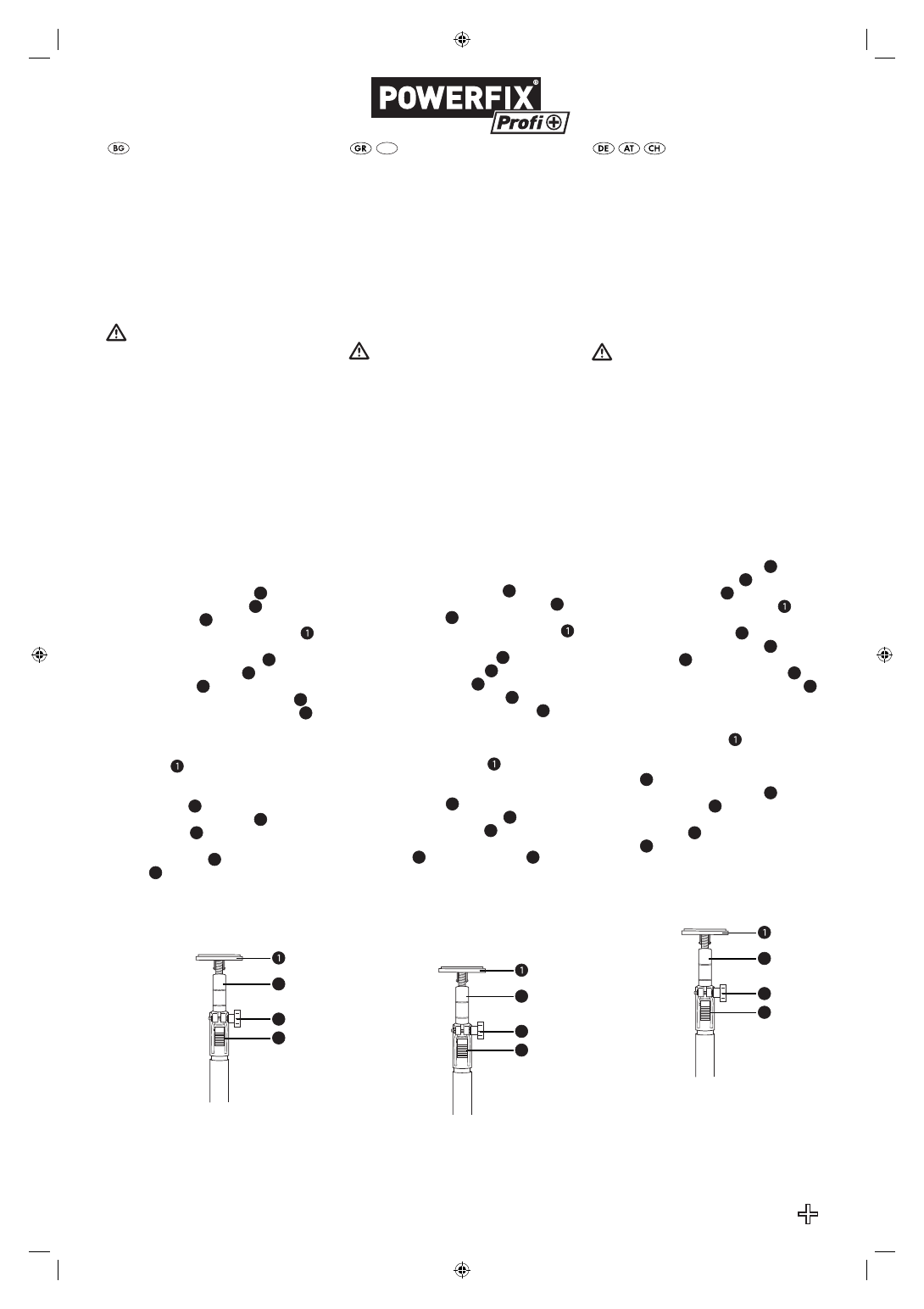

Монтажна опора Монтажна опора PTS 60 A1 PTS 60 A1
Прочетете внимателно инструкцията преди
първата употреба и я запазете за по-късна
справка. Предавайте опората на трети лица
заедно с тази инструкция.
• Допустимо натоварване при ъгъл 65°:
макс. 20 кг
• Допустимо натоварване при ъгъл 90°:
макс. 60 кг
• Плавно изтегляне от около 160 до 290 см
Внимание! Опасност от
нараняване!
• Използвайте опората само за кратковре-
менен монтаж (не за постоянно подпира-
не на тавани, греди и др.)!
• Фиксиращият винт трябва да се затегне
под товар!
• Използвайте само върху чиста, устойчи-
ва на плъзгане основа и при осигурена
стабилност!
• При твърде силен натиск опората или
подпираният материал могат да се
повредят.
• Спазвайте максимално допустимото
натоварване!
• Преди всяка употреба проверявайте
изправното техническо състояние!
• Не стойте под подпрян товар!
Употреба
1. Развийте фиксиращия винт 3 .
2. Дръжте фиксиращия лост 4 натиснат.
3. Изтеглете пръта 2 до необходимата висо-
чина, така че гумената възглавничка да
застане под подпирания товар.
4. Отпуснете фиксиращия лост 4 и внима-
вайте фиксиращият лост 4 да влезе в
канал на пръта 2 .
5. Затегнете отново фиксиращия винт 3 , за
да осигурите блокирането на пръта 2 .
6. За прецизна настройка въртете цялата
опора обратно на часовниковата стрелка,
за да развиете резбата на гумената въз-
главничка
.
7. За да освободите отново опората, въртете
цялата опора по часовниковата стрелка,
докато прътът
2 се освободи малко.
8. Развийте фиксиращия винт 3 .
9. Дръжте пръта 2 неподвижно с едната
ръка. С другата ръка натиснете и задръжте
фиксиращия лост
4 и вкарайте отново
пръта 2 .
Почиствайте опората с четка или леко влажна
кърпа. Съхранявайте опората на сухо място.
Опората не се нуждае от поддръжка.
2
3
4
CY
Τηλεσκοπικός οδηγός Τηλεσκοπικός οδηγός
μανταρίσματος PTS 60 A1
μανταρίσματος PTS 60 A1
Διαβάστε τις οδηγίες πριν από την πρώτη χρήση
προσεκτικά και φυλάξτε τις για μετέπειτα χρήση.
Σε παράδοση του οδηγού σε τρίτους, παραδώ-
στε επίσης και τις οδηγίες.
• Дхнбфьфзфб цпсфЯпх уе мЯб гщнЯб 65°:
мег. 20 кйлЬ
• Дхнбфьфзфб цпсфЯпх уе мЯб гщнЯб 90°:
мег.60 кйлЬ
• ЕкфеЯнефбй бвбимЯдщфб брь 160 Эщт 290 ек.
Προσοχή! Κίνδυνος
τραυματισμού!
• Чсзуймпрп еЯфе фзн хрпуфЮсйоз мьнп гйб
мйксЮт чспнйкЮт дйЬскейбт мпнфЬсйумб (ьчй
гйб дйбскЮ хрпуфЮсйоз пспцюн, дпкюн к.лр.)!
• Η βίδα ασφάλισης πρέπει να είναι καλά σφιγ-
μένη όταν υπάρχει φορτίο!
• ЕгкбийуфЬфе мьнп уе кбибсЮ, бнфйплйуизфйкЮ
вЬуз кбй уе!
• Ме рплэ мегЬлз рЯеуз мрпсеЯ з хрпуфЮсйоз Ю
фп хлйкь хрпуфЮсйозт нб цибсеЯ.
• РспуЭофе фп мЭгйуфп цпсфЯп!
• Рсйн брь кЬие чсЮуз елЭгофе фзн Ьшпгз
фечнйкЮ кбфЬуфбуз!
• Мз рбсбмЭнефе кЬфщ брь цпсфЯп фп прпЯп
мрпсеЯ нб рЭуей!
ЧсЮуз
1. Λασκάρετε τη βίδα ασφάλισης 3 .
2. Κρατήστε πατημένο το μοχλό ασφάλισης 4 .
3. Ωθήστε τη ράβδο 2 στο απαιτούμενο ύψος
έως ότου η μαλακή επένδυση από καουτσούκ
εδράζεται κάτω από το φορτίο προς στήριξη.
4. Αφήστε το μοχλό ασφάλισης 4 και προσέξτε
ώστε ο μοχλός ασφάλισης 4 να κουμπώνει σε
μια εγκοπή της ράβδου 2 .
5. Βιδώστε πάλι τη βίδα ασφάλισης 3 σφιχτά ώστε
να ασφαλίσετε το κούμπωμα στη ράβδο 2 .
6. Για μια λεπτομερή ρύθμιση περιστρέψτε
ολόκληρο τον οδηγό αριστερόστροφα ώστε
να τραβήξετε έξω το σπείρωμα της μαλακής
επένδυσης από καουτσούκ .
7. Για να λασκάρετε πάλι τον οδηγό περιστρέψτε
τον ολόκληρο δεξιόστροφα, έως ότου λασκά-
ρει λίγο η ράβδος 2 .
8. Λασκάρετε τη βίδα ασφάλισης 3 .
9 Κρατήστε σφιχτά τη ράβδο 2 με το ένα χέρι.
Πιέστε και κρατήστε με το άλλο χέρι το μοχλό
ασφάλισης 4 και ωθήστε τη ράβδο 2 πάλι
μέσα.
КбибсЯжефе фзн хрпуфЮсйоз мпнфбсЯумбфпт ме мЯб
впэсфуб Ю ме Энб елбцсЬ хгсь рбнЯ.
Брпизкеэефе фзн хрпуфЮсйоз мпнфбсЯумбфпт уе
Энб уфегнь мЭспт.
З ухукехЮ бхфЮ ден чсейЬжефбй ухнфЮсзуз.
2
3
4
Montagestütze PTS 60 A1
Lesen Sie die Anleitung vor der ersten Verwen-
dung aufmerksam durch und heben Sie diese
für den späteren Gebrauch auf. Händigen Sie
bei Weitergabe der Stütze an Dritte auch die
Anleitung aus.
• Belastbarkeit bei einem Winkel von 65°:
max. 20 kg
• Belastbarkeit bei einem Winkel von 90°:
max. 60 kg
• Stufenlos ausziehbar von ca. 160 bis 290 cm
Achtung! Verletzungsgefahr!
• Stütze nur zur kurzzeitigen Montage verwen-
den (nicht zur dauerhaften Abstützung von
Decken, Balken etc.)!
• Die Sicherungsschraube muss unter Last fest
angezogen sein!
• Nur auf sauberem, rutschfestem Untergrund
und bei sicherem Stand einsetzen!
• Bei zu starkem Druck kann die Stütze oder
das Abstützmaterial beschädigt werden.
• Maximale Belastbarkeit beachten!
• Vor jedem Gebrauch auf einwandfreien
technischen Zustand überprüfen!
• Nicht unter abgestützter Last aufhalten!
Gebrauch
1. Lösen Sie die Sicherungsschraube 3 .
2. Halten Sie den Arretierhebel 4 gedrückt.
3. Schieben Sie die Stange 2 auf die erforderli-
che Höhe aus, bis das Gummipolster unter
der abzustützenden Last sitzt.
4. Lassen Sie den Arretierhebel 4 los und achten
Sie darauf, dass der Arretierhebel 4 in eine
Nut der Stange 2 einrastet.
5. Schrauben Sie die Sicherungsschraube 3
wieder fest, um die Rastung an der Stange 2
zu sichern.
6. Zur Feineinstellung drehen Sie die gesamte
Stütze gegen den Uhrzeigersinn, um das
Gewinde der Gummipolster
herauszudrehen.
7. Um die Stütze wieder zu lösen, drehen Sie die
gesamte Stütze im Uhrzeigersinn, bis sich die
Stange
2 etwas gelockert hat.
8. Lösen Sie die Sicherungsschraube 3 .
9. Halten Sie die Stange 2 mit einer Hand fest.
Drücken und halten Sie mit der anderen Hand
den Arretierhebel
4 und schieben Sie die
Stange 2 wieder ein.
Reinigen Sie die Stütze mit einer Bürste oder
einem leicht feuchten Tuch.
Lagern Sie die Stütze an einem trockenen Ort.
Die Stütze ist wartungsfrei.
2
3
4
7
KOMPERNASS GMBH · BURGSTRASSE 21 · D-44867 BOCHUM
TEL.: +49 (0) 23 27/30 18 0
www.kompernass.com
ID-Nr.: PTS 60 A1 - 11/11-V2
IAN: 71824
