7

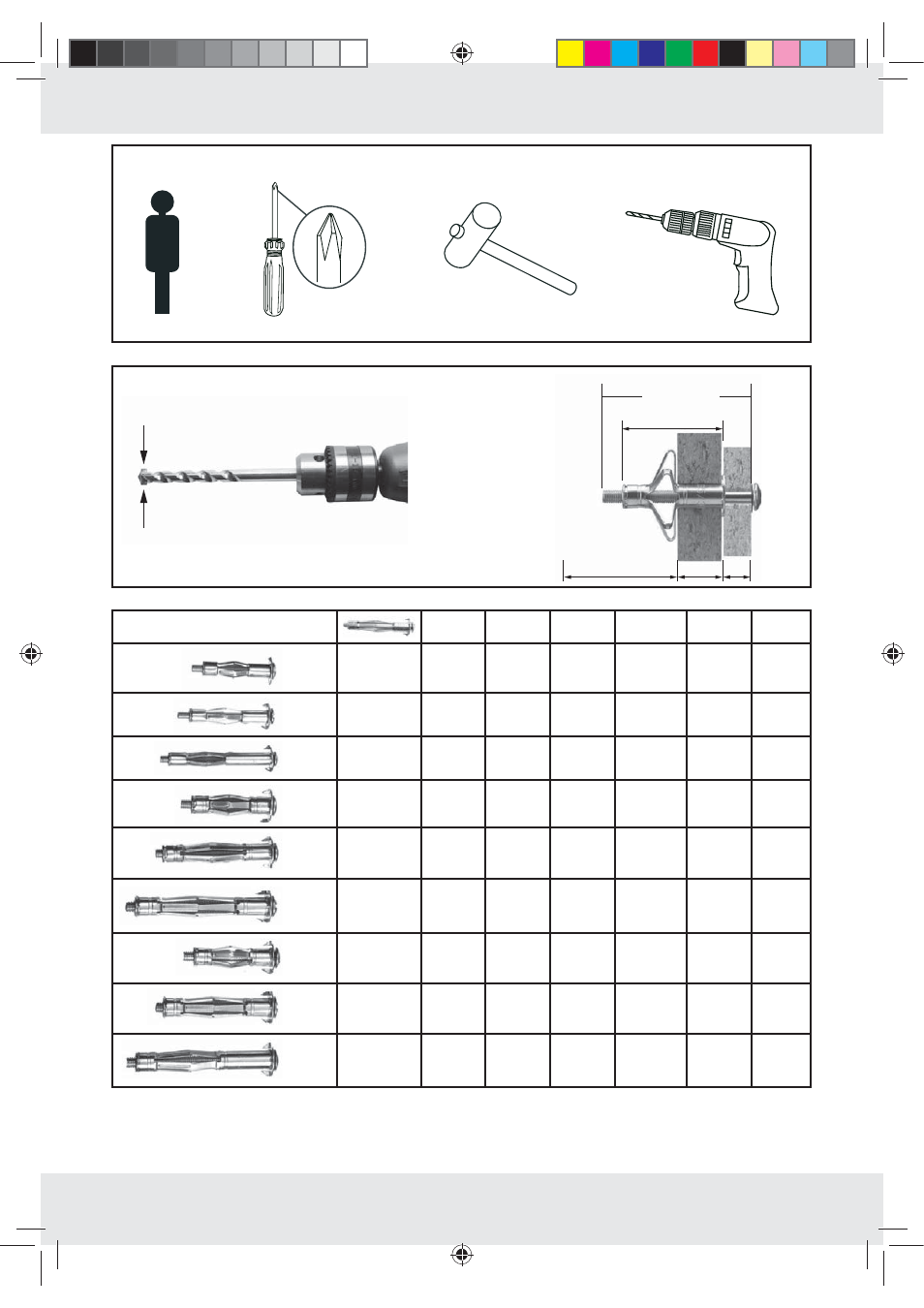

Inhalt ø L h d t A
x 28 M4 x 32 8 32 ≥ 37 3–13 ≤ 17 39
x 22 M4 x 38 8 38 ≥ 43 9–15 ≤ 17 45
x 20 M4 x 46 8 46 ≥ 49 16–21 ≤ 17 51
x 20 M5 x 37 10 37 ≥ 40 7–15 ≤ 17 44
x 10 M5 x 52 10 52 ≥ 53 8–21 ≤ 25 59
x 10 M5 x 65 10 65 ≥ 66 20–34 ≤ 28 71
x 15 M6 x 37 12 37 ≥ 40 7–15 ≤ 17 44
x 8 M6 x 52 12 52 ≥ 53 8–21 ≤ 25 59
x 8 M6 x 65 12 65 ≥ 66 20–34 ≤ 28 71
ø
h d t
L
A
