Powerfix Z30829 - Handbuch

værktøjet løsne sig. Det kan medføre kvæstelser og / eller beskadi-
gelser af værktøjet.
Sæt den passende borkrone 1 , 2 på skaftet i overensstemmelse
med illustration A og skru den fast med uret.
Isætning af borkrone-sæt i maskinen:
Sæt skaftet i boremaskinens / slagborehammerens borepatron.
Vær i den forbindelse opmærksom på producentens betjeningsvej-
ledning.
Udskiftning af borkrone:
Skru borkronen af skaftet mod uret.
Sæt den anden borkrone på skaftet og skru den fast med uret.
Ibrugtagning
Placér altid borkronen 1 , 2 i en vinkel på 90° mod materialet.
Ellers kan skæretænderne på borkronen blive slidt uregelmæssigt.
Tryk kun let på værktøjet mens De borer. Ellers kan værktøjet overop-
hedes.
Pleje
Hold værktøjet tørt, for at undgå rustdannelse.
Bortskaffelse
Emballagen består af miljøvenlige materialer. De kan
bortskaffes i de lokale genbrugsbeholdere.
Det er muligt at indhente informationer omkring bortskaffelse af det ud-
tjente produkt hos kommunen.
Sikkerhedshenvisninger
Boremaskinens stik skal trækkes ud af stikkontakten inden hvert
værktøjsskift.
Bær beskyttelsesbriller!
Bær beskyttelseshandsker!
FORSIGTIG! Vær opmærksom på anbefalingerne for omdrej-
ningstal. Ved arbejde som udføres med forkerte omdrejningstal er
der fare for kvæstelser og / eller beskadigelse af værktøjet.
FORSIGTIG! FARE FOR PERSONSKADER! Kontrollér at alle
dele er i en upåklagelig tilstand og monteret korrekt. Der er fare
for kvæstelser ved ikke korrekt montering. Beskadigede dele kan
have indflydelse på sikkerheden og funktionen.
FORSIGTIG! VARME OVERFLADER! Ved anven-
delsen kan der opstå en kraftig overophedning af
værktøjet. Berøring af det varme værktøj kan medføre
forbrændinger. Bær beskyttelseshandsker for at undgå forbræn-
dinger.
Inden ibrugtagning
Montering
Anbring centrerboret 3 i skaftet 4 som vist i illustration A.
Bemærk: Det skal sikres, at centrerborets flade side kan monteres
med skruen i optagelsesskaftet.
Skru skruen i urets retning fast i skaftet ved hjælp af gaffelnøgle
(SW 10), for at fiksere centrerboret. Hvis dette ikke overholdes, kan
DK DK
Sæt borekroner
Anvendelsesområde
Borkronerne er beregnet til at bore i mursten og lignende murværk.
De er egnet til alle almindelige slagborehamre med værktøjsindsats i
overensstemmelse med SDS-plus-systemet. En hver anden anvendelse
eller ændring af borkronerne gælder som ikke bestemmelsesmæssig
og kan medføre alvorlige uheld. Må ikke anvendes i erhvervsmæssige
sammenhæng. Producenten er ikke ansvarlig for skader, som er opstået
på grund af ikke bestemmelsesmæssig anvendelse.
Beskrivelse af delene
1 Borkrone 80 x 72 mm, 10 tænder
2 Borkrone 60 x 72 mm, 7 tænder
3 Centrerbor 110 x 8 mm
4 Skaft 110 x 26 mm
Tekniske data
Borkrone 1 : 80 x 72 mm, 10 tænder, boredybde: 50 mm
Borkrone 2 : 60 x 72 mm, 7 tænder, boredybde: 50 mm
Maks. nom.
omdrejningstal: 320
o / min.
Leveringsomfang
1 borkrone 80 x 72 mm, 10 tænder
1 borkrone 60 x 72 mm, 7 tænder
1 centrerbor 110 x 8 mm
1 skaft 110 x 26 mm
1 betjeningsvejledning
Sätt den passande borrkronan 1 , 2 på skaftet, enligt bild A
och vrid åt medurs.
Sätta i borrkronesatsen i maskinen:
Sätt skaftet i borrmaskinens / borrhammarens chuck. Observera in-
struktionerna i tillverkarens bruksanvisning.
Byta borrkrona:
Vrid borrkronan moturs från skaftet.
Sätt den andra borrkronan på skaftet och vrid åt medurs.
Idrifttagning
Borrkronan 1 , 2 ska alltid sättas i 90° vinkel mot arbetsstycket.
Annars kan borrkronans tänder nötas ojämnt.
Tryck endast lätt medan du borrar. Annars föreligger risk att verk-
tyget överhettas.
Skötsel
Se till att verktyget alltid är torrt, för att undvika rostbildning.
Avfallshantering
Förpackningen består av miljövänliga material. Förpackningen
kan kasseras i lokala återvinningsstationer.
Kontakta miljökontoret på din ort för vidare information om
avfallshantering av förbrukad produkt.
Säkerhetsanvisningar
Dra ut borrmaskinens nätkontakt ur vägguttaget före varje
verktygsbyte.
Använd skyddsglasögon!
Använd skyddshandskar!
OBSERVERA! Observera de rekommenderade varvtalen. Om
du arbetar med felaktiga varvtal kan det leda till person- eller
verktygsskador.
OBSERVERA! RISK FÖR PERSONSKADOR! Kontrollera att
alla delar är oskadade och korrekt monterade. Vid felaktig monte-
ring finns det risk för personskador. Skadade delar kan påverka
säkerhet och funktion.
OBSERVERA! HETA YTOR! Verktyget kan bli
mycket varmt när det används. Kontakt med det heta
verktyget kan leda till brännskador. Använd skydds-
handskar för att undvika brännskador.
Före användning
Montering
Sätt centreringsborren 3 i skaftet 4 som på figur A.
Obs: Kontrollera att centreringsborrens platta sida sitter fast med
skruven i fattningen.
Dra åt skruven i skaftet medsols med hjälp av skruvnyckeln (SW 10)
för att fixera centreringsborren. Annars kan verktyget lossna. Detta
kan medföra personskador och / eller verktygsskador.
Borrkronor, set
Avsedd användning
Borrkronorna är avsedda för borrning i tegel och jämförbart murverk.
De kan användas till alla vanliga borrhammare med verktygsfäste enligt
systemet SDS-plus. All annan användning eller förändring av borrkro-
norna anses som ej ändamålsenlig och för med sig betydande risk för
olyckor. Ej avsedd för industriell användning. Tillverkaren ansvarar inte
för skador vilka kan härledas ur felaktig hantering.
De olika delarna
1 Borrkrona 80 x 72 mm, 10 tänder
2 Borrkrona 60 x 72 mm, 7 tänder
3 Centreringsborr 110 x 8 mm
4 Skaft 110 x 26 mm
Tekniska data
Borrkrona 1 : 80 x 72 mm, 10 tänder. Borrdjup: 50 mm
Borrkrona 2 : 60 x 72 mm, 7 tänder. Borrdjup: 50 mm
Max. märkvarvtal: 320 varv / min.
Leveransens omfattning
1 borrkrona 80 x 72 mm, 10 tänder
1 borrkrona 60 x 72 mm, 7 tänder
1 centreringsborr 110 x 8 mm
1 skaft 110 x 26 mm
1 bruksanvisning
Ruuvaa varressa oleva ruuvi kiintoavaimella (SW 10) myötäpäi-
vään kiinni, jotta voit kiinnittää keskiöporan. Jos näin ei tehdä,
työkalu voi irrota. Se voi aiheuttaa loukkaantumisen tai työkalun
vahingoittumisen.
Työnnä vastaava kuppiterä 1 , 2 kuvan A mukaisesti varteen ja
kierrä se myötäpäivään kiinni.
Kuppiteräsarjan kiinnittäminen koneeseen:
Työnnä varsi porakoneen / vasaraporan istukkaan. Noudata
tällöin valmistajan ohjetta.
Kuppiterän vaihtaminen:
Kierrä kuppiterä vastapäivään varresta irti.
Työnnä toinen kuppiterä varteen ja kiristä se vastapäivään kiinni.
Käyttöönotto
Asenna kuppiterä 1 , 2 aina 90°-kulmassa työkaluun. Muutoin
kuppiterän hampaat voivat kulua epätasaisesti.
Älä käytä poratessa liikaa voimaa. Muutoin työkalu voi ylikuumentua.
Hoito
Pidä työkalu kuivana, jotta se ei ruostu.
Hävittäminen
Pakkaus on valmistettu ympäristöystävällisestä materiaalista.
Voit hävittää sen paikallisissa kierrätysastioissa.
Käytetyn tuotteen hävittämismahdollisuuksista saat tietoa paikkakuntasi
tai kaupunkisi vastaavasta virastosta.
DK SE SE SE FI
FI FI GB/IE GB/IE GB/IE
1 varsi 110 x 26 mm
1 käyttöohje
Turvallisuusohjeet
Irrota aina ennen työkalun vaihtoa porakoneen verkkopistoke
pistorasiasta.
Käytä suojalaseja!
Käytä suojakäsineitä!
VARO! Ota huomioon kierrosnopeussuositukset. Työskentely
väärillä kierrosnopeuksilla voi aiheuttaa loukkaantumisia ja / tai
työkalun vahingoittumisen.
VARO! LOUKKAANTUMISVAARA! Varmista, että kaikki
osat on asennettu vahingoittumattomina ja asianmukaisesti. Asiaton
asennus aiheuttaa tapaturmavaaran. Vahingoittuneet osat voivat
vaikuttaa turvallisuuteen ja toimintaan.
VARO! KUUMAT PINNAT! Työkalu voi kuumentua
voimakkaasti käytössä. Kuuman työkalun koskettaminen
voi aiheuttaa palovammoja. Käytä suojakäsineitä palo-
vammojen ehkäisemiseksi.
Ennen käyttöönottoa
Asennus
Työnnä keskiöpora 3 kuvan A mukaisesti varteen 4 .
Huomautus: Varmistaudu, että keskiöporan lattea puoli voidaan
kiinnittää ruuvilla kiinnitysvarteen.
Porakruunusarja
Asianmukainen käyttö
Kuppiterät on tarkoitettu tiilien tai vastaavien muurattujen rakenteiden
poraamiseen. Ne sopivat kaikkiin tavallisiin porakoneisiin, joissa on
SDS-plus -järjestelmän istukka. Kuppiterien käyttö muihin tarkoituksiin
tai niiden muuttaminen on määräystenvastaista ja aiheuttaa suuren
tapaturmavaaran. Ei kaupalliseen käyttöön. Valmistaja ei vastaa mää-
räystenvastaisen käytön aiheuttamista vahingoista.
Osien kuvaus
1 Kuppiterä 80 x 72 mm, 10 hammasta
2 Kuppiterä 60 x 72 mm, 7 hammasta
3 Keskiöpora 110 x 8 mm
4 Varsi 110 x 26 mm
Tekniset tiedot
Kuppiterä 1 : 80 x 72 mm, 10 hammasta, poraussyvyys:
50 mm
Kuppiterä 2 : 60 x 72 mm, 7 hammasta, poraussyvyys:
50 mm
Maks.
nimellispyörimisnopeus: 320 U / min.
Toimituksen sisältö
1 kuppiterä 80 x 72 mm, 10 hammasta
1 kuppiterä 60 x 72 mm, 7 hammasta
1 keskiöpora 110 x 8 mm
Place the required core drill bit 1 , 2 on to the adapter in
accordance with Fig. A and turn the core drill bit clockwise.
Inserting the core drill bit assembly into the electric drill:
Insert the adapter into the chuck on the electric drill / hammer drill.
Observe the requirements of the operating instructions supplied with
the electrical power tool.
Changing the core drill bit:
Turn the core drill bit anticlockwise off the adapter.
Place the other core drill bit on to the adapter and turn the core
drill bit clockwise.
Use
Always place the core drill bit 1 , 2 at an angle of 90° to the
workpiece. Otherwise uneven wear of the teeth on the core drill
bit may occur.
Only apply light pressure during drilling. Otherwise the tool could
overheat.
Care
Keep the tool dry to prevent rusting.
Disposal
The packaging consists of environmentally friendly materials.
It can be disposed of at your local recycling facility.
Contact your local refuse disposal authority for more details of how to
dispose of your worn-out product.
Safety
Before changing any tool, pull the mains plug of the drill out of the
mains socket.
Wear protective glasses!
Wear protective gloves!
CAUTION! Take note of the recommended speeds. Working at
the wrong speed can lead to injury and / or damage to the core
drill bit assembly.
CAUTION! DANGER OF INJURY! Please ensure that no
parts are damaged and that all parts are correctly assembled.
Incorrect assembly or fitting may lead to injury. Damaged parts
can adversely affect safety and proper function.
CAUTION! HOT SURFACES! The tool may become
very hot during use. You may suffer a burn injury by contact
with a hot tool. To avoid burn injury wear protective gloves.
Before first use
Assembly
Insert the pilot drill bit 3 into the adapter 4 in accordance with Fig. A.
Note: Check that the flat side of the pilot drill can be fastened with the
screw in the adapter.
Tighten the screw clockwise on the mounting shank using an open-
ended spanner (SW 10), in order to secure the centring drill. If
this is not done properly, the attached tool may become loose.
Failure to observe this advice may result in damage to the tool
and / or injury.
Core Drill Set
Proper use
The core drill bit set is suitable for drilling into brick and comparable
masonry. It is suitable for use with all commercially available hammer
drills with chucks complying with the SDS-plus-System. Any other use or
modification to the core drill bit set shall be considered as improper
use and could give rise to considerable dangers. Not suitable for com-
mercial use. The manufacturer accepts no liability for loss or damage
arising from improper use.
Description of parts and features
1 Core drill bit 80 x 72 mm, 10 teeth
2 Core drill bit 60 x 72 mm, 7 teeth
3 Pilot drill bit 110 x 8 mm
4 Adapter 110 x 26 mm
Technical data
Core drill bit 1 : 80 x 72 mm, 10 teeth, drilling depth: 50 mm
Core drill bit 2 : 60 x 72 mm, 7 teeth, drilling depth: 50 mm
Max. no-load speed: 320 rpm
Included items
1 Core drill bit 80 x 72 mm, 10 teeth
1 Core drill bit 60 x 72 mm, 7 teeth
1 Pilot drill bit 110 x 8 mm
1 Adapter 110 x 26 mm
1 Operating instructions

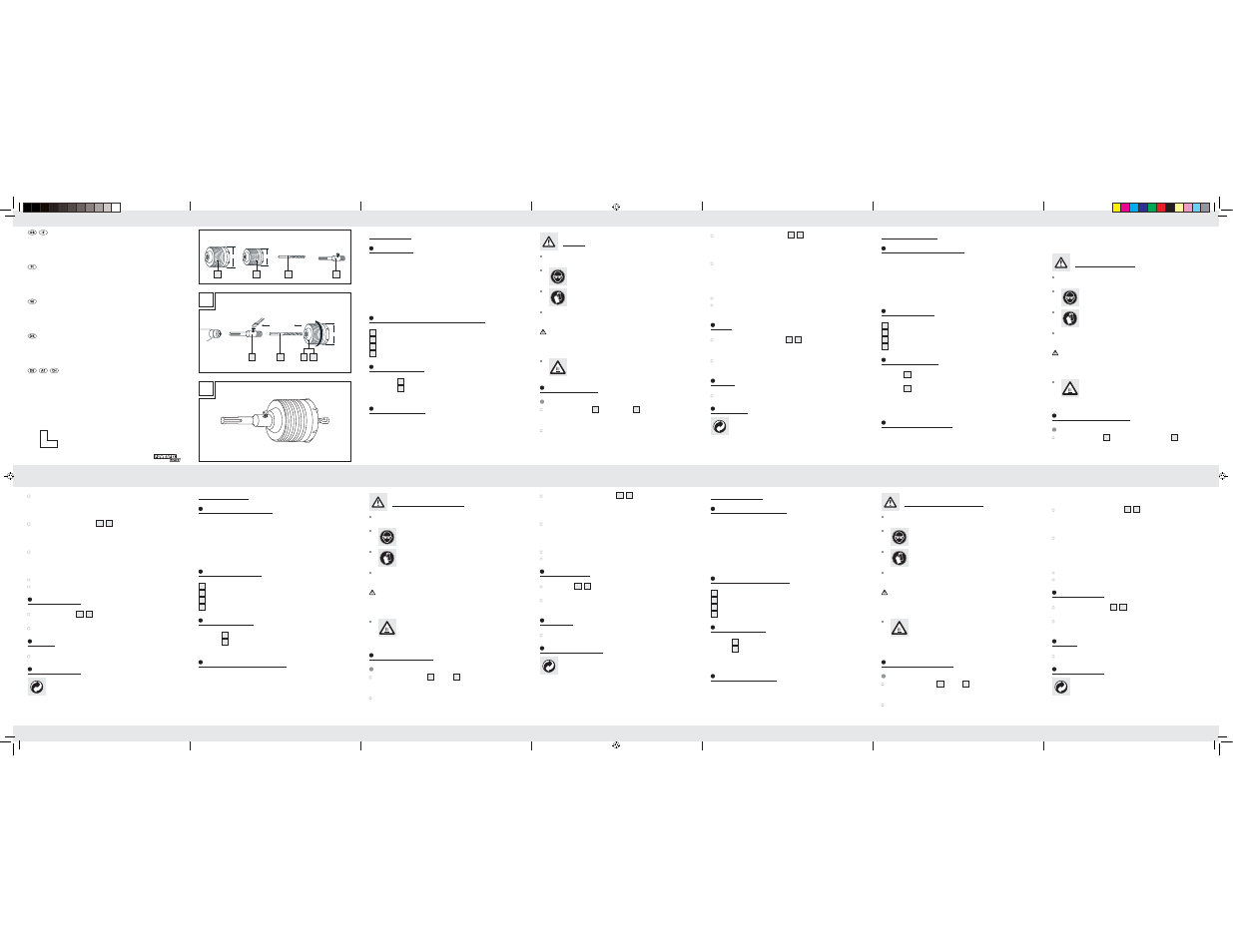

BOHRKRONEN-SET
Bedienungs- und Sicherheitshinweise
Z30829
A
60/80 mm
ø 8 mm
B
60 mm 80 mm ø 8 mm
4 3
1 1 x 2 1 x 3 1 x 4 1 x
1 2
3
CORE DRILL SET
Operation and Safety Notes
PORAKRUUNUSARJA
Käyttö- ja turvaohjeet
BORRKRONOR, SET
Bruksanvisning och säkerhetsanvisningar
SÆT BOREKRONER
Betjenings- og sikkerhetshenvisninger
77290_pow_Bohrkronen-Set_content_LB3.indd 1 30.07.12 12:23
