Powerfix Z31809 Benutzerhandbuch
Da b, Affûteuse de forets
AFFÛTEUSE DE FORETS
AFFÛTEUSE DE FORETS
Instructions de montage, d‘utilisation et consignes de
sécurité
BOORSLIJPER
Bedienings- en veiligheidsinstructies
BOHRERSCHÄRFGERÄT
Montage-, Bedienungs- und Sicherheitshinweise
AFFÛTEUSE DE FORETS
AVANT UTILISATION, VEUILLEZ LIRE LA NOTICE
D’UTILISATION !
VEUILLEZ CONSERVER SOIGNEUSEMENT LA NOTICE
D’UTILISATION !
Contexte d’utilisation
Destiné exclusivement à un usage privé. Non pour
l’intervention professionnelle.
Liste des pièces
1 Guide-mèche
2 Vis de réglage
Consignes de sécurité
•
Déconnectez toujours la perceuse de l’alimentation
avant d’assembler et d’ajuster le disque à ébarber.
•
À utiliser uniquement pour affûter les mèches HSS
(diamètre 3,5 à 10 mm).
•
Utilisez une perceuse avec un mandrin à clé !
Désactivez la fonction percussion, s’il y en a une !
•
Ne convient pas pour un fonctionnement continu.
•
Évitez de démarrer l’appareil par inadvertance.
•
Ne convient pas pour une utilisation à l’extérieur.
•
Attention ! Risque de formation d’étincelles ! N’utilisez
jamais l’appareil dans des zones présentant un risque
d’explosion.
•
Portez des lunettes de protection.
•
Remplacez immédiatement le disque à ébarber s’il est
usé ou endommagé.
Premier démarrage

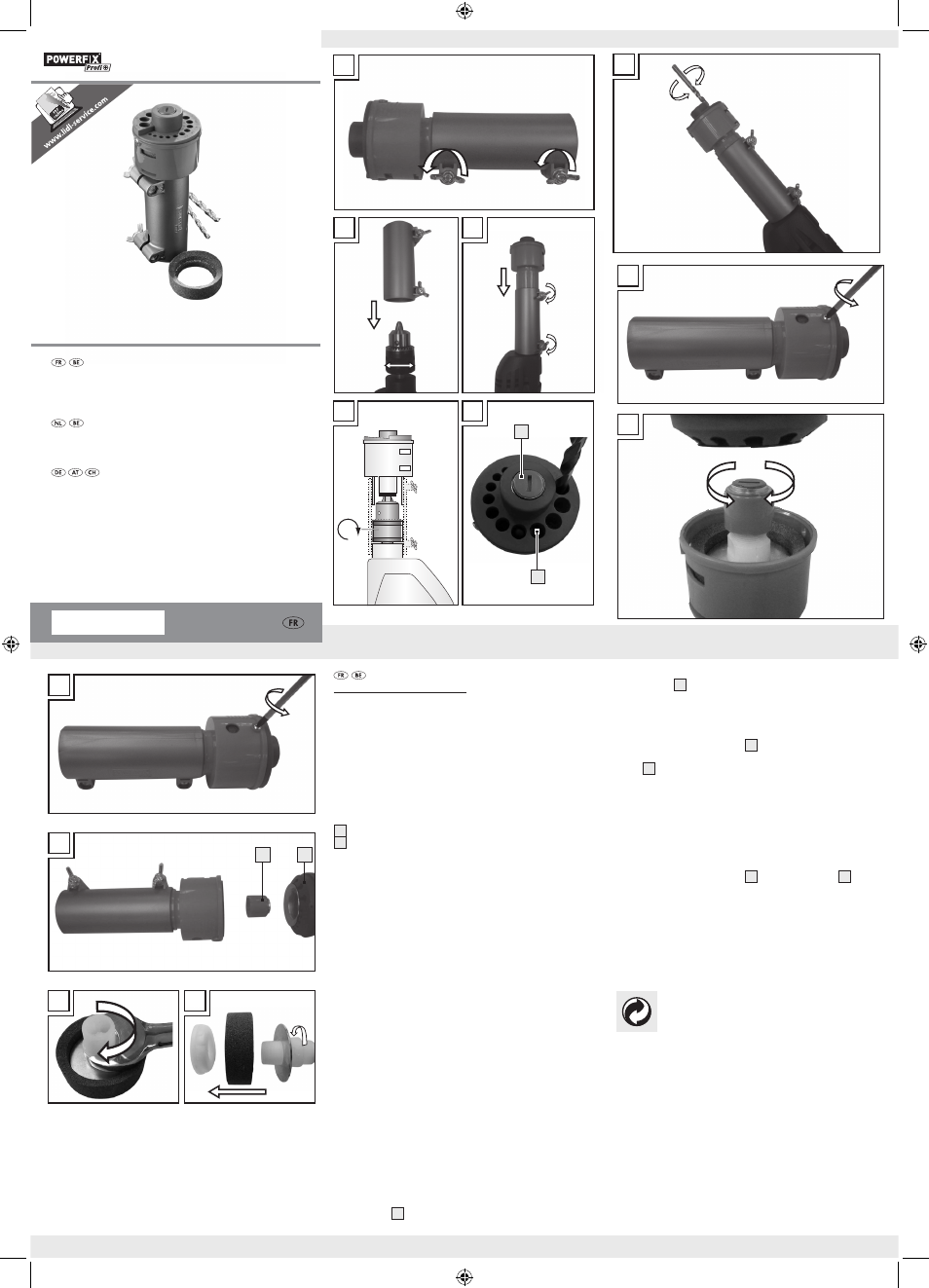

Fermez entièrement le mandrin à clé. (Fig. B)
Suivez ensuite les figures A à D afin de monter l’affûteuse de
mèches sur la perceuse.
Fonctionnement
1.
Branchez la perceuse dans une source d’alimentation
adaptée. Respectez les spécifications figurant sur la
plaque adhésive de votre perceuse.
2.
Mettez la perceuse sous tension et attendez qu’elle
atteigne une vitesse moyenne. (Max. 800 tr/min)
3.
Insérez la mèche dans un trou adapté dans le guide-
mèche 1 jusqu’à ce que vous touchiez la meule (Fig.
E). Respectez les spécifications figurant sur le guide-
mèche 1 . Déplacez la perceuse d’avant en arrière
en exerçant une légère pression jusqu’à ce qu’elle soit
suffisamment affûtée (Fig. F).
4.
Utilisez un tournevis cruciforme pour desserrer et
retirer la vis de l’embout de l’affûteuse (Fig. G).
5.
Retirez le guide-mèche 1 afin de régler la hauteur
du disque à ébarber. Tournez ensuite la vis de réglage
2 afin de régler la position du disque à ébarber (Fig.
H).
6.
Vous pouvez utilisez une vieille mèche pour effectuer
un essai afin de vous familiariser avec l’utilisation de
l’affûteuse de mèches.
Remplacement du disque à ébarber
1.
Utilisez un tournevis cruciforme pour desserrer et
retirer la vis de l’embout de l’affûteuse (Fig. I).
2.
Retirez le guide-mèche 1 , la vis de réglage 2 , puis
sortez l’ensemble disque à ébarber (Fig. J).
3.
Desserrez la connexion filetée et retirez l’ancien
disque à ébarber (Fig. K).
4.
Remplacez l’ancien disque à ébarber par un nouveau,
puis remontez la connexion filetée (Fig. L).
5.
Répétez les étapes décrites ci-dessus dans l’ordre
inverse afin de terminer le remplacement.
Mise au rebut
L’emballage se compose de matières
recyclables qui peuvent être mises au rebut
dans les déchetteries locales.
Renseignez-vous auprès de votre mairie ou de
l’administration municipale concernant les possibilités de
mise au rebut des articles usés.
IAN 102726
E
2
1
D
A
B
43 mm
C
H
F
G
K
L
J
2
1
I
102726_FR.indd 1
8/11/2014 3:41:05 PM
