MCZ AirSystem 70 DX - Handbuch (Seite 12)

Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
12
Abmessungen und technische Daten Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten

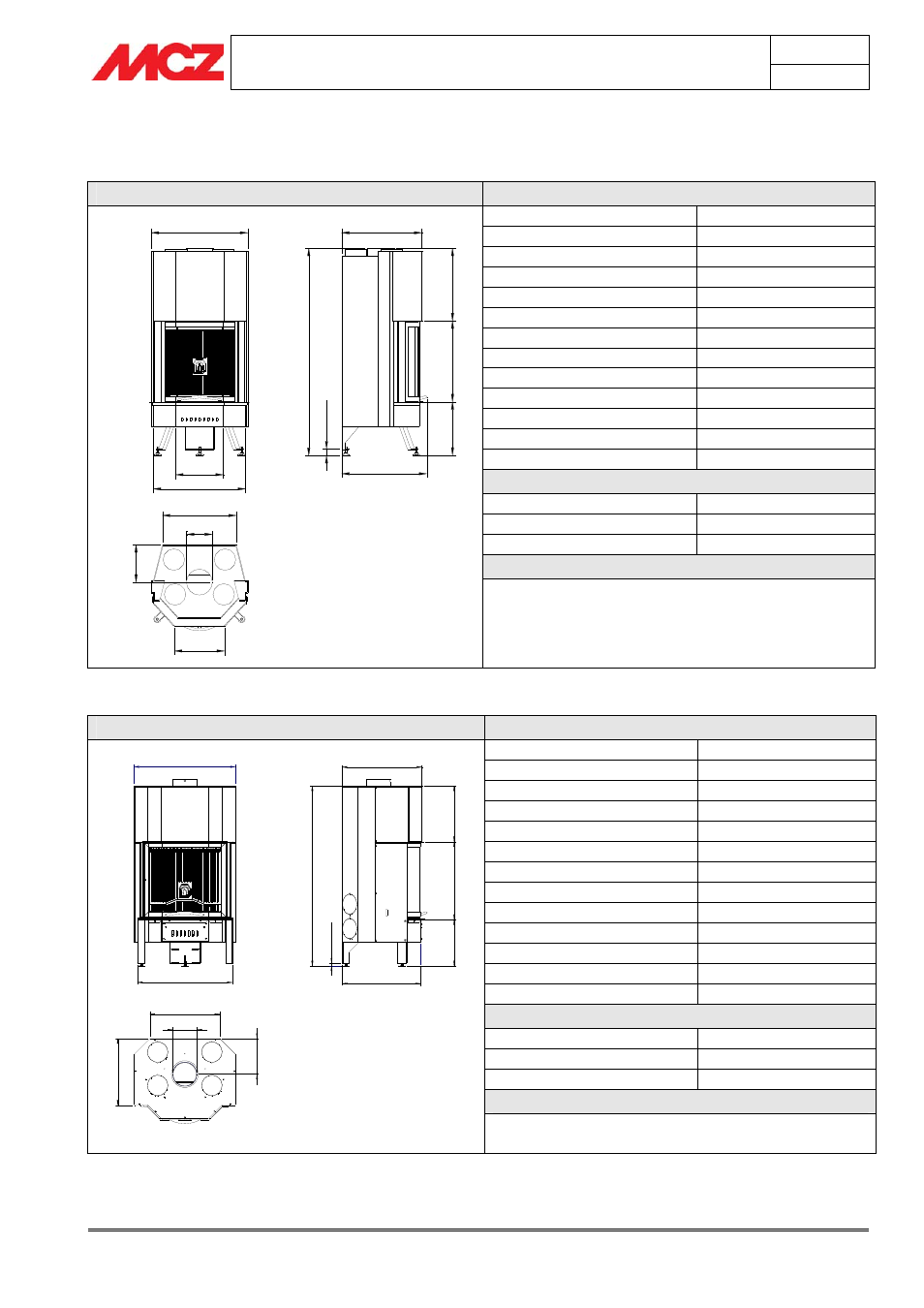

3. ABMESSUNGEN UND TECHNISCHE DATEN
Airsystem E50 Technische Merkmale
Art des Brennstoffs Holz - Holzscheite
Stündlicher Verbrauch 2,3 kg/h – 1,6 kg/h
Maximale Heizleistung kW 8,2 Kcal 7052
Wirkungsgrad 75,2%
Heizbares Raumvolumen *
176/40 - 201/35 - 235/30
Mindestabzug 12 Pa / 0,12 mbar
Rauchgastemperatur 206 °C
Rauchaustritt Ø 18 cm
Feuerraummaße -
Nettogewicht 180
Kg
Außenluftklappe für die Verbrennung cm² 150
CO Ausstoß im Rauch (13 % O
2
) 0,23%
Abgasmassenstrom 12,5 g/s
Rauchabzug
Bis zu 5 m 20x30 cm Ø22
Zwischen 5 und 7 m 20x20 cm Ø20
Über 7 m 18x18 cm Ø18
Bemerkungen
665
640
327
345
510
2
0
-4
0
1
4
0
0
-1
4
2
0
3
4
5
-3
6
5
590
5
0
0
5
5
5
560
Ø180
2
6
0
Der Holzofen ist eine Zeitbrandfeuerstätte
* Daten, die sich je nach Brennstoff ändern können
Airsystem E60 Technische Merkmale
Art des Brennstoffs Holz - Holzscheite
Stündlicher Verbrauch 3,1 kg/h – 2,2 kg/h
Maximale Heizleistung kW 10 Kcal 8600
Wirkungsgrad 74,8%
Heizbares Raumvolumen *
215/40 - 246/35 - 287/30
Mindestabzug 12 Pa / 0,12 mbar
Rauchgastemperatur 300 °C
Rauchaustritt Ø 18 cm
Feuerraummaße -
Nettogewicht 225
Kg
Außenluftklappe für die Verbrennung cm² 150
CO Ausstoß im Rauch (13 % O
2
) 0,08%
Abgasmassenstrom 12 g/s
Rauchabzug
Bis zu 5 m 20x30 cm Ø22
Zwischen 5 und 7 m 20x20 cm Ø20
Über 7 m 18x18 cm Ø18
Bemerkungen
748 588
1
3
2
8
-1
3
4
8
2
0
-4
0
4
1
1
5
7
7
3
4
0
-3
6
0
576
4
9
1 2
6
2
515
Ø180
700
Der Holzofen ist eine Zeitbrandfeuerstätte
* Daten, die sich je nach Brennstoff ändern können
