zugehörigen Schlauchschellen D an. Am gegenüberliegenden Teil der
Leitung werden die einstellbaren Auslässe E angebracht, die dann an der
Zierhaube verankert werden. (siehe Abbildung 22)
Es wird empfohlen:
• Die Leitungen der Kanalisierung zu dämmen (z.B. Keramikfaser),
um sie von der Gegenkappe zu isolieren und eine Übertragung von
Erschütterungen durch den Lüfter und die Zwangsventilation zu
vermeiden.
• Erstellen Sie Kanäle von nicht mehr als 2 lfm für die
natürliche Belüftung und 4 lfm für die Zwangsventilation.
• Bringen Sie den Auslass des Warmluftaustritts in einer
Mindesthöhe von 2 m vom Boden an.
• Stellen Sie möglichst Kanäle im gleichen Abstand her, um
unterschiedliche Luftmengen im Ausgang zu vermeiden.
ACHTUNG! Prüfen Sie, ob beim Einschalten des
Heizkamins die Schieber der Auslässe vollkommen
geöffnet sind, um gefährliche Überhitzungen zu
vermeiden.
4.13. MONTAGE VON VERKLEIDUNG UND GEGENHAUBE
LESEN SIE VOR JEGLICHEN ARBEITEN ZUR
VERKLEIDUNG DES HEIZKAMINS DAS KAPITEL 5.2
“BETRIEBSPROBE”.
Der Heizkamin und die Elemente der Verkleidung müssen miteinander
befestigt sein, OHNE DIE STAHLKONSTRUKTION ZU BERÜHREN.
Dadurch wird eine Wärmeübertragung auf den Marmor und / oder Stein
vermieden und die normale Wärmedehnung ermöglicht. Vorsicht ist bei
Ausführungen aus Holz, wie Balken oder Konsolen, geboten.
Es wird empfohlen, die Gegenkappe aus feuerfestem Gipskarton
mit einer Dicke von 15/20mm und selbsttragendem Rahmen aus
verzinktem Profil auszuführen, damit diese nicht auf den Bauteilen der
Verkleidung (Holzbalken und Querbalken aus Marmor) lastet, die keine
tragende Konstruktion bilden, sowie mühelos bei Störungen und /
oder zukünftigen Wartungsarbeiten eingegriffen werden kann.
Führen Sie die trockene Montage der Brennebene der Verkleidung
mit einer Öffnung von 1 cm zwischen Heizkamin und Brennebene
zum Erstellen der Isolierung aus. (Abbildung 5)
4.14. ISOLIERUNG DER HOLZBALKEN
Der Holzbalken muss mit angemessener Isolierung von den heißen
Teilen entworfen werden, um der Gefahr eines Brandes oder der
Beschädigung der Verkleidung vorzubeugen (Abbildung 23).
4.15. MONTAGE DER WARMLUFTAUSLÄSSE
Positionieren Sie nach dem Erstellen der beiden quadratischen
Öffnungen die Anschlüsse an der Gegenhaube und befestigen Sie sie.
Fügen Sie die Gitter ein, die sich automatisch mittels vier Haken
befestigen lassen.

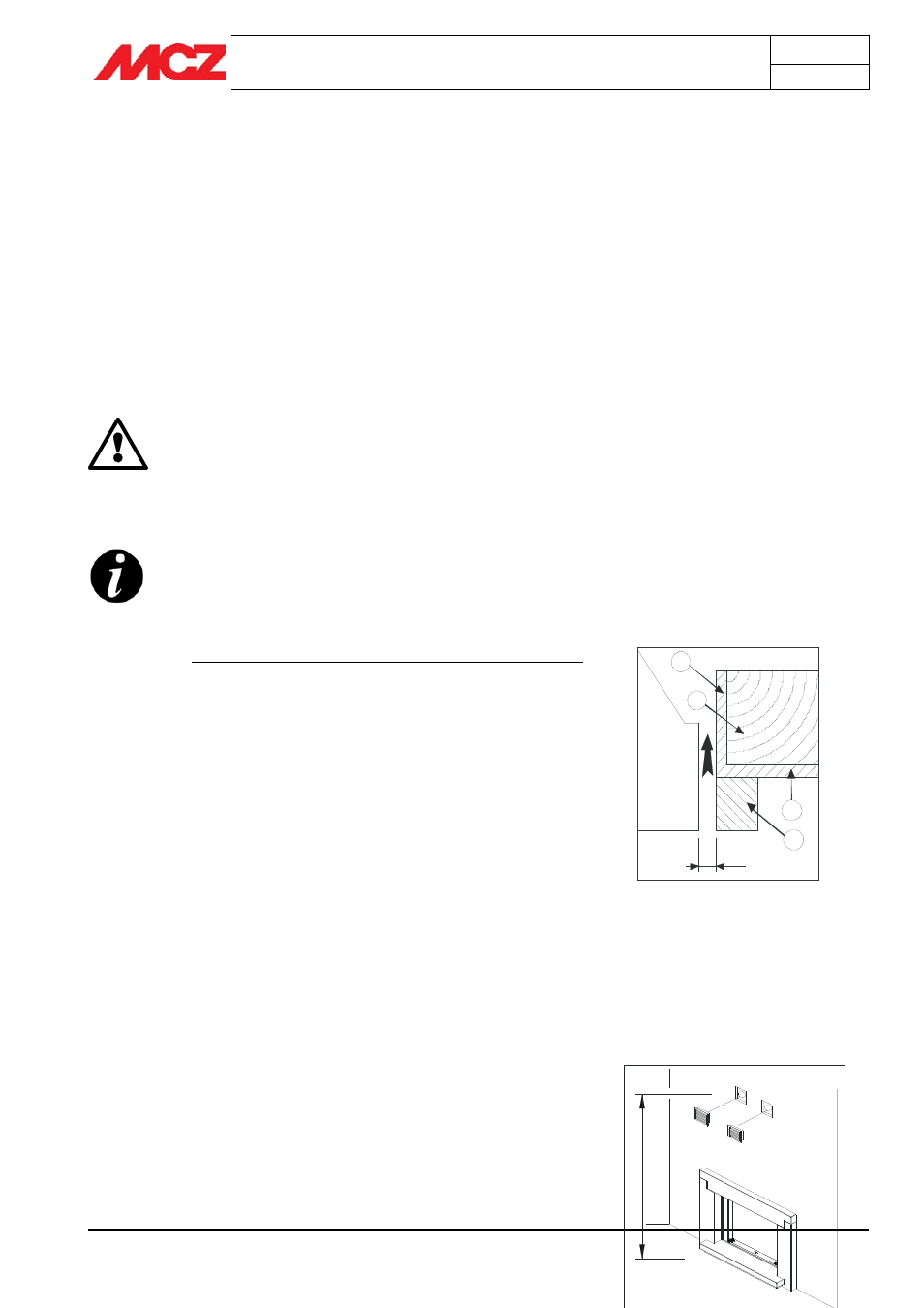

Abbildung 22 – Montage des Bausatzes für
den Warmluftaustritt
Abbildung 23 – Isolierung von Balken
1
1
2
3
10
WÄRMEDÄMMUNG BALKEN
1. Aufgebrachter oder aufzubringender
Isolierstoff
2. Holzbalken
3. Marmor oder anderes Material
Lu
ft
du
rc
hg
an
g
m
in
de
st
en
s
2
m
m
