MCZ AirSystem 70 DX Benutzerhandbuch
Seite 24
Kapitel 4
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
24
Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
Asola
WICHTIG!
PRÜFEN SIE VOR DER INSTALLATION, OB DIE
SEITLICH AM HEIZKAMIN ANGEBRACHTEN
AUSBRECHPLATTEN NICHT ENTFERNT WURDEN.
SOLLTEN DIE AUSBRECHPLATTEN ENTFERNT
WORDEN SEIN (SIEHE S. 19) IST ES NOTWENDIG,
DIESE DURCH VERSCHLIESSEN DER ÖFFNUNGEN MIT
STAHLPLATTEN WIEDER HERZUSTELLEN.

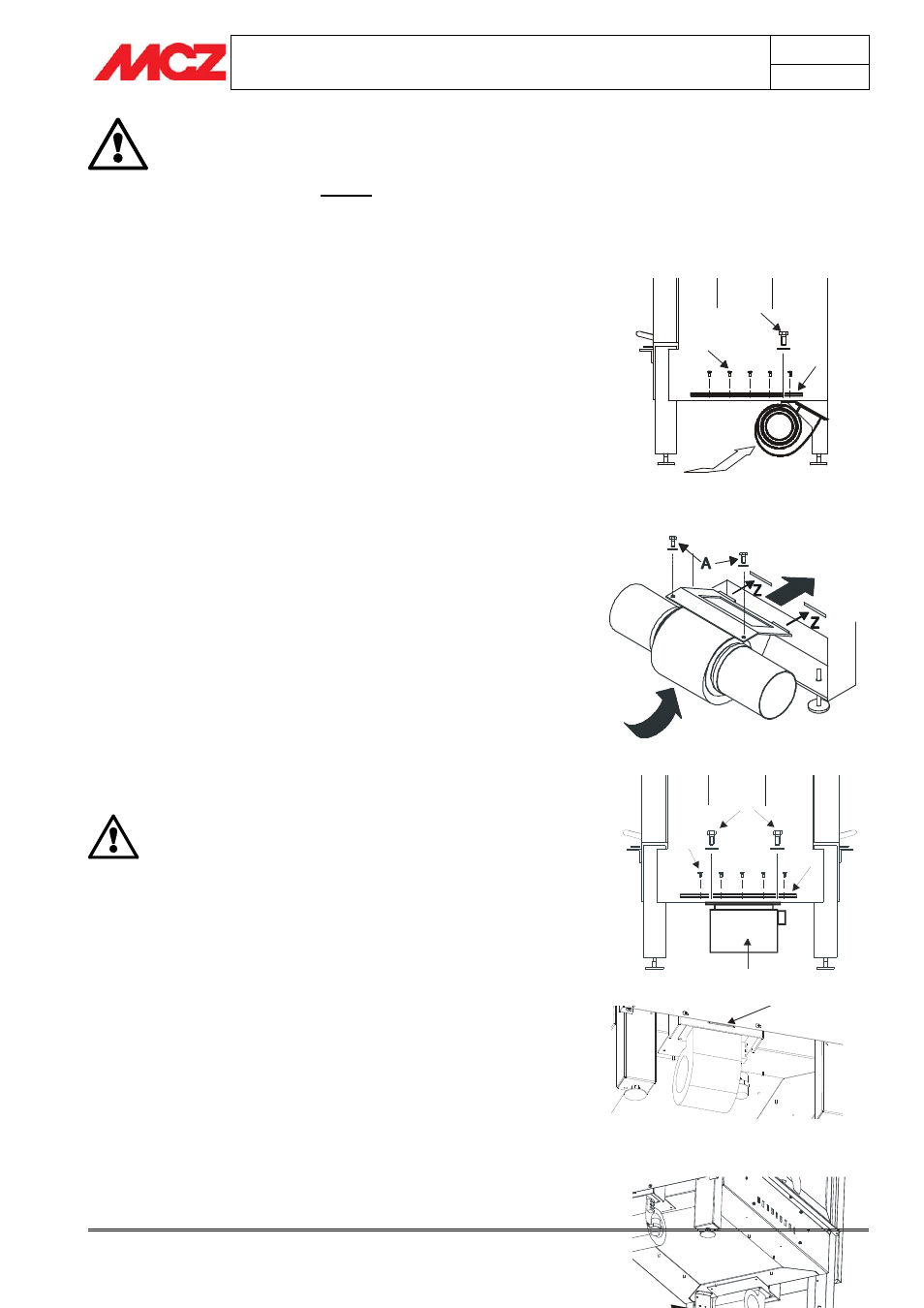

4.8.3. Bausatz Zwangslüftung 480-620 m3/h
Zur Montage des Bausatzes für die Zwangslüftung zu 480-620 m
3
/h
muss man wie folgt vorgehen:
• Die Feuerraumtür anheben
• Den gusseisernen Rost, den mittleren Aschenkasten und die
zwei halben weißen Schamottplatten entfernen (Alutec®)
• Die selbstschneidenen Schrauben B herausdrehen und den
hermetischen Boden C entfernen
(Abbildung 10)
• Den Bausatz Elektrolüfter 480 oder 620 mc/h einschließlich
Anschlussflansch, wie auf
Abbildung 11 ausgerichtet, einsetzen,
so dass die beiden Haken des Flansches in den vorgesehen
Schlitzen Z des hinteren Standfußes einrasten.
• Die Lüftergruppe wie auf Abbildung 11 anheben, so dass die
Bohrungen des Flansches mit denen des Bodens des
Heizkamins übereinstimmen.
• Alles durch Festschrauben der beiden Schrauben A von
oberhalb des Bodens fixieren, so dass der Lüfter 480-620 m
3
/h
am Rahmen befestigt wird
(Abbildung 10).
• Vor dem Wiedereinsetzen des hermetischen Bodens C in seinen
Sitz die elektrischen Anschlüsse gemäß des folgenden
Abschnitts ausführen.
• Nach Ausführung der elektrischen Anschlüsse den hermetischen
Boden C wieder einsetzen und ihn mit den selbstschneidenden
Schrauben B befestigen (
Abbildung 10)
Sicherstellen, dass der herausnehmbare Boden C
hermetisch abdichtet und kontrollieren, ob die am
Boden montierten Dichtungen einwandfrei sind.
4.8.4. Bausatz Zwangslüftung 180 m3/h (Nur B70)
Zur Montage des Bausatzes für die Zwangslüftung zu 180 m
3
/h muss
man wie folgt vorgehen:
•
Die Feuerraumtür anheben.
•
Den gusseisernen Rost, den mittleren Aschenkasten und die zwei
halben weißen Schamottplatten entfernen (Alutec®)
•
Die selbstschneidenen Schrauben B herausdrehen und den
hermetischen Boden C entfernen
(Abbildung 12)
•
Die Lüfter zu 180 m
3
/h wie auf
Abbildung 13 ausgerichtet
einsetzen, so dass der Haken auf dem Lüfterflansch im
vorgesehenen Schlitz in der Struktur des Heizkamins einrastet
(Abbildung 13).
•
Die Lüfter am Rahmen befestigen, indem man die beiden
Schrauben A von oberhalb des Bodens anzieht
(Abbildung 12)
Abbildung 11 – Position des Lüfters 480-620 m
3
/h
Abbildung 10 – Demontage der internen
Brennebene
Abbildung 13 – Montage der Lüfter
Abbildung 12 – Demontage der internen
Brennebene
A
B
C
A
B
C
