Theoretische Grundlagen für die Installation
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
•
Falls der Rauchfang bereits vorhanden und benutzt worden ist, muss
er gereinigt werden.
Der Rauchfang ist von primärer Wichtigkeit für den
einwandfreien Betrieb und die Sicherheit Ihres Heizkamins.

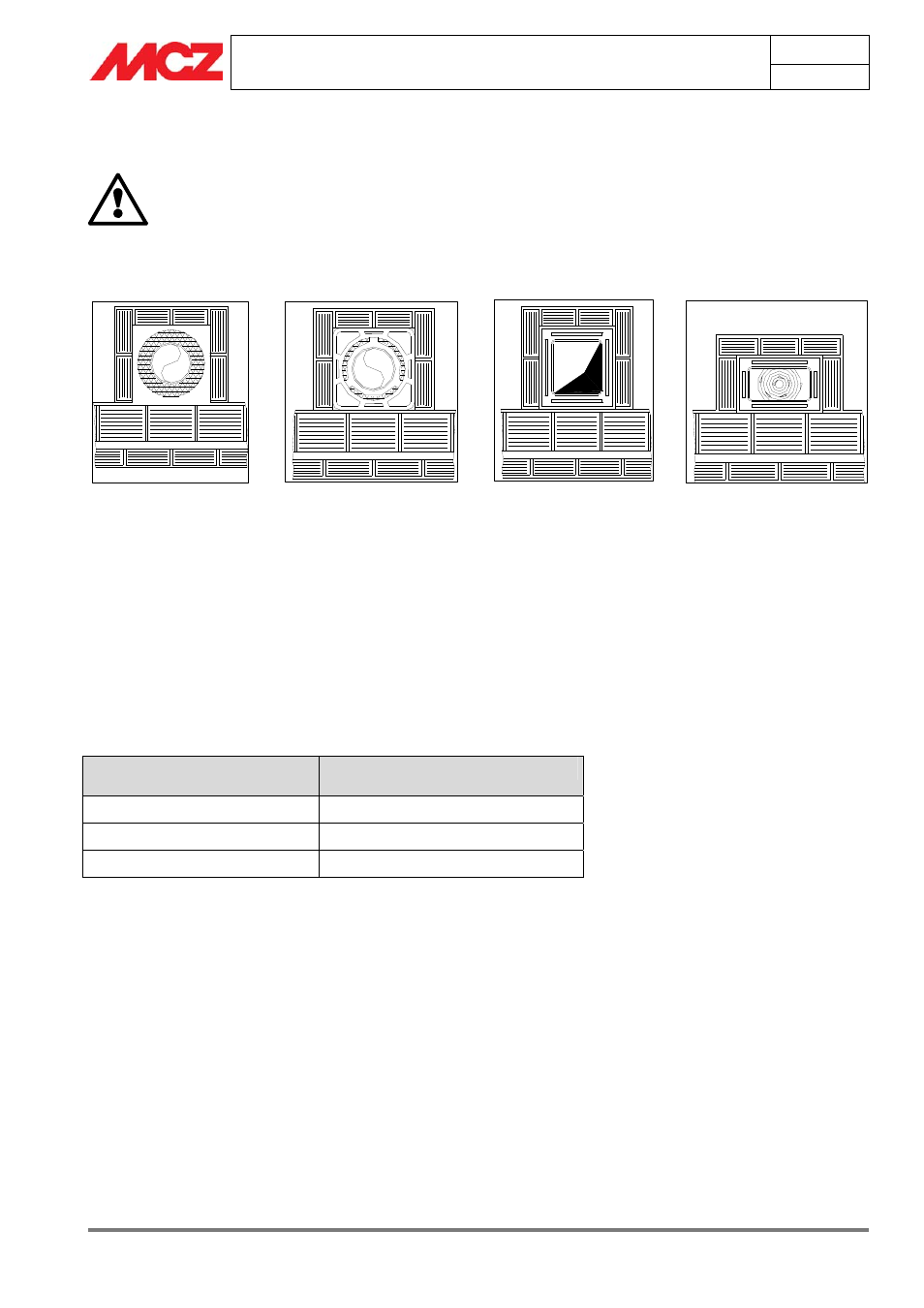

2.5.1. Beispiele für Rauchfänge
Bei Rauchfängen mit quadratischem oder rechteckigem Querschnitt
müssen die Innenkanten mit einem nicht unter 20 mm liegenden
Radius abgerundet sein. Beim rechteckigen Querschnitt muss das
Verhältnis der Innenmasse ≤1,5 betragen.
Der empfohlene Querschnitt des Rauchfangs in Bezug auf seine Länge
kann der nachfolgenden Tabelle entnommen werden:
Höhe (m)
Nutzquerschnitt (cm²)
von 3,5 bis 5 m
900 (30x30 cm oder
∅ 30 cm)
Von 5 bis 7 m
625 (25x25 cm oder
∅ 25 cm)
über 7 m
400 (20x20 cm oder
∅ 20 cm)
ANMERKUNG: Ein zu kleiner oder zu großer Querschnitt bewirkt eine
Verringerung des Abzugs sowie eine ungenügende Wärmedämmung.
Für besondere Querschnitte oder bei einer Änderung des Querschnitts
oder des Verlaufs muss ein Funktionstest der Rauchabführung gemäß
UNI 9615 durchgeführt werden.
Es wird geraten, die Rauchabzugsleitung mit einer Kammer zum
Auffangen festen Materials unter dem Eintritt des Rauchkanals
auszurüsten, die leicht zu öffnen und über einen Zugluftschieber
einsehbar sein muss.
Typische Darstellung eines korrekt
ausgeführten Rauchfangs mit einer am Beginn
des aufsteigenden Außenabschnitts
angelegten Kammer mit einer abgedichteten
Klappe zur Aufnahme festen, bei der
Verbrennung entstandenen Materials.
Rauchfang aus Edelstahl
AISI 304 mit doppeltem
Feuerraum und Isolierung
aus Keramikfaser oder
gleichwertigem Material,
das bis 400°C feuerfest ist.
SEHR GUT
Rauchfang aus feuerfestem
Material mit doppeltem,
isoliertem Feuerraum und einer
Außenhülle aus Beton, der mit
wabenförmigem Material, wie
Ton, erleichtert wird.
GUT
Traditioneller Rauchfang aus
Ton mit quadratischem
Querschnitt und
isolierenden, leeren
Einsätzen.
GUT
Vermeiden Sie Rauchfänge mit
rechteckigem Innenquerschnitt,
dessen größere Seite das
Doppelte der kleineren Seite
ausmacht, wie 20x40 oder
15x30.
MÄSSIG
