Multi-Contact MA064 Benutzerhandbuch
Seite 7
Advanced Contact Technology
www.multi-contact.com
7 / 8
23
B
A
24
25
Tab. 3
Leiterquerschnitt
Conductor cross section
Schlüsselweite
Key size
50mm² / 70mm²
16mm
95mm² / 120mm²
22mm
150mm² / 185mm²
27mm
240mm²
28mm

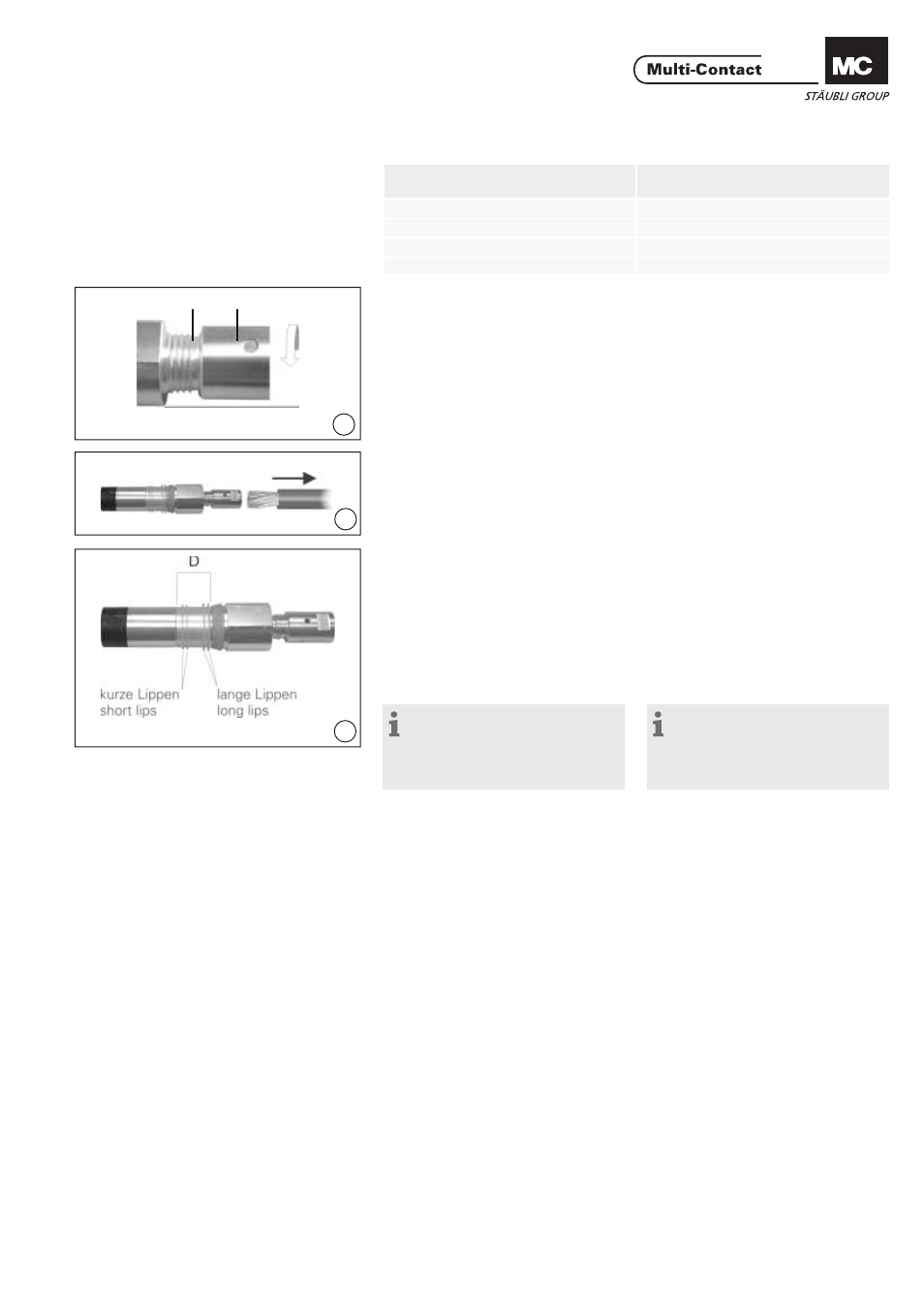

(ill. 23)
AxiClamp-Hülse B herausdrehen bis
der Einstich A sichtbar wird.
(ill. 23)
Open the AxiClamp sleeve until the
groove A is visible.
(ill. 24)
Leitung herausziehen
(ill. 24)
Pull-out the cable
(ill. 25)
Position der Dichtung D prüfen. Beim
Montieren oder Verschieben muss die
Dichtung gerollt (nicht geschoben)
werden. Kein Gleitmittel verwenden.
Lippen der Dichtung auf Beschä-
digung prüfen und gegebenenfalls
auswechseln. Typ DR16BV-NS-A,
Bestell.-Nr. 15.5369
(ill. 25)
Check position of the seal D. When
installing or moving the seal, it must
be rolled. Use no lubricants. Check
lips of seal for damage and replace if
necessary. Type DR16BV-NS-A,
Order No. 15.5369.
Hinweis:
Montage des Kontakteinsatzes
KBT16BV siehe
Montageanleitung MA063,
www.multi-contact.com
Note:
Installing the contact insert
KBT16BV see assembly
instructions MA063,
www.multi-contact.com
