Kodierung
Coding
Es gibt max� 6 mechanische Kodier-
möglichkeiten, gekennzeichnet mit C1
bis C6�
Folgende Kodierzuordnung wird zur
Sicherstellung der Auswechselbarkeit
empfohlen:
There is a maximum of 6 mechanically
coding possibilities, designated from
C1 to C6�
The following coding is recommended
to safeguard the interchangeability:
Hinweis:
Es sind nur Stecker mit Buchsen
steckbar, die die gleiche Kodier-Nr.
anweisen.
Note:
Plugs can only be inserted into
sockets with the same code no.

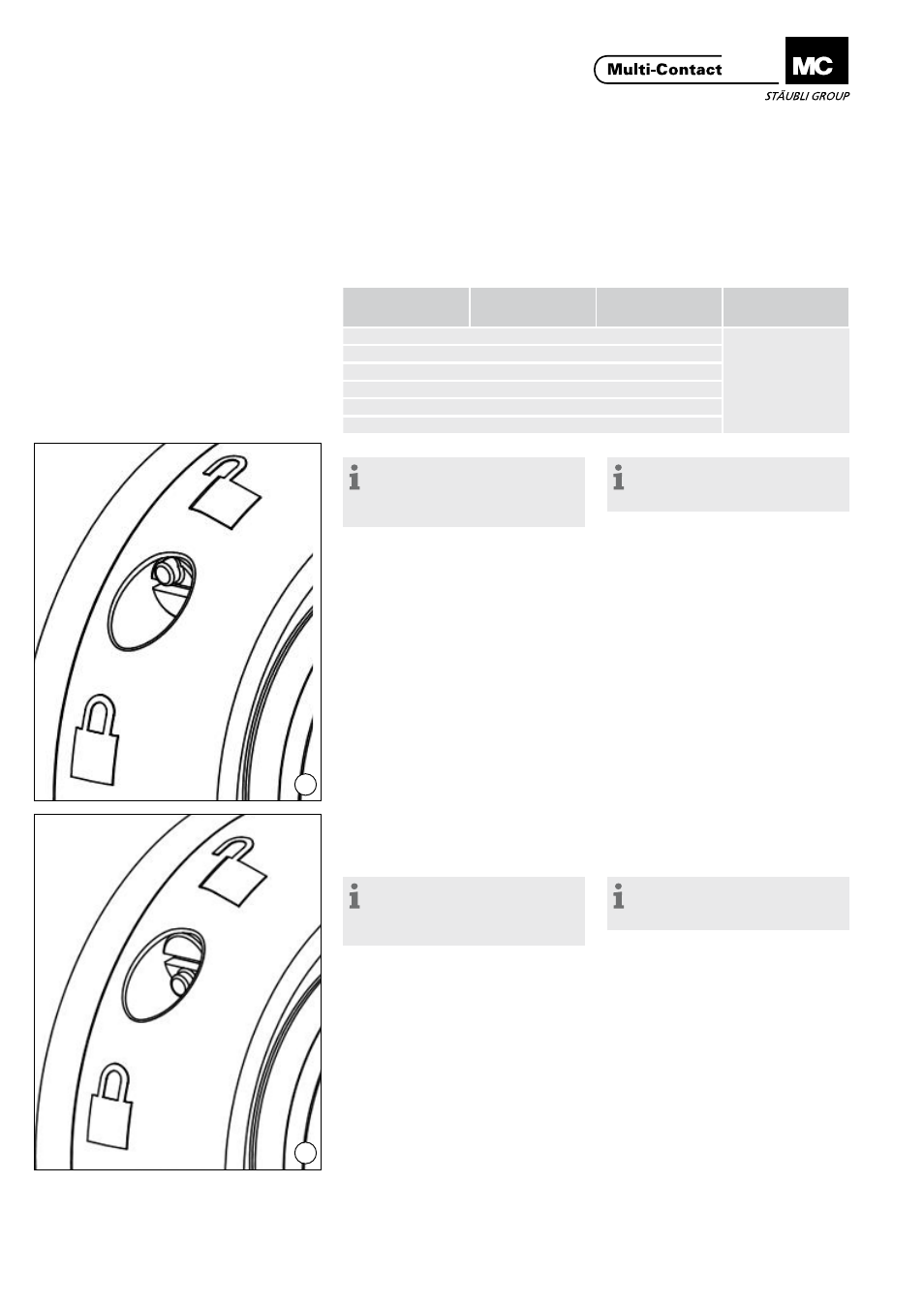

Verriegelungsschloss
Safety latch
(ill. 13)
Zum Stecken und Trennen muss der
Abschliessstift an der KBT21��� auf
Position „offen“ sein�
(ill. 13)
For plugging and unplugging, the
locking pin on KBT21��� must be in the
“open” position�
(ill. 14)
Abschliessstift “geschlossen”: ver-
hindert ein ungewolltes Trennen der
Steckverbindung!
Hinweis:
Der Abschliessstift kann mit einem
Schraubendreher der Grösse 0 betä-
tigt werden.
(ill. 14)
In“closed” position, the locking pin
prevents accidental disconnection of
the plug connector�
Note:
The locking pin can be operated
with a screw driver of size 0.
Tab. 3
Bezeichnung
Designation
Symbol
Kodier-Nr.
Coding-No.
Farbe
Colour
Phase 1
L1
C1
Kundenspezifisch
Customer specific
Phase 2
L2
C2
Phase 3
L3
C3
Neutral
N
C4
Erde / Ground
PE
C5
Reserve
-
C6
