Multi-Contact MA083 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 12
1
Empfohlenes Werkzeug
Suggested tools
1. Crimpung
1. Crimping
Montage-Werkzeug
Mounting tools
MPC-BS
MPC-BL
Kontaktquer-
schnitt (mm
2
)
Contact cross-
section (mm
2
)
Hydraulische Crimpzange
und Halterung
Hydraulic crimping tool and die holder
Einsatz
Crimping
die
flache Seite
Flat side
mm
Breite
Width
mm
Male
6-kant Crimpung
Hex� crimp
Kontakt / Contact
19�2347
16
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
FLSV20
C12 FLS
6,8 ± 0,15
7
Kontakt / Contact
19�2348
25
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN25V20
C12TN25
8,1 ± 0,15
8
Kontakt / Contact
19�2349
35
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN35V20
C12TN35
9,3 ± 0,15
8
Kontakt / Contact
19�2350
50
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN50V20
C12TN50
11 ± 0,15
12
Kontakt / Contact
19�2351
19�2355
70
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN70V20
C12TN70
12,6 ± 0,15
12
Kontakt / Contact
19�2352
19�2356
95
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN95V20
C12TN95
14,6 ± 0,15
13
Kontakt / Contact
19�2357
19�2360
120
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN120V20
C12TN120
16,4 ± 0,15
15
Kontakt / Contact
19�2358
19�2361
150
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN150V20
C12TN150
18,4 ± 0,15
15
Kontakt / Contact
19�2362
185
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN185V20
C12TN185
20,4 ± 0,15
16
Kontakt / Contact
19�2363
240
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN240V20
C12TN240
23 ± 0,15

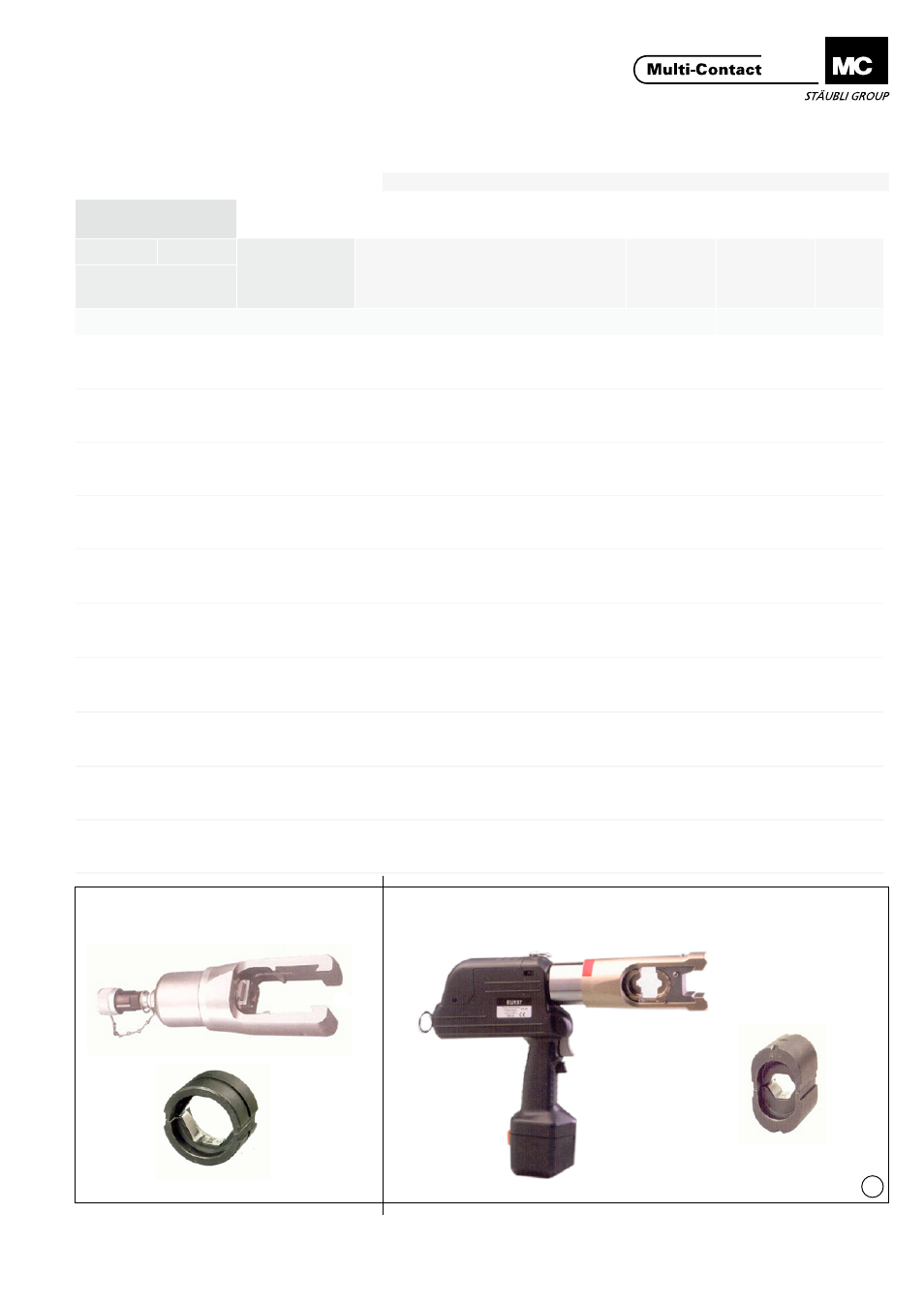

10
Einsatz
Crimping die
Einsatz
Crimping die
MECATRACTION SU 210 K
+ Halterung / die holder S21
MECATRACTION EU 1370
+ Halterung / die holder U137C12
Tab. 1
