Multi-Contact MA275 - Handbuch (Seite 5)

Advanced Contact Technology
www.multi-contact.com 5 / 8
9
b
b
L=6 - 7,5mm
10
Tab. 1
11
12
Abisolieren Stripping
Hinweis:
Die Anweisung zur korrekten
Handhabung und zum Auswechseln
von Messersätzen der Abisolier-
Zange PV-AZM... entnehmen Sie
bitte der Bedienungsanleitung
MA267 www.multi-contact.com
Note:
For directions on the correct op-
eration of stripping pliers
PV-AZM... and changing the accor-
ding blade sets, see operating
instructions MA267
www.multi-contact.com
Anschlussleitungen mit einem Litzen-
aufbau der Klassen 5 und 6 können
angeschlossen werden.
Cables with a strand construction of
classes 5 and 6 can be connected.
(ill. 9, Tab. 1)

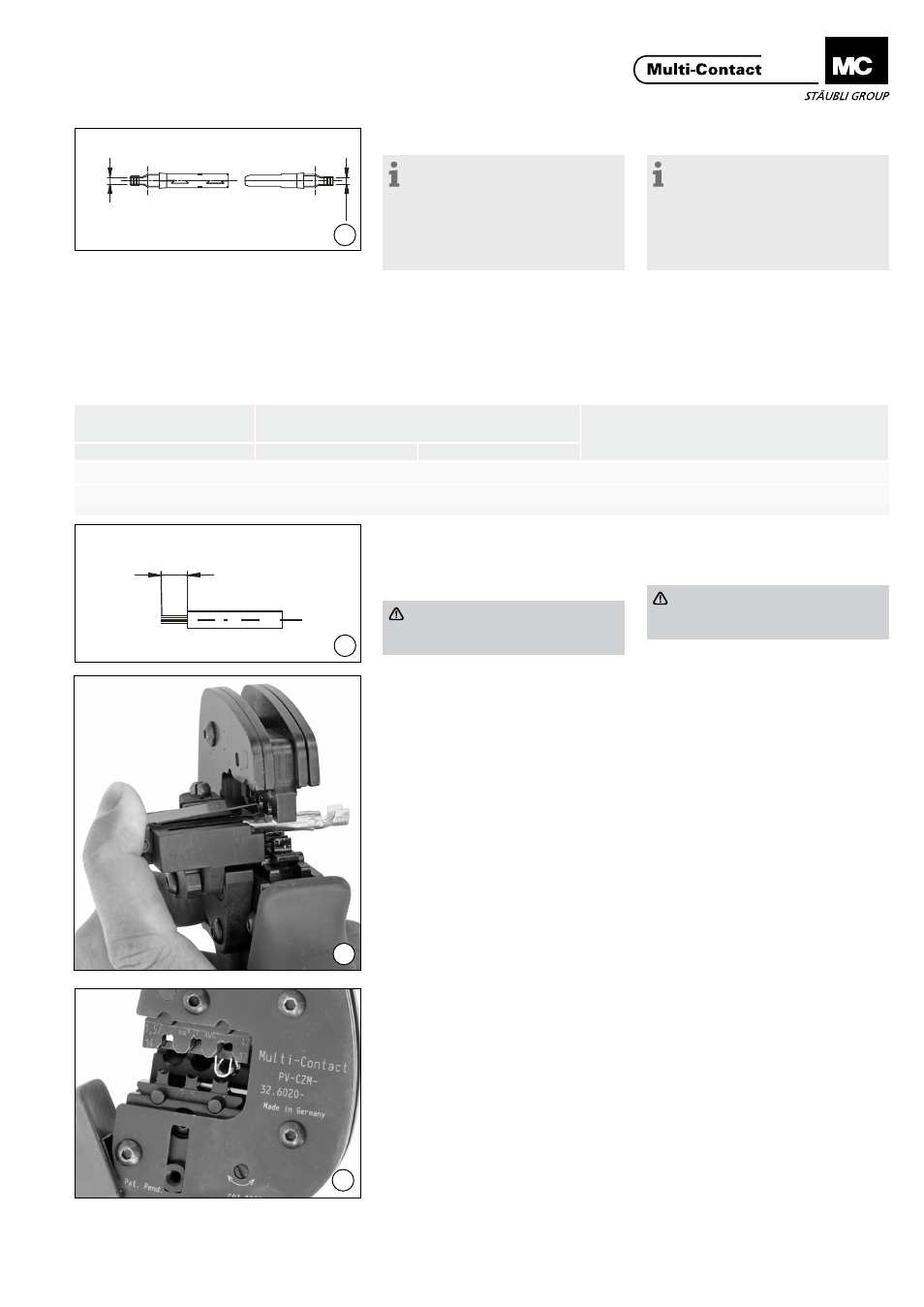

Kontrollieren Sie das Mass b gemäss
Illustration 9 und Tabelle 1.
(ill. 9, Tab. 1)
Check dimension b in accordance
with illustration 9 and table 1.
(ill. 10)
Leitung abisolieren.
Entfernen Sie die Isolation des Ka-
bels auf einer Länge von 6 mm bis
7,5 mm.
Achtung:
Schneiden Sie beim Abisolieren
keine Einzeldrähte ab!
(ill. 10)
Strip cable insulation.
Remove 6 mm to 7,5 mm of insulation
from the end of the cable.
Attention:
Do not cut individual strands
while stripping
Crimpen Crimping
(ill. 11)
Öffnen Sie den Klemmbügel und
halten Sie ihn fest. Führen Sie das
Kontaktelement in die Bohrung des
zugehörigen Querschnittsbereichs ein
und drehen Sie die Crimplaschen nach
oben. Lassen Sie den Klemmbügel
los, damit das Kontaktelement fixiert
wird.
(ill. 11)
Open the clamp and hold.
Place the contact in the appropriate
cross section range.
Turn the crimp wings upwards. Re-
lease the clamp.
The contact is fixed.
(ill. 12)
Drücken Sie die Zange leicht zusam-
men, bis die Crimplaschen sicher
innerhalb der Crimp-Matrize liegen.
(ill. 12)
Press the pliers gently together until
the crimp wings are properly located
within the crimping die.
b: Kontrollmass
b: Control dimension
Leitungsquerschnitt
Conductor cross section
Typ
Type
mm mm 2 AWG
~ 3 1,5 – 2,5 14 PV-ADSP4-S2/2,5 PV-ADBP4-S2/2,5
~ 5 4 – 6 12 / 10 PV-ADSP4-S2/6 PV-ADBP4-S2/6
