7

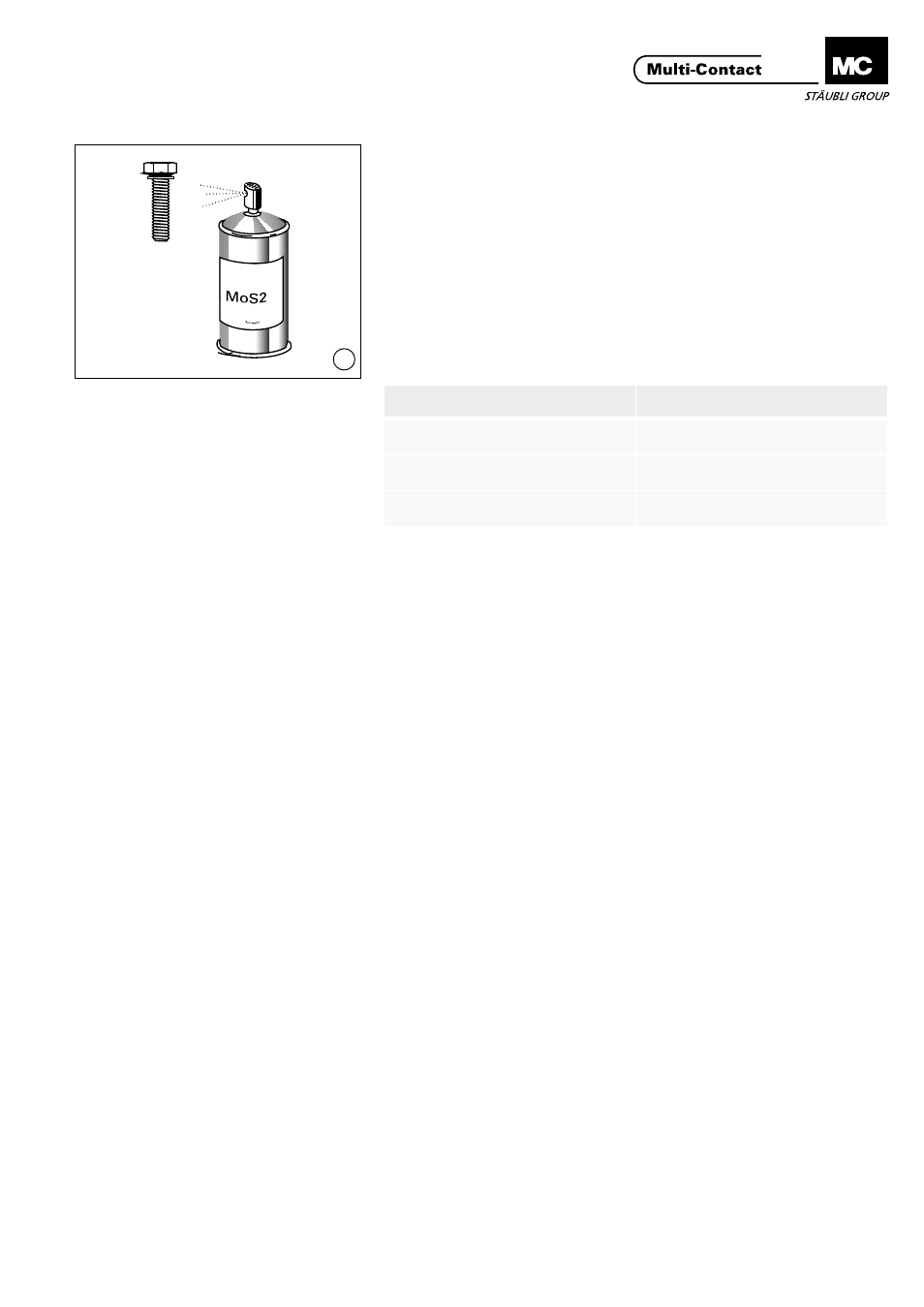

Das Anzugsdrehmoment beträgt, bei
gefetteten Schrauben für die Standard
Konfiguration (ill. 5), 60 Nm.
Bei Sonder-Konfigurationen sind
- Anzugsdrehmoment
- Gewindedurchmesser
- Schraubenlängen
- Schraubenabstände
nach der Anpresskraft der Module zu
bestimmen:
Tightening torque with lubricated
bolts for standard configuration (ill. 5)
60 Nm.
With existing configurations not
initially designed for the standard MC
SEALconTACT the
- Tightening torque
- Thread diameter
- Bolt length
- Bolt spacings
are to be defined according to the
compression force of the contact and
support modules:
Bezeichnung
Description
Anpresskraft min.
Compression force min.
Kontaktmodul
Contact module
6 kN
Absatzmodul, lang
Support module, long
28 kN
Absatzmodul, kurz
Support module, short
8 kN
