2.2 Verschlussgehäuse mit Reglerbedienfeld
Linke Geräteseite
Frontalansicht

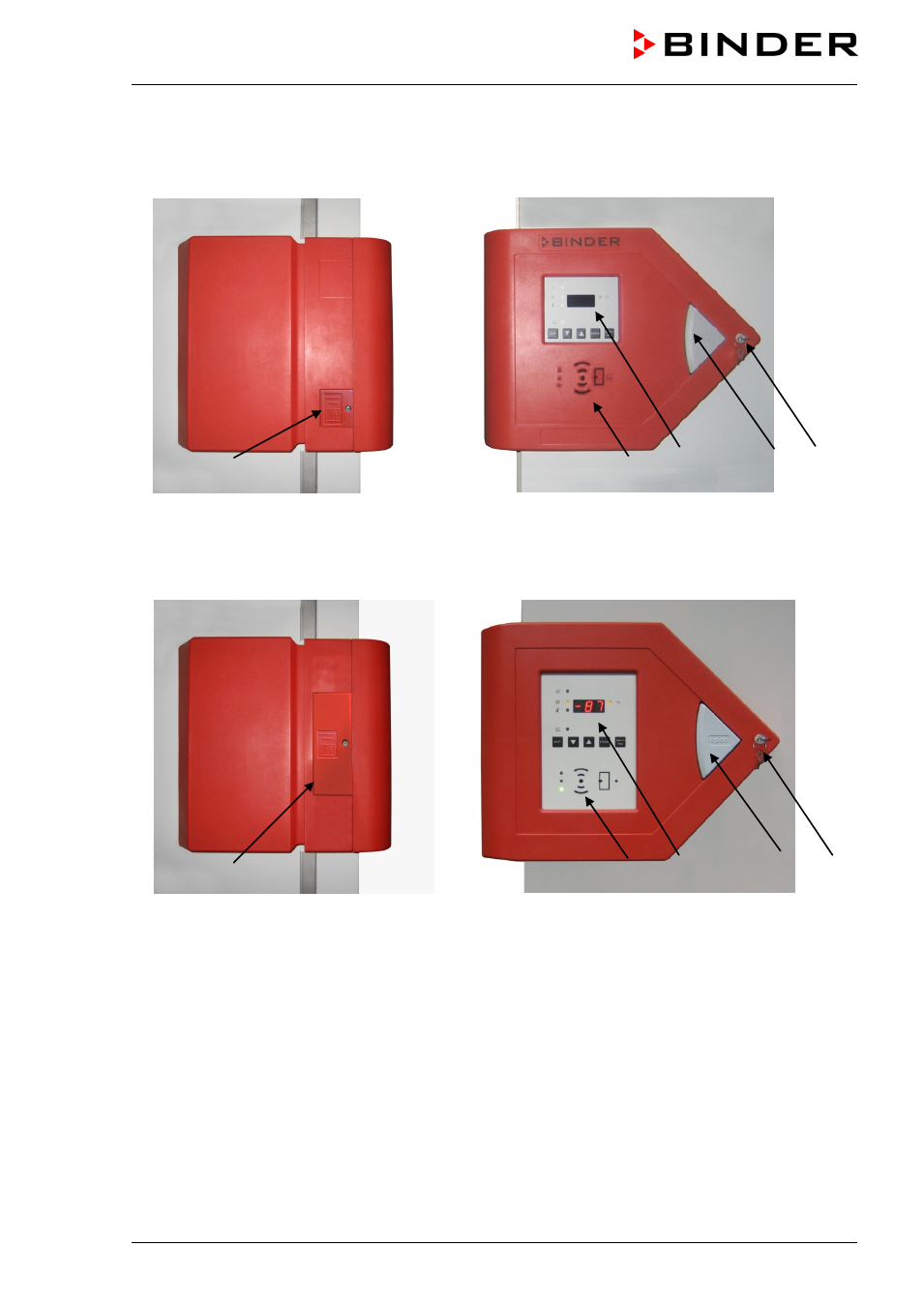

Abb. 5: UF V (E2): Verschlussgehäuse mit Notentriegelungsklappe, Bedienfeld des Reglers RP1,
RFID-Steuerung des Türverschlusses und Türverriegelung mit Schlüssel (Option)
Linke Geräteseite
Frontalansicht
Abb. 6: UF V (E2.1): Verschlussgehäuse mit Notentriegelungsklappe, Bedienfeld des Reglers RP1,
RFID-Steuerung des Türverschlusses und Türverriegelung mit Schlüssel (Option)
(1) Notentriegelungsklappe
(2)
GUARD.CONTROL RFID Steuerung des Türverschlusses (Standard bei UF V, Option für UF V UL,
Kap. 5.4)
(3)
Bedienfeld des Reglers RP1
(4)
Drucktaster „OPEN“ zum Türöffnen
(5)
Türverriegelung mit Schlüssel (Option für UF V UL, Kap. 5.3)
