UF V (E2+E2.1) 03/2013 Seite 78/111
12.4 Zusätzlicher Pt100 Temperatursensor (Option) mit Ausgang auf Lemo-
Buchse
Bei dieser Option kann über einen zusätzlichen Pt 100 Temperatursensor die Temperatur des Beschi-
ckungsgutes von einem unabhängigen Erfassungssystem mit Pt 100 Eingang erfasst werden.
Lemo-Buchse (11)
Lemo-Stecker Technische Daten des Pt 100 Sensors:
•
Dreileitertechnik
• Klasse B (DIN EN 60751)
• Temperaturbereich bis 200 °C
• Schutzrohr aus Edelstahl Werkstoff Nr. 1.4501

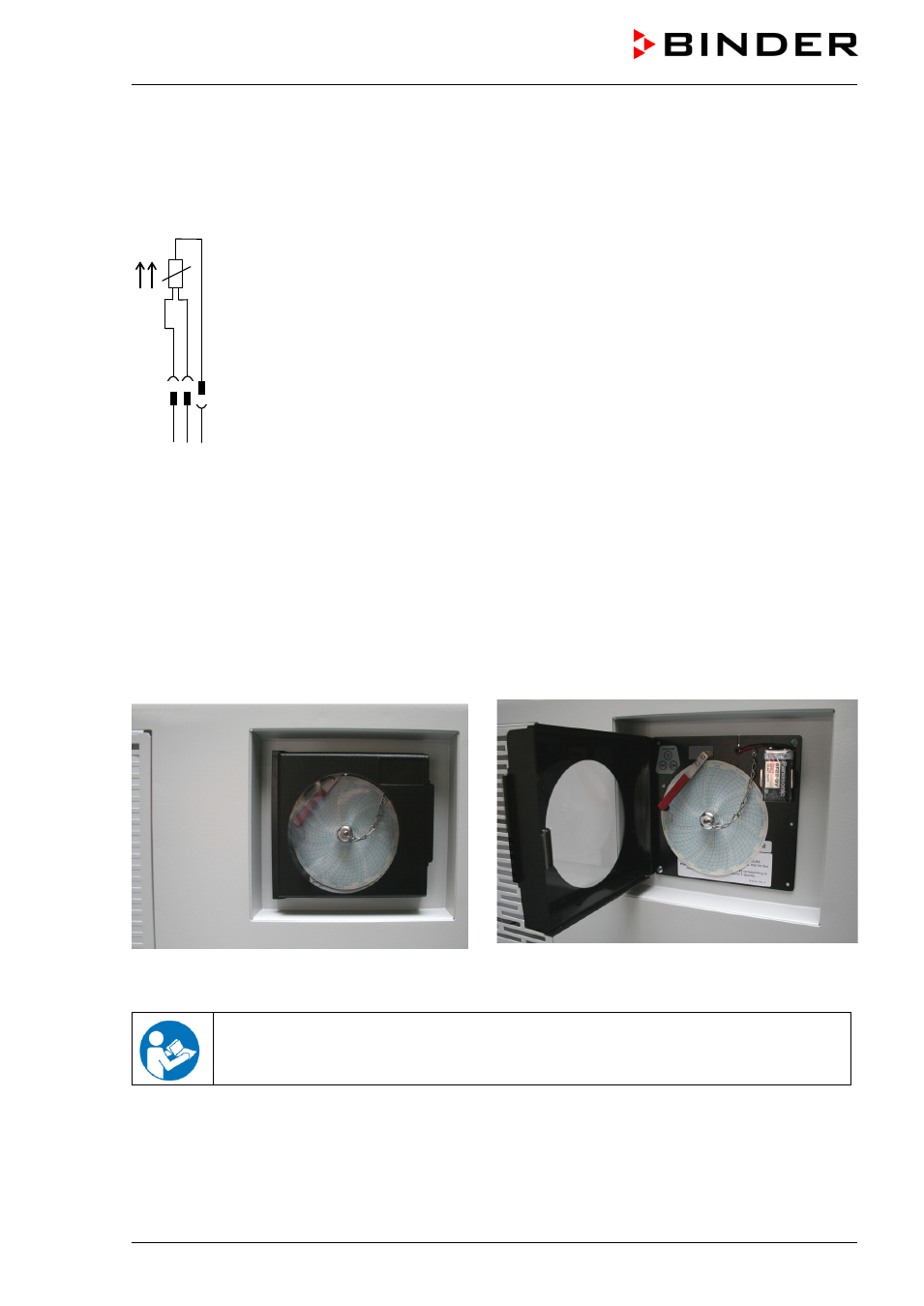

Abb. 61: Pinbelegung der Lemo-Buchse (11) im Anschlussfeld an der Geräterückseite
Ein passender Lemo-Stecker ist beigefügt.
12.5 Kreisblattschreiber (Option)
Der Ultra-Tiefkühlschrank kann mit einem Kreisblattschreiber ausgestattet werden, mit dem der jeweilige
Temperaturwert kontinuierlich protokolliert wird. Zusätzlich werden Datum und Uhrzeit protokolliert. Die
Werte von 7 Tagen werden auf einem kreisförmigen Datenblatt ausgegeben. Beim UF V 500 und 700 ist
der Kreisblattschreiber an der Frontseite des Ultra-Tiefkühlschranks eingebaut. Für den UF V 300 steht
ein externer Kreisblattschreiber zur Verfügung.
Abb. 62: Kreisblattschreiber rechts unten an der Frontseite des Ultra-Tiefkühlschranks
Anschluss und Bedienung des Kreisblattschreibers (Art. Nr. 8012-0741) sind in der mitge-
lieferten Originalanleitung beschrieben.
1 2 3
1 2 3
2 3
1
