4.4 Vorbereitete 10 mm Durchführung (UF V (E2.1), UF V-UL (E2.1))
Der UF V (E2.1) ist mit einer vorbereiteten Durchführung für Kabel bis 10 mm Durchmesser versehen. Zur
Fertigstellung dieser Durchführung muss der UF V etwa Raumtemperatur haben
VORSICHT
Arbeiten im Innenraum des UF V bei niedriger Innentemperatur.
Verletzungsgefahr durch Anfrieren.
Gerät vor Fertigstellen der Durchführung ausschalten und auf etwa Raumtemperatur
erwärmen lassen.
Zur Fertigstellung der Durchführung gehen Sie wie folgt vor:
•
vorgestanztes Rechteck in der Rückwand (Abb. 20) mit einer geeigneten Kneifzange herausbrechen
•
vorgestanztes Rechteck im Innenraum (Abb. 21) mit einer geeigneten Kneifzange herausbrechen
•
mit einem Schraubendreher von innen die Dämmung aus PU-Schaum waagerecht durchstechen
•
gewünschte Kabel durchführen
•
Verwenden Sie zur Abdichtung den Abdichtkit Art. Nr. 8009-0815. Der enthaltene Dämmschlauch dient
dazu, nach Durchführen der Kabel die verbleibende freie Durchführung zu verschließen. Beide Öff-
nungen der Durchführung sorgfältig mit dem Dichtmittel abdichten. Damit wird der Eintritt von Luft-
feuchtigkeit aus der Umgebungsluft in die Dämmung vermieden.

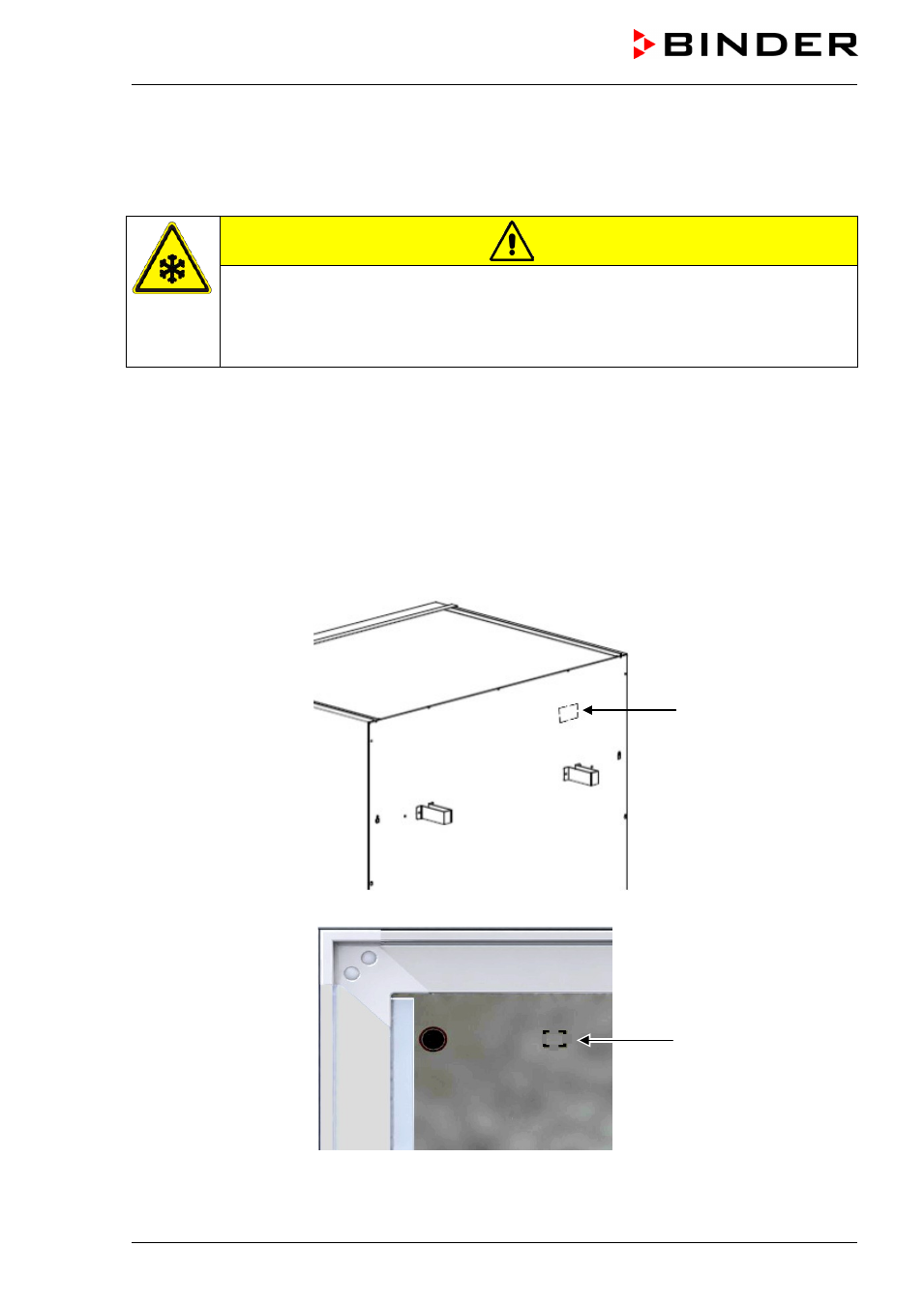

Abb. 20: Rückansicht UF V (E2.1) mit vorgestanzter Durchführung
Abb. 21: Innenraum UF V (E2.1) mit vorgestanzter Durchführung
