10.10 Potenzialfreier Alarmkontakt
Sammelalarmausgabe über potenzialfreien Alarmkontakt
Das Gerät ist auf der Rückseite mit einem potenzialfreien Kontakt (8) ausgestattet, über den eine externe
Überwachungsanlage angeschlossen werden kann, um die Alarmmeldungen, die der Ultra-
Tiefkühlschrank UF V generiert, extern zu überwachen und aufzuzeichnen.
Der potenzialfreie Kontakt wird ohne Verzögerung geschaltet, sobald die rote Alarm-LED
am Regler-
display aufleuchtet. Der potenzialfreie Kontakt wird bei allen in Kap. 17.2 genannten Alarmereignissen und
bei Netzausfall geschaltet.
Erfolgt der Anschluss der externen Alarmüberwachung über die Kontakte C und NO, kann die Alarm-
überwachung leitungsbruchsicher erfolgen. Das heißt, wird die Verbindung zwischen Ultra-
Tiefkühlschrank und externer Alarmüberwachung unterbrochen, wird Alarm ausgelöst. Auch ein Strom-
ausfall löst in diesem Fall einen Alarm aus.

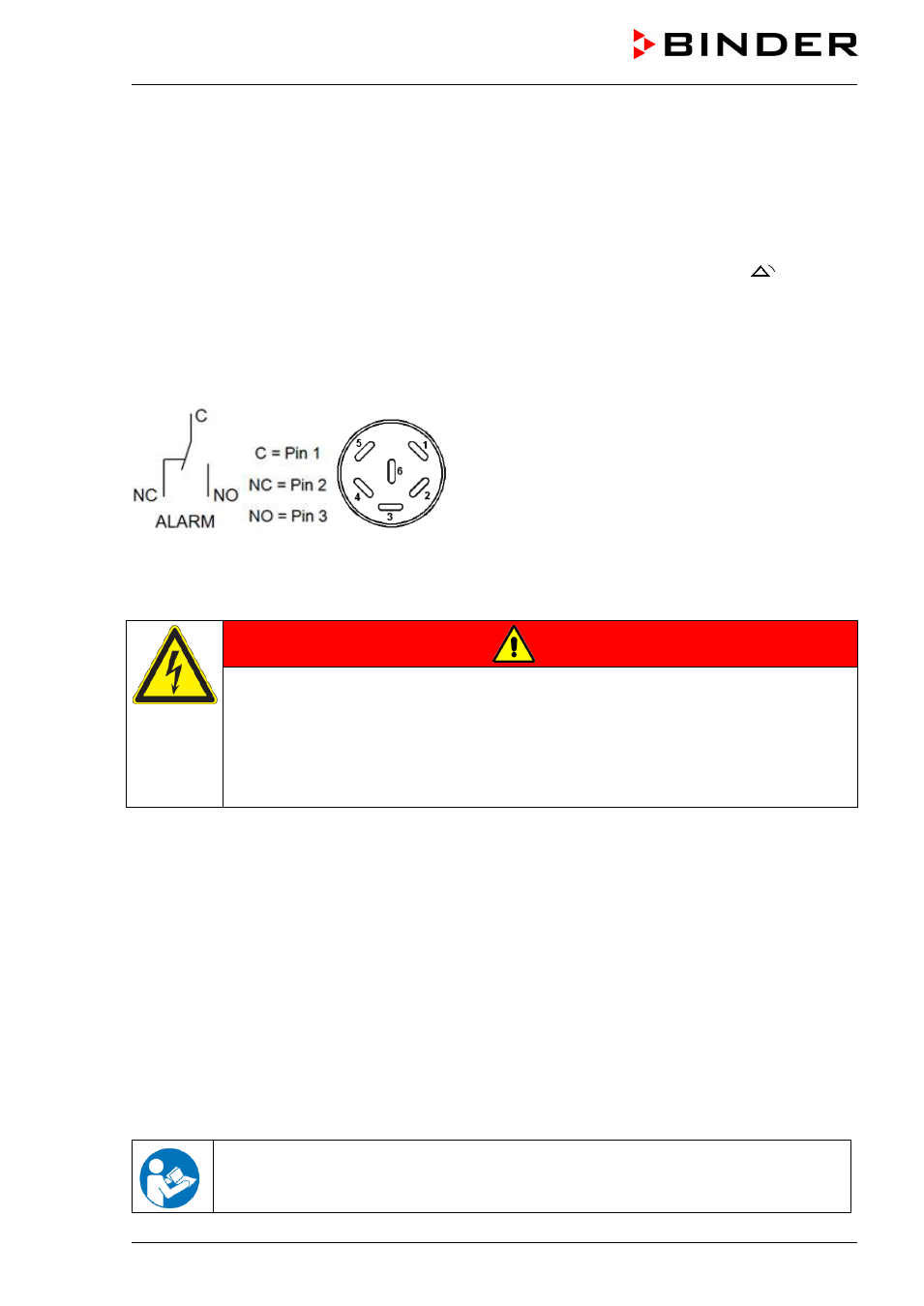

Abb. 55: Schaltbild der potenzialfreien Kontakte und
Pinbelegung der DIN-Buchse (8)
Liegt keine Alarmmeldung vor, ist Kontakt C mit NO geschlossen.
Schalten des potenzialfreien Alarmkontaktes erfolgt durch Schließen von Kontakt C mit NC.
Maximale Belastbarkeit der Schaltkontakte: 24V AC/DC – 2,0A
GEFAHR
Gefahr durch elektrischen Schlag.
Lebensgefahr.
Beschädigung der Schaltkontakte und der Anschlussbuchse.
∅
Maximale Schaltlast von 24 V AC/DC, 2,0 A NICHT überschreiten.
∅ Geräte mit höherer Schaltlast NICHT anschließen.
Die Alarmmeldung am Reglerdisplay bleibt während der Alarmierung über potenzialfreien Alarmkontakt
erhalten. Sobald der Grund für die Alarmierung nicht mehr besteht oder die Alarmmeldung mit der Taste
„EXIT“ zurückgesetzt wurde, wird die Alarmierung über potenzialfreien Kontakt gemeinsam mit der
Alarmmeldung am Reglerdisplay zurückgesetzt.
Bei Netzausfall bleibt die Alarmierung über potenzialfreien Kontakt während des gesamten Netzausfalls
erhalten. Nach Rückkehr der Spannungsversorgung schließt der Kontakt automatisch.
Anschluss an eine externe Überwachungsanlage
Für eine leitungsbruchsichere Alarmüberwachung, die Alarm auslöst, wenn die Verbindung zwischen Ult-
ra-Tiefkühlschrank und externer Alarmüberwachung unterbrochen wird, müssen Sie die externe Alarm-
überwachung über die Anschlussbuchse (8) für potenzialfreien Alarmkontakt mit dem Ultra-
Tiefkühlschrank verbinden.
Anschluss der BINDER GSM Box zur Fernalarmierung (Option)
Mit dieser Option können Sie die Alarmmeldungen, die über den potenzialfreien Alarmkontakt ausgege-
ben werden, ins Mobilfunknetz weiterleiten und sich definierte Nachrichten als Kurzmitteilung (SMS) auf
Mobiltelefone senden lassen.
Installation und Betrieb der BINDER GSM Box sind in der Anleitung (Art. Nr. 7001-0236)
beschrieben, die der GSM Box beiliegt.
