11. CO
2
Notkühlung (Option)

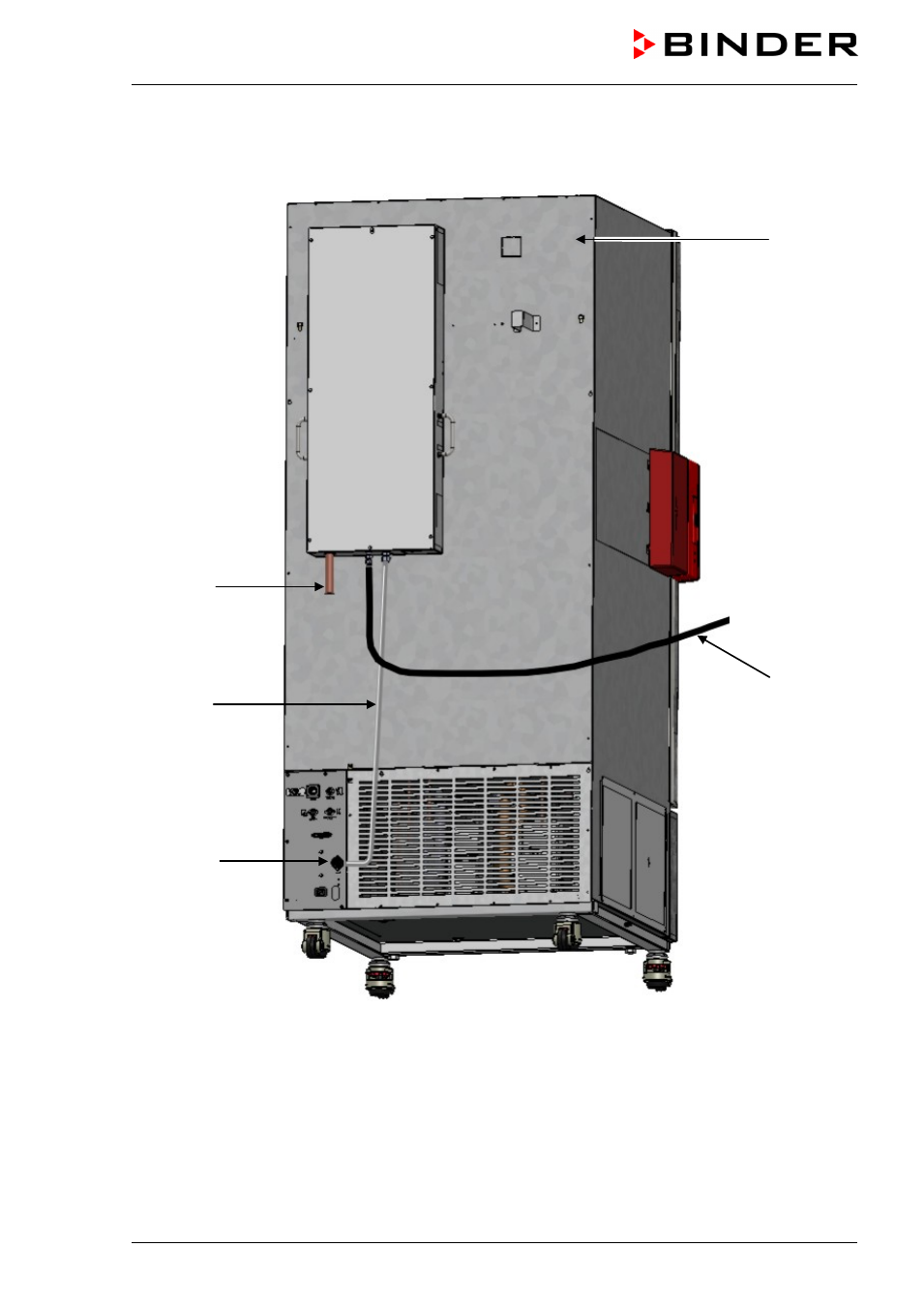

Abb. 56: Rückansicht UF V mit CO
2
Notkühlsystem
(13) Anschlussbuchse für elektrischen Anschluss der CO
2
Notkühlung
(14) CO
2
Auslass zum Anschluss eines Ableitungsschlauchs
(15) Kabel zur Anschlussbuchse (13) für elektrischen Anschluss der CO
2
Notkühlung
(16) Druckausgleichsöffnung (von innen sichtbar). Hier tritt ebenfalls CO
2
aus
(17) Gasschlauch zum Anschluss der CO
2
Druckgasflasche
(16)
(17)
(14)
(15)
(13)
